Aparato de prueba de resistencia mecánica para múltiples tomas de corriente portátiles IEC 60884-1:2022

Aparato de Prueba de Resistencia Mecánica para Múltiples Enchufes Portátiles IEC 60884-1:2022

Descripción del Producto

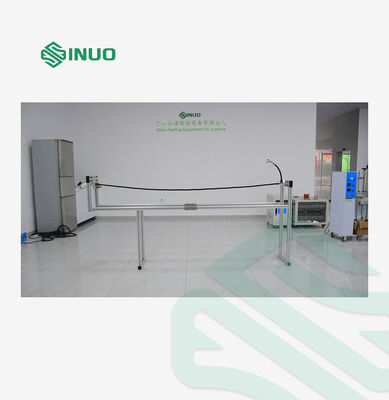

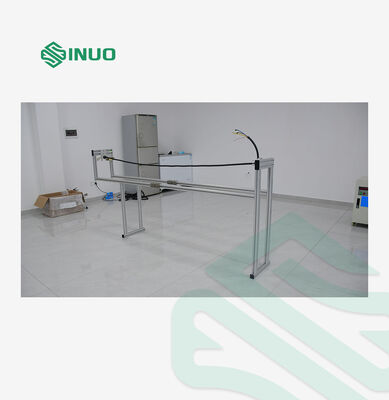

El Aparato de Prueba de Resistencia Mecánica para Múltiples Enchufes Portátiles está diseñado para evaluar la resistencia mecánica de enchufes recableables y conectores de vehículos equipados con cables flexibles. Admite procedimientos de prueba mecánica especificados en las normas IEC pertinentes para accesorios eléctricos y conectores de carga para vehículos eléctricos.

Durante la prueba, la muestra se suelta desde una altura especificada y se deja caer sobre un suelo de hormigón. Los impactos repetidos, combinados con una rotación del cable de 45° entre caídas sucesivas, ayudan a evaluar la integridad mecánica de la muestra y su resistencia a los daños bajo las condiciones de prueba prescritas.

Con dos alturas de prueba ajustables de 750 mm y 1.000 mm, este aparato admite diferentes configuraciones de prueba para los requisitos aplicables de IEC 60884-1 e IEC 62196. Es adecuado para laboratorios de seguridad eléctrica, fabricantes de conectores de carga para vehículos eléctricos e instalaciones de inspección de calidad.

Características Principales

• Aplicación multiespecificación: Diseñado para los procedimientos de prueba de resistencia mecánica pertinentes especificados en IEC 60884-1 e IEC 62196.

• Altura de prueba ajustable: Admite alturas de caída de 750 mm y 1.000 mm.

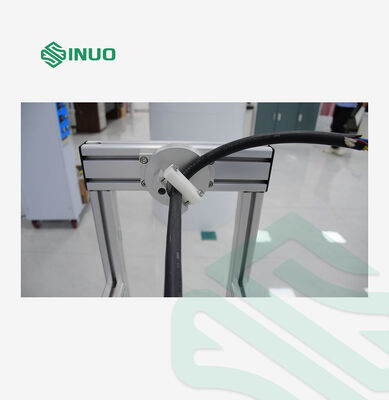

• Orientación controlada del cable: Permite una rotación de 45° del cable flexible en su punto de fijación entre caídas sucesivas.

• Prueba de impacto repetido: Admite una secuencia de prueba de ocho caídas según el procedimiento de prueba aplicable.

• Prueba en suelo de hormigón: Permite la evaluación de la integridad de la muestra después de impactos repetidos.

• Uso en laboratorio y control de calidad: Adecuado para fabricantes de accesorios eléctricos, productores de conectores para vehículos eléctricos y laboratorios de pruebas de productos.

Principio de Prueba

Método de Prueba IEC 60884-1

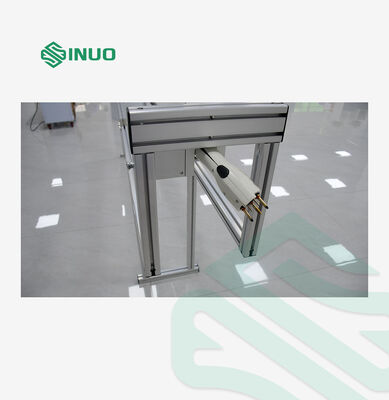

La muestra se sujeta con su cable flexible en posición horizontal, con el extremo libre asegurado a un punto de fijación a 750 mm sobre el suelo. Luego, la muestra se suelta y se deja caer sobre un suelo de hormigón.

El procedimiento se repite ocho veces. Después de cada caída, el cable se rota 45° en el punto de fijación. Después de la finalización, la muestra se inspecciona en busca de daños, componentes sueltos o piezas desprendidas de acuerdo con los criterios de aceptación aplicables.

Método de Prueba IEC 62196

El cable flexible, junto con una cuerda adicional u otra extensión flexible adecuada cuando sea necesario, se fija a una pared a 1.000 mm sobre el suelo. La longitud combinada es de 2,25 m, según lo especificado en el procedimiento de prueba proporcionado.

La muestra se posiciona con el cable horizontal y se suelta para caer sobre un suelo de hormigón. La prueba se repite ocho veces, con el cable rotado 45° en su punto de fijación entre caídas sucesivas.

A continuación, la muestra se inspecciona de acuerdo con los requisitos aplicables de la norma IEC 62196 pertinente.

Parámetros Técnicos:

1. La altura de caída: 1000 mm y 750 mm, se puede ajustar.

2. Número de caídas: 8

3. Dispositivo de rotación: 45°, se puede rotar en todas las direcciones.

4. Dimensiones: L*A*A 2443*360*1132 mm
