Equipo de prueba del vehículo eléctrico
Created with Pixso.

IEC 62196-1 EV Aparato de ensayo de verificación de la fuerza de tracción y el cierre

IEC 62196-1 EV Aparato de ensayo de verificación de la fuerza de tracción y el cierre

Nombre De La Marca: Sinuo
Número De Modelo: SNQC1013
Cuota De Producción: 1
Precio: Customized
Condiciones De Pago: T/T
Capacidad De Suministro: 10 JUEGOS POR MES
Información detallada
Lugar de origen:
Porcelana
Certificación:
Calibration Certificate (Cost Additional)
Estándar aplicado:
IEC 62196-1 Cláusula 14.1.5, 14.1.6
Tabla aplicada:
Cuadro 5
Método de operación:
Operación manual
Configuración del peso:
165-750N
Tapones de prueba:
Personalizado
Estación de prueba:
Estación única
Detalles de empaquetado:
Caja de madera contrachapada
Capacidad de la fuente:
10 JUEGOS POR MES
Resaltar:

Tester de fuerza de tracción del vehículo según la norma IEC 62196-1

,

Aparato de ensayo de verificación del cierre del vehículo eléctrico

,

Equipo de prueba para vehículos eléctricos con garantía

Descripción del producto

Aparato de Prueba de Fuerza de Extracción y Verificación de Bloqueo para Vehículos Eléctricos según IEC 62196-1

Información del producto:

El Aparato de Prueba de Fuerza de Extracción y Verificación de Bloqueo está diseñado para la prueba mecánica de tomas de corriente para vehículos eléctricos y conectores de vehículos con dispositivos de enclavamiento o bloqueo. Verifica la fuerza de extracción requerida para retirar un enchufe de prueba y comprueba el rendimiento del mecanismo de bloqueo.

El aparato cumple con los métodos de prueba relevantes de la norma IEC 62196-1:2025 Cláusula 14.1.5, 14.1.6, Figuras 13 y 14, y la norma IEC 62196-3:2026 Cláusula 14. Utiliza un accesorio dedicado, un sistema de sujeción, pesos principales y pesos suplementarios para proporcionar una aplicación de fuerza estable y repetible.

Es adecuado para fabricantes de conectores de carga para vehículos eléctricos, laboratorios de EVSE, organismos de certificación y laboratorios de pruebas de seguridad eléctrica.

Características principales:

  • Diseñado para pruebas mecánicas de tomas de corriente para vehículos eléctricos y conectores de vehículos
  • Soporta la verificación de la fuerza de extracción y la prueba de dispositivos de bloqueo
  • Aplicable a IEC 62196-1:2025 e IEC 62196-3:2026
  • Configuración de prueba basada en las Figuras 13 y 14 de IEC 62196-1
  • Dirección de extracción vertical para una aplicación de fuerza controlada
  • Sistema de carga basado en contrapeso para una operación conveniente
  • Accesorio de montaje y sujeción de muestra dedicado
  • Pesos principales y suplementarios incluidos para la aplicación de fuerza de prueba
  • Adecuado para fabricantes de equipos de carga para vehículos eléctricos y laboratorios de seguridad eléctrica
  • Compatible con enchufes de prueba estándar adquiridos por separado

Requisitos Técnicos:

A. Fuerza de extracción

La toma de corriente para vehículo eléctrico con interruptor o el conector de vehículo con enclavamiento se fija al soporte del aparato que se muestra en la Figura 13 de IEC62196-1:2025, de modo que el eje de separación sea vertical y el movimiento del accesorio de acoplamiento sea hacia abajo.

La fuerza de extracción de la toma de corriente debe cumplir los requisitos de la siguiente Tabla. Se incluyen los pesos.

IEC 62196-1 EV Aparato de ensayo de verificación de la fuerza de tracción y el cierre

B. Características estructurales

B.1 Aparato para comprobar la fuerza de extracción:

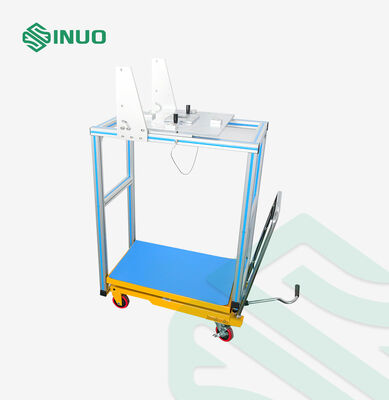

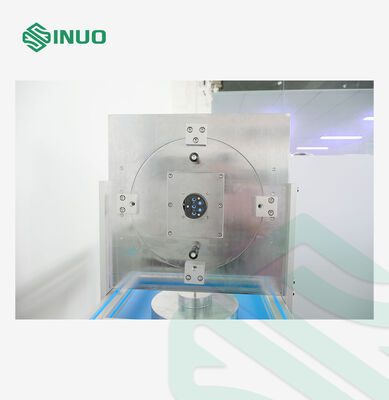

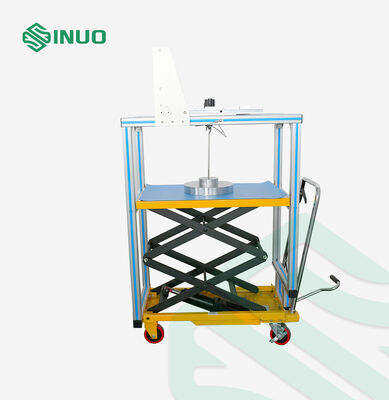

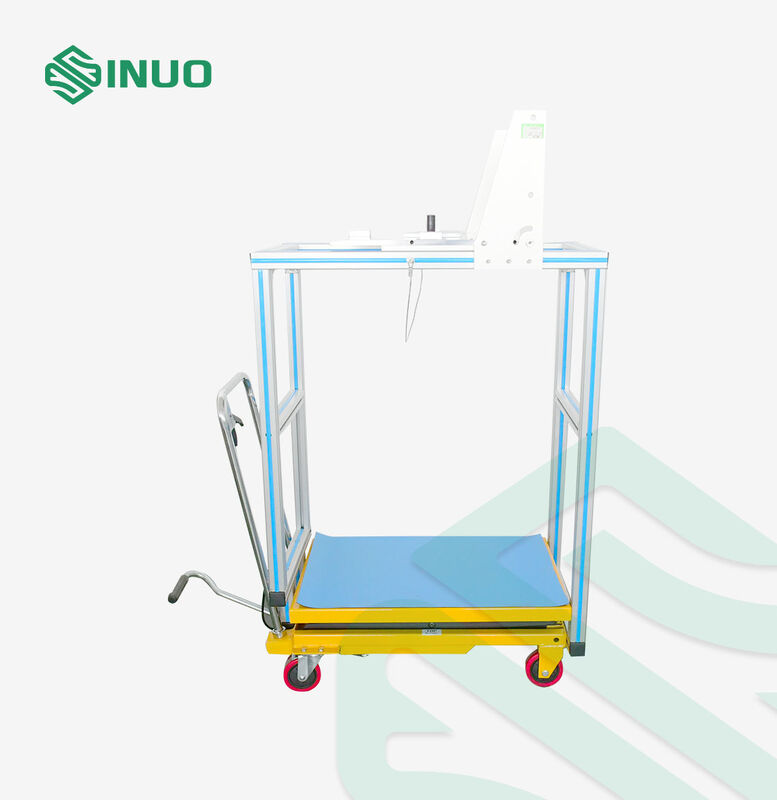

Este dispositivo se compone principalmente del accesorio de instalación, el dispositivo de sujeción, el peso principal, el peso suplementario y el enchufe de prueba. Basado en la experiencia, la pinza de tracción se cambia por un contrapeso, el gancho de peso se conecta directamente al enchufe de prueba y se configura el accesorio para sujetar la muestra. La forma específica se muestra en la figura 1.

IEC 62196-1 EV Aparato de ensayo de verificación de la fuerza de tracción y el cierre

IEC 62196-1 EV Aparato de ensayo de verificación de la fuerza de tracción y el cierre

IEC 62196-1 EV Aparato de ensayo de verificación de la fuerza de tracción y el cierre

Figura 1

B.2 Verificación del dispositivo de bloqueo:

IEC 62196-1 EV Aparato de ensayo de verificación de la fuerza de tracción y el cierre

IEC 62196-1 EV Aparato de ensayo de verificación de la fuerza de tracción y el cierre IEC 62196-1 EV Aparato de ensayo de verificación de la fuerza de tracción y el cierre

D. Enchufes de prueba

El enchufe de prueba, de acuerdo con las hojas de norma relevantes, tendrá contactos finamente rectificados de acero endurecido, con una rugosidad superficial que no exceda 0,8 µm en su longitud activa y espaciados a las distancias nominales, con una tolerancia de ±0,05 mm.

La dimensión de los contactos del enchufe o la distancia entre las superficies de contacto para otros tipos de contactos de enchufe debe estar de acuerdo con la(s) dimensión(es) mínima(s) dada(s) en las hojas de norma relevantes, con una tolerancia de+0,010mm

Los enchufes de prueba no se incluyen en este aparato de prueba, utilice los enchufes de prueba que el cliente ya ha pedido por separado como se indica a continuación:

Tabla 3

Nº: Norma Nº Figura: Nombre CANT.
1 IEC62196-2/Ed.3/CDV © IEC(E) HOJA ESTÁNDAR 2-Ilf hoja 1 Toma de vehículo de prueba:  63 A, 480 V TRIFÁSICA O 70 A, 250 V MONOFÁSICA 1
2 IEC62196-3/Ed.2/CDV © IEC(E) HOJA ESTÁNDAR 3-Iva TOMA DE VEHÍCULO MODOS 2, 3 Y 4 Hoja 2 Toma de vehículo de prueba   1

Para Prueba Figura 13
IEC 62196-1 EV Aparato de ensayo de verificación de la fuerza de tracción y el cierre


Para Prueba Figura 14

IEC 62196-1 EV Aparato de ensayo de verificación de la fuerza de tracción y el cierre
