Tester de fuerza de extracción de la pistola de carga del vehículo eléctrico para el ensayo de inserción del conector del vehículo eléctrico

Tester de fuerza de extracción de la pistola de carga del vehículo eléctrico para el ensayo de inserción del conector del vehículo eléctrico

Resumen del producto

El aparato de ensayo de fuerza de tracción SNQC1013A cumple el punto 16 de la norma IEC 62196-3:2026.16, especialmente desarrollado para la verificación del rendimiento de la fuerza de inserción y extracción de la interfaz de carga de vehículos eléctricos.

El diseño de la interfaz de carga de vehículos eléctricos exige una operación de acoplamiento de armas de carga conveniente.Este equipo de ensayo comprueba si la fuerza máxima de inserción cuando se enchufa la pistola de carga en la toma del vehículo cumple los límites de las especificaciones estándar..

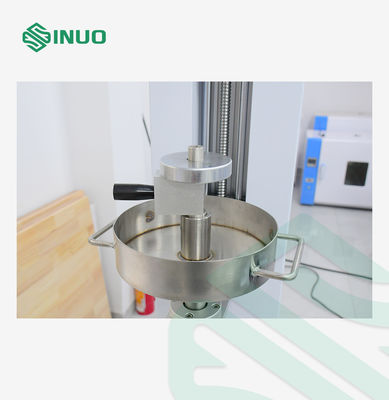

Durante el ensayo de fuerza de inserción: montar la pistola de carga verticalmente hacia abajo, cargar el conjunto de peso principal especificado en la norma en la pistola de carga.8 kg de peso auxiliar para caída libre desde una altura de 5 cm y golpear el conjunto de peso principalDespués del impacto, el cañón de carga se enganchará completamente en la toma y alcanzará la posición de contacto requerida.

Ampliamente utilizado para pruebas de fuerza de inserción en el enchufe de la pistola de carga AC y DC EV, pruebas de laboratorio de rendimiento mecánico del conector de carga EV, pruebas de cumplimiento de la interfaz de carga IEC 62196,Laboratorios de inspección de calidad de piezas de automóviles de nueva energía.

Principio de trabajo

Este probador simula las condiciones reales de funcionamiento de la pistola de carga EV.Reproduce el escenario de inserción real de la pistola de carga y el montaje del enchufeLa vigilancia en tiempo real del valor de la fuerza registra la fuerza de inserción para juzgar si el conector de carga puede estar completamente instalado en condiciones de carga estándar.Verificación de la racionalidad de la estructura mecánica de la interfaz de carga.

Parámetros técnicos:

Características del producto

1. Cumplimiento estándar: Completamente conforme con la cláusula 16 de la norma IEC 62196-3:2026.16, cumple los requisitos del ensayo de certificación de la fuerza de inserción del conector de carga del vehículo eléctrico.

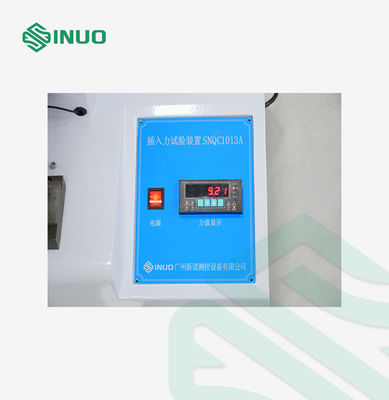

2. Control de la fuerza en tiempo real: Adopta un sensor de presión de pulso emparejado con el instrumento de visualización, lectura visual e instantánea de datos de fuerza.
3. Estructura de posicionamiento de precisión: Equipado con una manivela de precisión y un largo rodamiento de guía lineal, garantiza una posición inicial estable durante el ensayo de inserción.
4. Instalación del arma de carga ajustable: Diseño del mango de sujeción, ajustable en ángulo, mantiene la cabeza del arma vertical durante el ensayo.
5. Combinación de peso flexible: Pesas principales estándar configuradas para pistolas de carga AC/DC, combinadas con bolas de acero de 10 kg para un ajuste fino del peso para satisfacer diferentes requisitos de ensayo.
6. Sistema de funcionamiento manual: elevación manual, caída manual de peso auxiliar, operación sencilla, baja tasa de fallas, adecuado para pruebas de conformidad de rutina de laboratorio.
