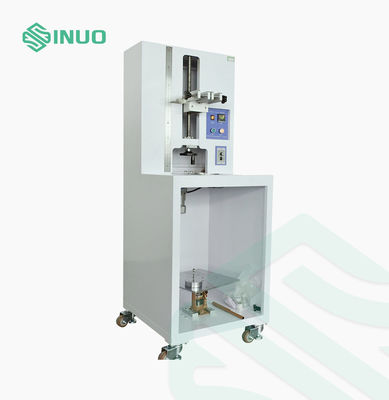

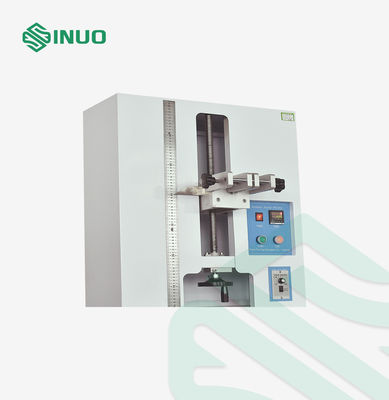

IEC 62196 Equipo de ensayo mecánico de terminales Teste de terminales de tornillo de sujeción

Información sobre el producto

Esta máquina de ensayo se ajusta a la norma IEC 62196-3:2026, punto 13, y a la norma IEC 62196-1:2022 punto 13.3.1 figura 12, tabla 5.

Este cumplimiento se utiliza para juzgar si el diseño y la estructura del terminal de tornillo de sujeción corresponden al requisito de no dañar excesivamente el cable.También se utiliza para comprobar si el terminal de tornillo de sujeción puede soportar la tensión durante el proceso de uso normal.

Los tiempos de ensayo pueden preestablecerse antes del ensayo, y el cumplimiento se detiene automáticamente con la alarma cuando se alcanzan los tiempos de ensayo.

Características clave

• Diseñados para ensayos mecánicos de terminales de tornillo de sujeción
• Aplicable a la evaluación de los terminales de conectores de carga de vehículos eléctricos
• Apoya los requisitos de ensayo de terminales de la IEC 62196
• velocidad de ensayo: 10 ± 2 r/min
• Diámetro giratorio: 75 mm
• La altura de ensayo ajustable: 260 ∼ 660 mm
• Ciclos de ensayo hasta 9999
• Agujas intercambiables para bujes de cables de diferentes tamaños
• Peso de ensayo configurable desde 0,4 ∼ 70,3 kg
• Detención y alarma automáticas después de ciclos preestablecidos

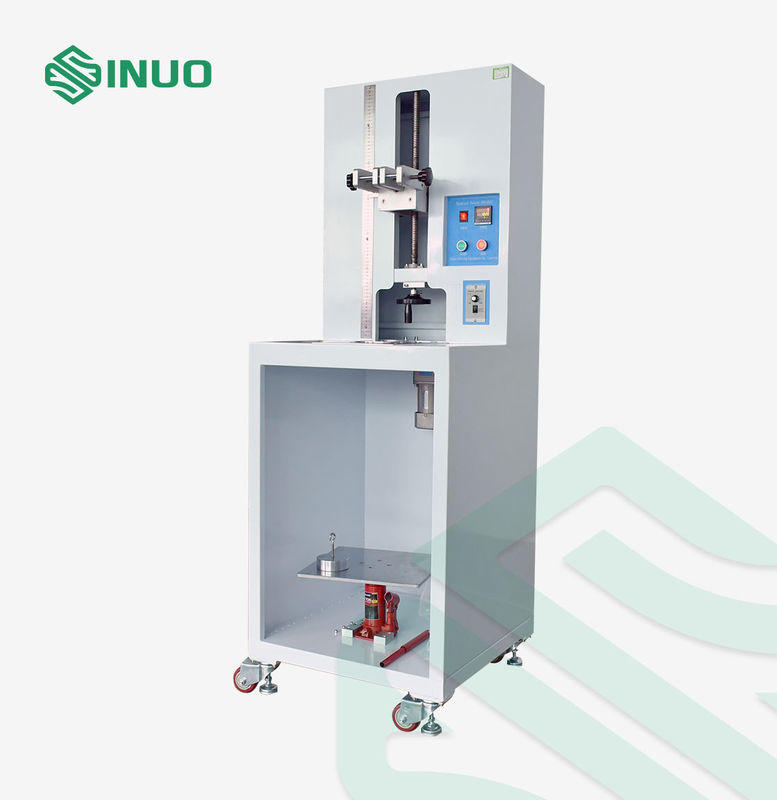

• Carro de elevación manual para manejar más fácilmente pesas pesadas

Principio de ensayo mecánico

La muestra de ensayo se fija en el dispositivo y se somete a un movimiento de rotación controlado junto con la carga de ensayo especificada.

El ajustableConfiguración de los bujes y de la masapermite evaluar diferentes combinaciones de terminales y conductores en condiciones de carga mecánica correspondientes.

Esto ayuda a evaluar:

• Resistencia mecánica terminal
• Durabilidad de los terminales de los tornillos de sujeción
• Protección del conductor contra daños excesivos
• Resistencia a las tensiones mecánicas durante el funcionamiento normal
• Confiabilidad estructural de los terminales de conectores de carga de vehículos eléctricos

Parámetros técnicos

La configuración del bus y de la masa es la siguiente tabla:
