Contenido del ensayo

a) El desgaste y la capacidad;
b) Funcionamiento normal

Rango de las muestras de ensayo

Dispositivo de carga de CA y CC

Estación de ensayo

Estación única

Método de control eléctrico

Mitsubishi PLC control inteligente integrado, 7 pulgadas de color de interfaz táctil hombre-máquina operación

Modo de funcionamiento

Funcionamiento manual o controlado por programa

Función

Tiene la función de simular el funcionamiento normal de la interfaz de carga, que puede realizar la operación de enchufe y extracción de la interfaz de carga,también tiene la configuración programable de la velocidad de ensayo, tiempo de prueba y tiempos de prueba

Modo de conducción

El servomotor impulsa los movimientos de enchufe y desenchufe y los movimientos de rotación y humedecimiento de líquido,y el cilindro auxiliar se da cuenta de la apertura y cierre del mecanismo de bloqueo del interruptor.

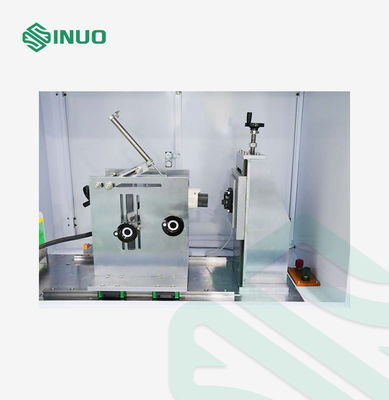

Instalación de la muestra y método de sujeción

Clampada mecánica, Clampada ajustable tridimensional X/Y/Z, posición ajustable del punto de sujeción, Clampada universal adecuada para el estándar nacional, estándar estadounidense,Interfaces de carga de corriente alterna/DC de tipo europeo


Volte automático

Equipado con un mecanismo de giro automático en la abrazadera de la pistola de carga, que se puede girar 90o, y el tiempo de retención del giro se puede ajustar arbitrariamente dentro del rango (0 ~ 600) s

Número de ensayos

0~999999 veces, puede ser preseleccionado, se detiene automáticamente cuando el conteo alcanza el valor establecido

Tiempo de conducción de la capacidad de ruptura

1-999.9s, puede preestablecerse (la norma exige que el contacto eléctrico se mantenga durante no más de 4 s y no menos de 2 s)

Tasa de conexión y retirada

0-10 veces/min, puede preestablecerse (3,75 ciclos/min, 7,5 trazos/min)

Carga de ensayo

0-150 mm, puede preestablecerse (la distancia entre el tapón de ensayo y el enchufe de ensayo es ≥ 50 mm)

Velocidad de ensayo

0-1100mm/s puede preestablecerse directamente en la pantalla táctil

Indicación del valor de la fuerza

Equipado con un sensor de fuerza de rango de 50 kg, que puede controlar el valor de la fuerza en tiempo real, formar una curva de fuerza-tiempo, mostrar la fuerza máxima de inserción y la fuerza de extracción,y mostrar el valor de la fuerza actual, rango de valor de la fuerza (0 ~ 500) N

Dispositivo de bloqueo

Tiene la función de presionar automáticamente el dispositivo de bloqueo mecánico para simular condiciones normales de funcionamiento.

El depósito de solución

Equipado con un depósito de solución, que puede acomodar el punto 23 de la norma IEC 62196-1:2022.3.2 solución simulada de agua salada y polvo, tenga en cuenta que la solución debe ser preparada por el usuario

Requisitos de inmersión en la solución

El número de inmersión, tiempo de inmersión, tiempo de secado, tiempos de enchufe y extracción, y tiempos de ciclo se pueden establecer

Carga

Exterior, puede trabajar con SN2217-480V250A

Función de detección

Cuando la carga está conectada, puede darse cuenta de la alarma de interrupción del circuito y registrar los tiempos actuales.

Protección de la seguridad

Protección contra el suelo, cortocircuito, sobrecarga
