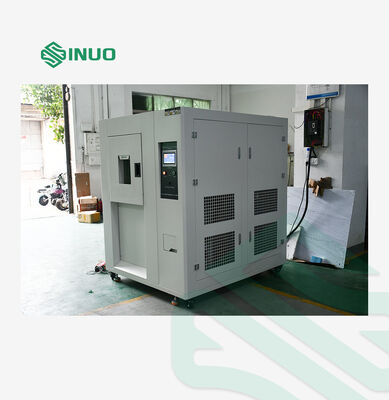

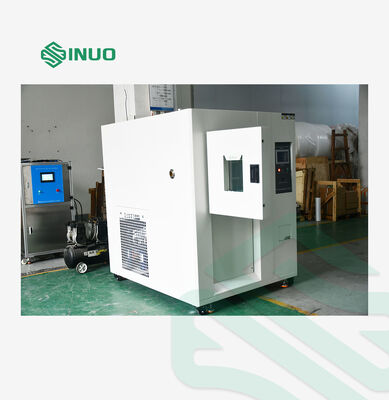

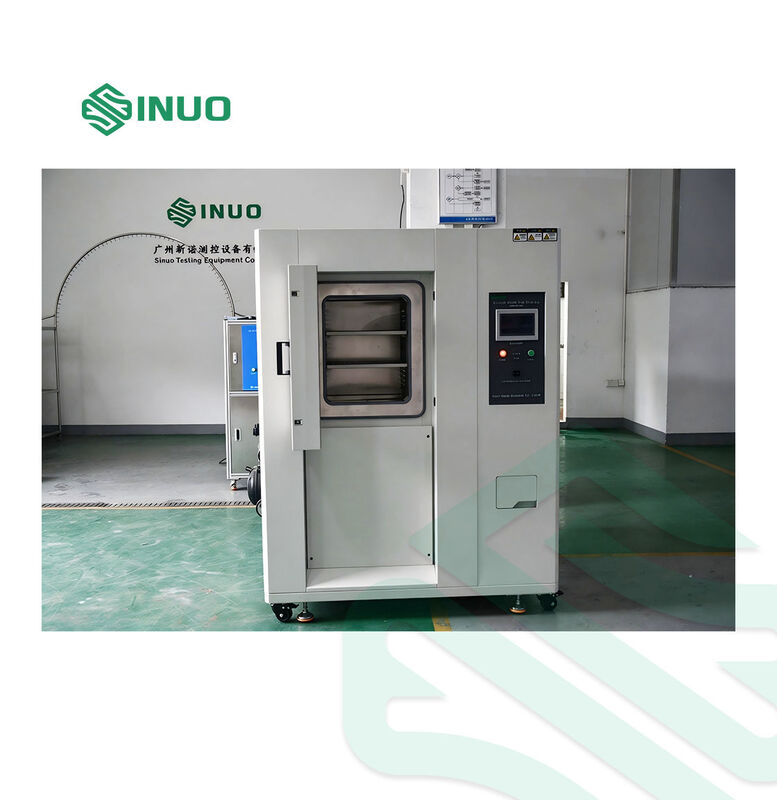

Equipo de prueba de choque térmico IEC 60068 para ciclado de alta y baja temperatura

La cámara de prueba de choque térmico está diseñada para evaluar cómo los productos y materiales resisten las transiciones rápidas entre condiciones de alta y baja temperatura. A diferencia de los equipos convencionales de ciclado de temperatura, esta cámara de prueba ambiental utiliza zonas de almacenamiento separadas de alta y baja temperatura junto con un área de prueba independiente para lograr cambios de temperatura rápidos mientras la muestra de prueba permanece estacionaria.
Con un rango de temperatura de -60 °C a +200 °C y un tiempo de recuperación de choque especificado de ≤5 segundos, la cámara es adecuada para pruebas ambientales y de confiabilidad aceleradas de componentes, ensamblajes y materiales.
Puede utilizarse en industrias que incluyen componentes automotrices, productos eléctricos y electrónicos, plásticos, caucho, productos metálicos, pruebas de materiales y laboratorios de garantía de calidad.
El sistema está diseñado en torno a los requisitos asociados con las pruebas ambientales IEC 60068, incluidas las pruebas de frío, calor seco y cambio de temperatura.

Características clave

Transición rápida de alta/baja temperatura

La cámara admite pruebas de alta temperatura desde temperatura ambiente hasta +200 °C y pruebas de baja temperatura desde temperatura ambiente hasta -60 °C. El tiempo de recuperación de choque de temperatura especificado es ≤5 segundos para -60 °C a +200 °C.

Zonas de temperatura separadas

Control automático de salida de refrigeración

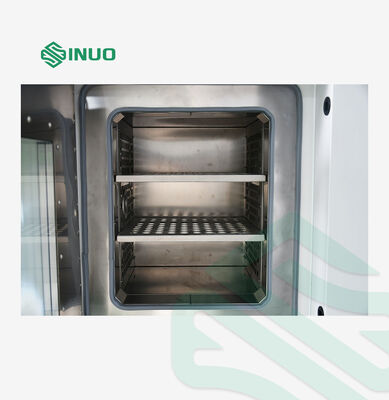

• Área de prueba de producto independiente
• Área de almacenamiento de calor a alta temperatura
• Área de almacenamiento en frío a baja temperatura

Esta configuración permite un cambio rápido entre condiciones de temperatura sin requerir la transferencia manual de la muestra entre cámaras.

Control de temperatura de precisión

La cámara de prueba proporciona:

• Fluctuación de temperatura: ±0.5 °CDesviación de temperatura: ±2 °C
• Resolución de temperatura: 0.1 °CPrecisión de temperatura: ±0.01 °C
• Estas funciones de control admiten pruebas ambientales repetibles y control de calidad de laboratorio.Control de prueba programable
• Una pantalla táctil LCD a color de 7 pulgadas con control PLC permite a los operadores configurar perfiles de temperatura, monitorear las condiciones de prueba y registrar datos de operación. El sistema admite operación constante, pruebas programadas y arranque programado.Se pueden almacenar hasta 120 programas de prueba, con un tiempo máximo de configuración de 99 horas y 59 minutos por segmento.

Monitoreo y comunicación de datos

La cámara proporciona interfaces RS232 y USB y puede conectarse a una computadora para mostrar curvas de temperatura, recopilar datos de prueba y monitorear el equipo.

Parámetros técnicos:
Dimensiones internas de la caja

600*600*400 mm (An*P*Al)

Dimensiones externasAproximadamente 1850*2100*1770 (An*P*Al) sujeto al tamaño realRango de temperatura

-60～200℃

Segmento de programa actual

Tiempo de prueba restante
Número de ciclos

• Estado de calentamiento
• Estado de enfriamiento
• Curvas de temperatura en tiempo real
• Datos de operación históricos
• Información de fallas
• El controlador admite operación a temperatura constante, ciclado de temperatura programable y arranque programado. Los operadores también pueden omitir segmentos del programa o mantener una función seleccionada durante la ejecución del programa.
• El sistema incluye funciones automáticas de detección de fallas y alarmas para ayudar a identificar condiciones de operación anormales.
• Modos de prueba de choque térmico
• La cámara admite varias secuencias de operación según el perfil de prueba requerido:
• Modo de prueba
• Descripción

Alto → Bajo
Exposición a alta temperatura seguida de exposición a baja temperatura

Bajo → Alto

Exposición a baja temperatura seguida de exposición a alta temperatura

Válvulas de expansión de alta precisión

Separador de aceite
Componentes desecantes
Control automático de salida de refrigeración

• Descongelación automática
• Sistema de drenaje de condensado
• El circuito de refrigeración se fabrica utilizando soldadura protegida con nitrógeno y tratamiento de vacío para mejorar la limpieza interna y la confiabilidad del sistema.
