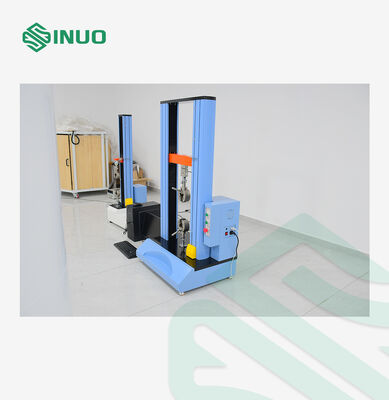

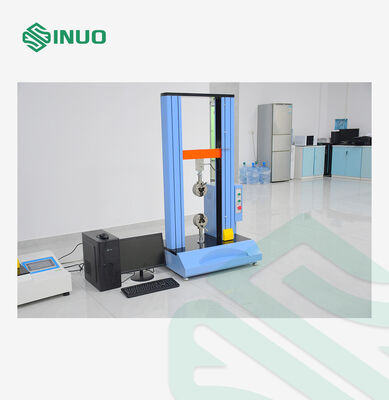

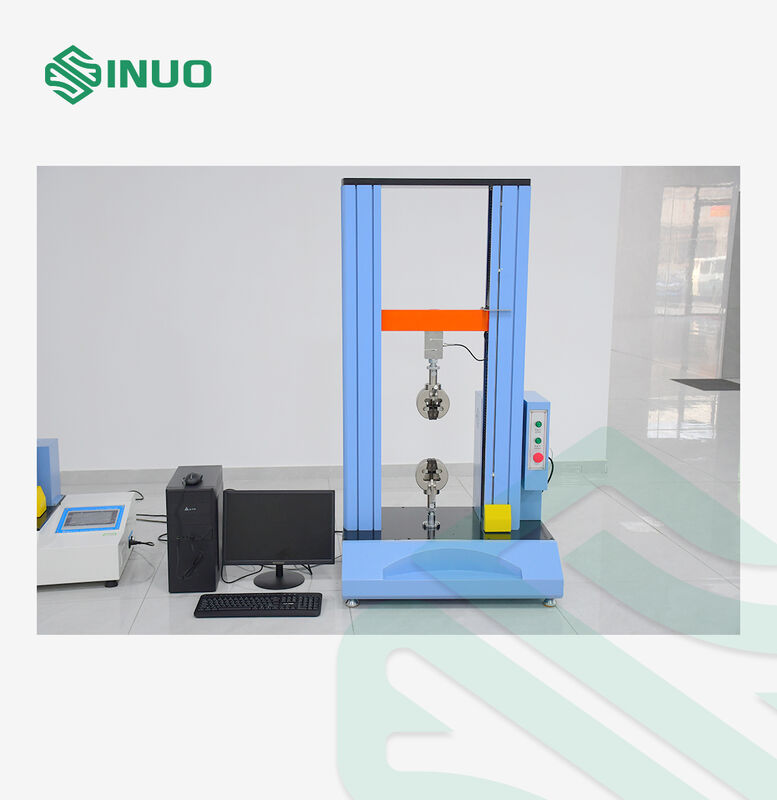

Máquina Universal de Ensayo de Materiales de 10 kN para Pruebas de Tracción, Compresión y Flexión

Descripción General del Producto:

Esta máquina adopta control por computadora, ampliamente utilizada en el ensayo de propiedades mecánicas de diversos materiales, con accesorios especiales también es adecuada para todo tipo de productos terminados de tracción, compresión, pelado, cizallamiento, desgarro, flexión (plegado). Puede imprimir una serie de datos, según diferentes datos para realizar comparaciones de salida gráfica, alta precisión de control, fácil de operar; Diseño modular, una variedad de accesorios, colocación flexible.

Características Principales

Plataforma de Ensayo de Materiales Multifunción

Un marco de ensayo puede configurarse para diferentes aplicaciones de ensayo mecánico, incluyendo:

• Ensayo de resistencia a la tracción y elongación
• Ensayo de compresión
• Ensayo de flexión a tres puntos
• Ensayo de cizallamiento
• Ensayo de desgarro
• Ensayo de pelado
• Ensayo de punción
• Ensayo de tracción y compresión de resortes
• Ensayo cíclico estático y dinámico

El sistema de control basado en computadora permite configurar la velocidad de ensayo, las condiciones de carga, las condiciones de rotura y la duración del ensayo según el método de ensayo seleccionado.

Servomotor para Control de Movimiento Estable

El sistema de servomotor proporciona control de bucle cerrado de posición, velocidad y par, ayudando a mantener un movimiento estable durante el ensayo.

El sistema de accionamiento está diseñado para un funcionamiento suave tanto a bajas como a altas velocidades y proporciona una respuesta rápida durante la aceleración y desaceleración.

Transmisión de Tornillo de Bolas de Precisión

La máquina utiliza un sistema de transmisión de tornillo de bolas ZPT de Taiwán para un movimiento mecánico preciso y estable.

La estructura del tornillo de bolas proporciona una transmisión de potencia eficiente, baja fricción y buena repetibilidad de posicionamiento, lo que la hace adecuada para movimientos controlados de tracción, compresión y flexión.

Adquisición de Datos de Alta Velocidad

El sistema de control utiliza un dispositivo de adquisición analógico a digital de 24 bits con una frecuencia de muestreo de hasta 2.000 mediciones por segundo.

Esto permite al sistema capturar cambios rápidos de fuerza durante un ensayo y procesar datos de medición de alta resolución.

El codificador de desplazamiento proporciona una resolución de hasta 0.0005 mm según la configuración suministrada.

Software de Ensayo Flexible

El software de computadora suministrado proporciona configuración de ensayo, medición en tiempo real, análisis de curvas y generación de informes.

Los usuarios pueden configurar diferentes proyectos de ensayo y seleccionar las unidades de medida, parámetros de control y elementos de resultado requeridos.

Las curvas soportadas incluyen:

• Carga-Desplazamiento
• Carga-Tiempo
• Desplazamiento-Tiempo
• Esfuerzo-Deformación
• Deformación-Tiempo
• Esfuerzo-Tiempo

El software también soporta cálculos estadísticos, incluyendo valor medio, desviación estándar y coeficiente de variación.

Accesorios de Ensayo Estándar

La máquina de ensayo universal puede suministrarse con múltiples accesorios intercambiables para diferentes aplicaciones de ensayo mecánico.

El accesorio de flexión a tres puntos suministrado está diseñado según la configuración especificada para el ensayo ISO 178.

También se incluye un extensómetro de gran deformación en la configuración suministrada para la medición de deformación.

Software de Ensayo y Medición

El sistema de medición y control por computadora TM2101 está desarrollado para aplicaciones de ensayo de materiales universales.

Puede configurarse para diferentes procedimientos de ensayo y soporta la evaluación de propiedades mecánicas bajo condiciones de tracción, compresión, flexión, cizallamiento, desgarro, pelado y punción.

Lista de configuración:

★ Características destacadas del software

1. Soporta cambio de interfaz de idioma inglés y chino.

2. Soporta navegación funcional, los usuarios ingresan al módulo de función de ensayo correspondiente según la interfaz de navegación.

3. Soporta todo tipo de ensayos de propiedades mecánicas de materiales metálicos, como tracción, compresión, flexión, cizallamiento y otros ensayos de metales.

4. Soporta todo tipo de ensayos de propiedades mecánicas de materiales no metálicos, como resistencia a la compresión y flexión del cemento, compresión del hormigón, compresión de espuma rígida, etc.

5. Soporta función de ensayo extendida, los usuarios pueden agregar sus propios elementos de ensayo.

6. Módulo de configuración de proyecto de ensayo abierto e independiente, los proyectos de ensayo pueden ser establecidos por personal técnico, los operadores de ensayo consultan los proyectos de ensayo para realizar los ensayos, reduciendo en gran medida los requisitos de nivel profesional de la mayoría de los operadores de ensayo y la dificultad de operación.

7. Diseño del proceso de control de ensayo, los usuarios ven los pasos de control de ensayo de un vistazo, tipos de instrucciones ricas.

8. El nombre de los datos de ensayo se puede modificar y la secuencia de visualización de los datos de ensayo se puede ajustar para cumplir con los requisitos especiales de salida de datos de los usuarios.

9. Soporta elementos de datos de ensayo adicionales personalizados.

10. Soporta estándares de ensayo adicionales personalizados y procesamiento de datos de ensayo.

11. Soporta cálculo estadístico de datos de ensayo (media, desviación estándar, coeficiente de variación).

12. Soporta análisis de curvas;

13. Soporta trazabilidad de ensayos.

14. Soporta informes de ensayo personalizados, utilizando hojas de cálculo de Word o Excel, fácil de operar, configuraciones simples, puede imprimir o previsualizar.

15. El software tiene una variedad de protecciones de seguridad del equipo y de seguridad del ensayo.

16. Documentación de ayuda detallada del software.

Sistema de Control y Seguridad

La máquina combina control por software con botones de control físico para una operación de laboratorio conveniente.

Las funciones de seguridad incluyen:

• Parada de emergencia
• Control de movimiento rápido/lento
• Límites de recorrido superior e inferior
• Protección contra sobrecarga
• Parada automática por punto de ruptura
• Operación por software y unidad de control

La placa de control también proporciona múltiples interfaces de entrada y salida para la expansión del sistema, incluyendo interfaces USB, RS232, RS485, entrada/salida analógica y de codificador.
