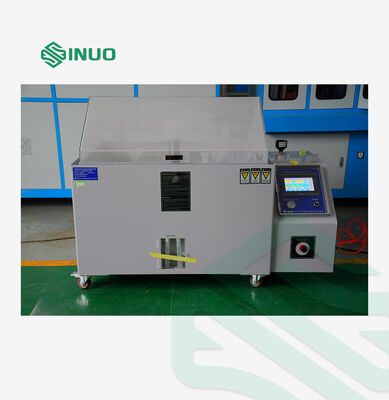

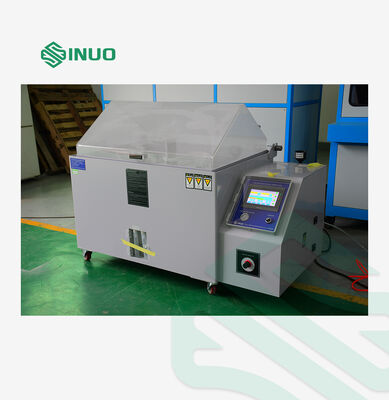

Cámara de prueba de niebla salina ácida ISO 9227 para pruebas de corrosión NSS AASS CASS

Fuente de alimentación

Condiciones de la fuente de alimentación y suministro de energía

Monofásico de dos hilos AC 220V + conexión a tierra de protección; Rango de fluctuación de voltaje admisible ± 10% V;

El rango de fluctuación de frecuencia admisible es 50 /60± 0.5HZ; Suministro de energía TN-S o suministro de energía TT;

La resistencia de puesta a tierra del cable de tierra de protección es inferior a 4 Ω;

Se requiere que los usuarios configuren interruptores de aire o de alimentación de capacidad correspondiente para el equipo en el sitio de instalación, y este interruptor debe controlar de forma independiente el uso del equipo.

Índice de rendimiento

Condiciones del entorno de uso

1. La temperatura ambiente es de 5~30 °C, y la humedad relativa es ≤ 85% HR;

2. El sitio de instalación debe ser plano y libre de vibraciones;

3. El equipo debe mantenerse alejado de fuentes de calor y sustancias inflamables y explosivas;

4. La posición de instalación no debe exponerse directamente a la luz solar, y se debe mantener la circulación de aire interior;

5. El sitio de instalación del equipo debe estar limpio y no debe instalarse en lugares con mucho polvo o en la salida de polvo.

Rango de temperatura y humedad

Temperatura del laboratorio: RT~ 50 °C

Temperatura del barril de presión: RT ~ 63 °C

Humedad relativa ≥ 85% HR

Velocidad de calentamiento

Temperatura del laboratorio RT → +50 °C ≤ 60 min

Temperatura del barril de presión RT → +63 °C ≤ 60 min

Parámetros técnicos principales

Resolución de temperatura: 0.1 °C

Desviación de temperatura: ± 1 °C

Uniformidad de temperatura: 2 °C

Fluctuación de temperatura: 1 °C

Volumen de pulverización (ml/80cm²/h) 1.0~2.0 (recopilar durante al menos 16 horas y tomar el valor promedio)

Presión de pulverización: 1.00 ± 0.01 kgf/cm²

Valor de pH del líquido medicinal: neutro 6.0~7.0, ácido 3.0~3.1

Valor de pH de la solución de pulverización: neutro 6.5~7.2, ácido 3.1~3.3

Tiempo de control: 1S~9999H se puede configurar arbitrariamente

Nota: La pérdida de dióxido de carbono en la solución durante la pulverización puede causar cambios en el valor de pH. Se pueden utilizar los siguientes métodos, como calentar la solución a más de 35 °C antes de colocarla en el equipo de prueba, o usar agua hirviendo fresca para preparar la solución para reducir el contenido de dióxido de carbono en la solución, lo que puede evitar el cambio de pH. La prueba ácida o la prueba de niebla salina acelerada con cobre es para garantizar el valor de pH de la solución de pulverización, ajuste el valor de pH de la solución a 2.8~3.0 y verifique si la solución y/o el soluto cumplen con los requisitos.

Cumplimiento de pruebas y estándares de implementación de productos

1. GB/T2423.17-2008/IEC 60068-2-11-1981 Método de prueba de niebla salina

2. ASTM. B117-2009 Prueba de niebla salina

3. JIS H8502 Método de prueba de niebla salina

4. GB/T10125-2012/ISO 9227-2006 Método de prueba de niebla salina

5. GB-T5170.8-2008 Método de inspección para equipos de prueba ambiental para productos eléctricos y electrónicos - Equipo de prueba de niebla salina

6. GB-T5170.11-2008 Método de inspección para equipos de prueba de gas corrosivo

7. ISO9227 Prueba de niebla salina

8. GB/T10587-2006 Condiciones técnicas para cámaras de niebla salina

Características estructurales

Estructura de caja

El laboratorio adopta placa de polietileno PVC importada (Asia del Sur, Taiwán) con un grosor de 8 mm y una temperatura duradera de 85 °C.

La cubierta de sellado del laboratorio está hecha de placa acrílica importada con un grosor de 8 mm.

La botella de recarga de reactivos adopta una detección de nivel de agua oculta, que es fácil de limpiar y no se agrieta fácilmente.

El barril de aire a presión está hecho de un barril de acero inoxidable SUS304 de alta presión, que tiene el mejor efecto de aislamiento térmico.

El estante de material de prueba adopta un estante divisor plano, que puede ajustar libremente el ángulo de caída de la niebla y ser rociado por todos lados. Hay muchas muestras colocadas.

La cubierta de sellado funciona neumáticamente.

El laboratorio está sellado con agua para garantizar que no haya fugas de gas corrosivo en la caja.

La caja de control y la caja de prueba están integradas, y las estructuras izquierda y derecha son fáciles de operar.

Se adopta una estructura de separación de agua y electricidad para evitar eficazmente que el agua entre en la caja de control eléctrico y dañe los accesorios.

Cubierta del gabinete

La cubierta de sellado del laboratorio está hecha de placa acrílica importada con un grosor de 8 mm, y la parte superior está hecha en una cubierta de sellado en ángulo de 1000°, que evita eficazmente que el condensado caiga sobre la superficie de la muestra durante la prueba y afecte los resultados de la prueba.

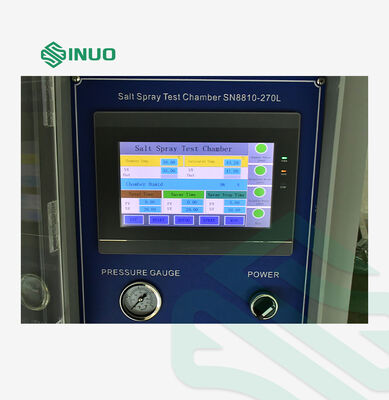

Panel de control

Manómetro, interruptor de alimentación principal.

Gabinete de distribución de energía

Válvula solenoide de llenado de agua, válvula solenoide de pulverización, válvula solenoide de desempañado, tablero de distribución de energía, protector de sobretemperatura, barril de presión de saturación de aire, válvula de control de pulverización.

Sistema de calefacción

Se adopta el modo de calentamiento por vapor de agua, y el tubo de calentamiento de aleación de titanio P.I.D. controla el calentamiento para lograr el equilibrio de temperatura.

Sistema de reposición de agua

1. Reposición de agua para laboratorio y barril de presión: los sistemas de control de reposición de agua manual y automático se pueden conectar a la reposición automática de agua del grifo o al modo manual de doble reposición de agua, que es fácil de usar;

Nota: Si el agua del grifo tiene demasiadas impurezas o es ácida o alcalina, se debe instalar un filtro en la entrada de agua.

2. Reposición de agua del líquido medicinal: se adopta un tanque de agua grande oculto en el interior y se adopta la reposición manual de agua.

Sistema de drenaje

Dispositivo de control de válvula de drenaje, modo de drenaje manual.

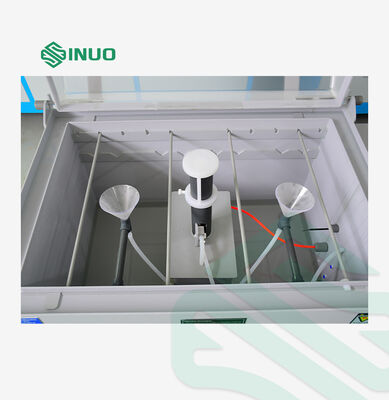

Sistema de pulverización

Adopta el principio de Bernoulli para absorber agua salada y luego atomizar, con un grado de atomización uniforme;

No hay fenómeno de cristalización de bloqueo, lo que puede garantizar el estándar de prueba continua;

Boquilla hecha de vidrio especial;

La torre de pulverización cónica ajustable puede dispersar eficazmente la pulverización, garantizar una pulverización uniforme y controlar la cantidad de pulverización.

Modo de pulverización

Continuo/intermitente

Sistema de suministro de aire

La presión de pulverización se ajusta en 1 kg/cm² en dos etapas. Por primera vez, el aire comprimido se ajusta a 2 kg/cm² y entra en el barril saturado para calentarlo. Por segunda vez, la presión de pulverización se ajusta a 1 kg/cm².

Sistema de escape de niebla

1. Dispositivo de escape de niebla totalmente automático con equilibrio de presión, que solo necesita conectarse con el tubo de escape de niebla y descarga automáticamente la niebla según la presión en la caja.

2. Interruptor de botón de desempañado manual. Simplemente haga clic en este botón antes de abrir la cubierta de la cámara de prueba para eliminar rápidamente la niebla interior.

3. Nota: El tubo de escape de niebla de la máquina debe extenderse a un lugar abierto al aire libre, y es necesario evitar estar cerca de artículos corrosivos para evitar que la niebla de la máquina corroa otros artículos; El tubo de escape de niebla extendido debe estar libre de descuentos ondulados para evitar que el condensado en el tubo de escape de niebla bloquee el tubo de escape de niebla y descargue eficazmente los gases residuales.

Sistema de control eléctrico

Controlador

1. Pantalla táctil de 7

2. Sistema de protección de advertencia de fallas múltiples totalmente digital, que previene la quema en seco y la sobretemperatura.

3. Adopta salida SSR de alta potencia y contactos de relé de plata pura importados, con una vida útil de 106.

4. Modo de control multicanal, que se puede probar en modo continuo/intermitente/manual/automático.

5. Está equipado con modo de desempañado manual/automático para garantizar que no haya fugas de niebla salina, para evitar la corrosión del laboratorio.

6. El método de corrección oculto garantiza que la temperatura sea absolutamente controlable.

7. Con función de memoria de fallo de alimentación. En caso de corte de energía repentino o apagado durante el experimento, los datos se guardarán automáticamente, sin perder el tiempo del experimento, para evitar rehacer el experimento.

Modo de entrada de temperatura

Se puede configurar en la pantalla táctil

Pantalla de temperatura

Muestra el valor establecido y el valor real de la temperatura.

Visualización de tiempo

Se muestra en la pantalla táctil, tiempo mínimo 1 segundo.

Modo de operación

Operación continua/operación intermitente.

Rango de ajuste de temperatura

Límite superior e inferior del rango de temperatura máxima 5 °C.

Pantalla del panel

Valor de temperatura establecido, valor de temperatura actual, tiempo establecido, tiempo actual, tiempo de pulverización, tiempo de temperatura constante, indicador de anomalía de sobretemperatura, indicador de anomalía de escasez de agua, indicador de fin de operación, indicador de estado de pulverización, indicador de estado de desempañado.

Cuerpo de medición de temperatura

Resistencia de platino PT100.

Modo de control de temperatura

Modo de control de regulación de temperatura equilibrada PID anti-saturación integral, BTC (equipo de prueba de temperatura).

Dispositivo de protección de seguridad

Caja de prueba

Protección contra sobretemperatura extrema, protección contra escasez de agua.

Barril saturado

Protección contra sobretemperatura extrema, protección contra escasez de agua.

Sistema de calefacción

Quema en seco del tubo de calentamiento, suministro y drenaje de agua anormal

Fuente de alimentación

Protección contra fugas, protección contra sobrecarga y cortocircuito

Requisitos del entorno de almacenamiento

La temperatura ambiente del equipo debe mantenerse entre 0 °C y +45 °C

Requisitos para el sitio de instalación

La distancia entre los paneles laterales izquierdo y derecho y el panel de pared trasero de la caja de prueba y la pared no debe ser inferior a 600 mm, y la distancia entre el frente y la pared no debe ser inferior a 800 mm. Al transportar equipos, si pueden entrar por puertas, pasillos, ascensores, etc., para evitar afectar el progreso de su proyecto.

Criterios de aceptación y verificación por terceros

1. Criterios de aceptación: los indicadores técnicos deben cumplir con los métodos especificados en el "Acuerdo Técnico" firmado por ambas partes.

2. Método de aceptación: la aceptación formal se llevará a cabo en el sitio del Demandante.

3. Si el Demandante necesita invitar a un tercero (verificado por el Centro Nacional de Inspección de Calidad de Equipos de Prueba Ambiental y emitido un informe de inspección válido) a participar en la aceptación antes de salir de fábrica, el costo será asumido por el Demandante. Si la primera aceptación no es calificada, los gastos incurridos en la segunda aceptación después de la mejora por parte del proveedor serán asumidos por el proveedor.

4. El cliente encarga al Centro Nacional de Inspección de Calidad de Equipos de Prueba Ambiental para su verificación.
