Probador de seguimiento de fugas IEC 60112 para material aislante de VE Prueba CTI PTI

Prueba de detección de fugas IEC 60112 para el material aislante de vehículos eléctricos

Información sobre el producto:

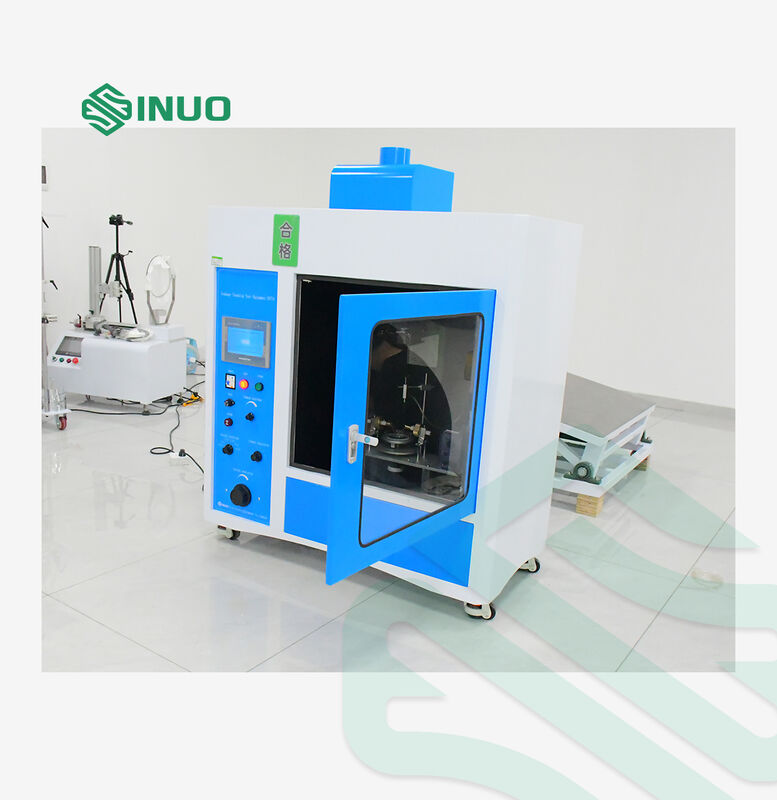

The SN774 Comparative Tracking Index (CTI) and Proof Tracking Index (PTI) tester is a professional laboratory testing device engineered for evaluating the tracking resistance performance of solid insulating materialsCompletamente conforme con los estándares internacionales globales IEC, UL y ASTM, este equipo de prueba de precisión es ampliamente adoptado por los laboratorios de inspección de calidad,fábricas de fabricación e instituciones de certificación de terceros en toda Europa, América del Norte, Asia sudoriental y otras regiones del mundo.

Simulando el entorno de trabajo real de los productos eléctricos, el probador adopta un modo de goteo de líquido de cloruro de amonio y conducción de electrodos de alto voltaje para detectar fallas en el aislamiento.el seguimiento de la avería y la ignición por llama de los materiales aislantes bajo la acción combinada del campo eléctricoProporciona datos de ensayo precisos y fiables para la selección de materiales, la certificación de la seguridad de los productos y el control de calidad de los productos eléctricos y electrónicos.

Ventajas del producto y características clave

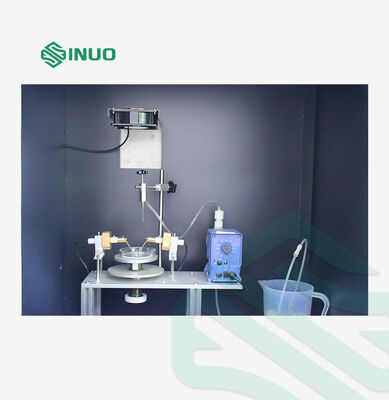

Configuración de ensayo de alta precisión: Equipado con una micropompa Prominent importada para garantizar un volumen de goteo de líquido y un intervalo de goteo ultraprecisos, eliminando errores de operación manual y garantizando resultados de prueba repetibles.

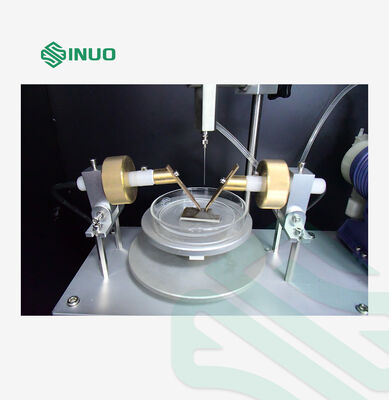

Electrodo de platino profesional: Adopta un electrodo de platino de tamaño estándar con ángulo incluido de 60° y presión constante de 1,00 N, muestra de presión en tiempo real en pantalla, que cumple plenamente con los requisitos de prueba estándar.

Sistema inteligente de control de PLC: Equipado con pantalla táctil a todo color de 7 pulgadas, configuración de voltaje de prueba, corriente, tiempos de goteo y parámetros de tiempo con un solo clic, operación sencilla y visualización inteligente de datos.

Diseño seguro y humanizado: cámara de ensayo cerrada, funcionamiento externo después del cierre de la puerta, alarma automática para detectar fallos (≥ 2s), garantizando efectivamente la seguridad del operador.

Estructura ajustable y calibrable: Equipado con un bloque de calibración estándar, altura de mesa ajustable y ángulo del electrodo, conveniente para una calibración rápida y satisfacer diversas demandas de ensayo.

Amplia cobertura de aplicaciones: Apto para todo tipo de materiales aislantes eléctricos, plásticos de ingeniería y accesorios eléctricos, apoyando la inspección de calidad industrial y las pruebas de I+D.

Parámetros técnicos

Parámetro \ modelo	SN774 (0,5 m3)
Voltado de trabajo	AC 220V ± 10% / 50Hz, uno KVA
Control de las emisiones	PLC
Muestra	Pantalla táctil a color de 7 pulgadas
Prueba de voltaje	600V ajustable, con un 1,5% de precisión.
Dispositivo de tiempo	Se trata de una serie de medidas de seguridad.
Eléctrodo	Electrodo de platino, un par.
Dimensión de electrodo de platino	La longitud de la línea de conducción de la unidad de conducción de la unidad de conducción de la unidad de conducción será igual o superior a: 30° de inclinación
El electrodo incluye el ángulo y la distancia	60°±5°, la distancia es (4±0,1 mm)
Presión del electrodo.	1Se aplicarán las siguientes medidas: La presión se puede ajustar y el valor se puede medir y en tiempo real se muestra en la pantalla táctil
El control de líquido está bajando.	Control por medio de una micropompa El volumen de caída del líquido y el intervalo son exactos Marca de la micropompa: prominente
El intervalo de caída de líquido	30 ± 5S, ajustable
La caída de la altura del líquido	35 ± 5 mm
Disponibilidad de liquido de retraso	0.2S (tiempo de apertura de la válvula solenoide)
El tamaño del líquido está bajando.	45-50 goteo por centímetro3
Circuito de retraso en el tiempo.	2 ± 0.1S en 0.5A o mayor corriente
Cortocircuito de presión baja.	El 8% max.
Corriente de cortocircuito	1 ± 0.1A el 1%
velocidad del viento	0.2 m/s
Requisitos ambientales	0°40°C, humedad relativa ≤ 80%, en el lugar de ninguna vibración obvia y gas corrosivo
Tamaño y peso del equipo	1100 mm por 550 mm por 1100 mm, 180 kg.
Se ajusta a la norma	El uso de la tecnología de la información es una de las principales características de la tecnología de la información.
