Sistema de prueba de presión de la caja de la batería IEC 63370 cláusula 19.10

IEC 63370 cláusula 19.10Sistema de prueba de presión de carcasa de batería

El Sistema de Prueba de Presión de Carcasa de Batería está diseñado para evaluar la resistencia mecánica y la resistencia a la presión de las carcasas de baterías utilizadas en electrodomésticos alimentados por baterías con baterías de química de iones metálicos.

Según la cláusula 19.10 de la IEC 63370, este equipo simula condiciones anormales de ventilación de la batería aplicando presión interna controlada para verificar si la carcasa de la batería puede soportar la presión generada durante una condición de falla.

Este equipo de prueba de seguridad de baterías de laboratorio es adecuado para fabricantes, laboratorios de certificación e instituciones de investigación que realizan pruebas de presión de carcasas de baterías, evaluaciones de seguridad de baterías de litio y verificación de cumplimiento de la IEC.

• Diseñado según los requisitos de seguridad de baterías de la cláusula 19.10 de la IEC 63370
• Adecuado para ensamblajes completos de baterías de química de iones metálicos
• Sistema de presurización manual con monitoreo preciso de la presión
• Volumen de inyección de gas ajustable para diferentes requisitos de prueba

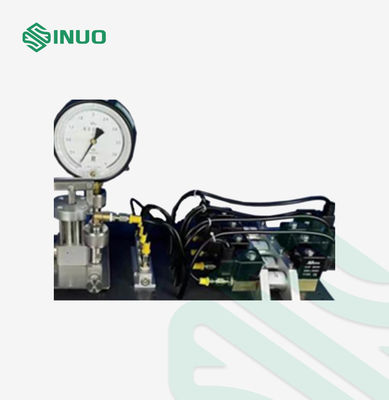

• Verificación de presión a través de un manómetro mecánico de alta precisión
• Estructura compacta de sobremesa adecuada para entornos de laboratorio
• Solución confiable para pruebas de seguridad de electrodomésticos alimentados por baterías

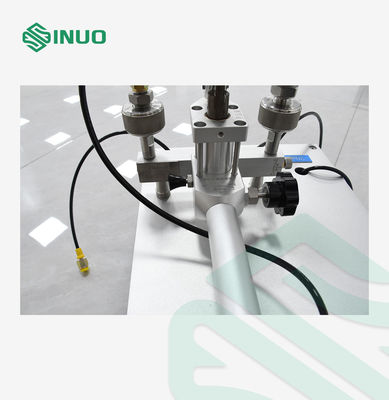

La muestra se presuriza utilizando una bomba manual hasta que la presión inicial alcanza los 2070 kPa ±10%. La presión se monitorea a través del manómetro incorporado, mientras que el mecanismo de carrera del pistón controla el proceso de ajuste de la presión.

Después de alcanzar la presión inicial especificada, se inyecta el volumen de aire requerido a través de un orificio de Φ2.85 ±0.05 mm según el requisito de la norma. Luego se monitorea el proceso de reducción de presión, y la presión interna debe disminuir a menos de 70 kPa en 30 segundos.

Para la versión manual, el volumen de aire inyectado es controlado por el operador según el requisito de la prueba.

Alcance de la muestra de prueba, aplicación, principio, estructura y entorno operativo
Muestra de prueba y limitaciones	Baterías completas que utilizan química de iones metálicos.
Propósito de la prueba	Se utiliza para medir la resistencia a la presión de la carcasa de electrodomésticos alimentados por baterías equipados con baterías completas que utilizan química de iones metálicos. La prueba verifica si la carcasa puede soportar la presión generada por la ventilación de la batería durante una condición de falla y evalúa la resistencia de la carcasa.

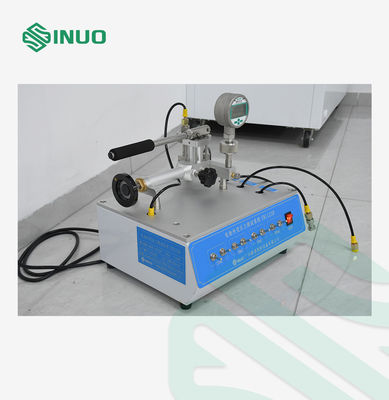

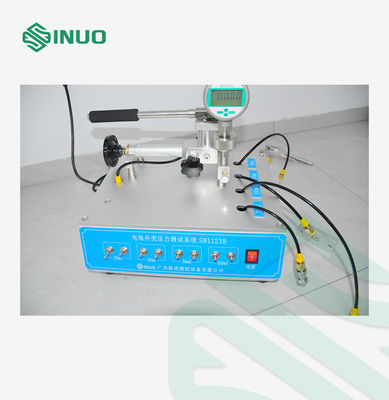

Estructura del equipo	El equipo adopta una estructura tipo caja con control manual y visualización de manómetro. El volumen de gas se puede ajustar según los requisitos de la prueba. Presenta una operación simple y una apariencia compacta, incorporando las ventajas de productos similares en todo el mundo. Dimensiones: Aprox. 800 * 500 * 600 mm (An * Al * Pr) Peso: Aprox. 80 kg
Entorno operativo	Suministro de energía: CA 220V ±10%/50–60 Hz; Entorno operativo: temperatura de operación 0–40 °C, humedad 30%–90%;
Especificaciones de rendimiento
Modelo	SN1123B
Estación	Estación única
Método de control eléctrico	Control manual, operación con botones y visualización de manómetro
Método de accionamiento	Presurización manual
Medio de prueba	Gas
Presión de prueba	0.01–2.5 MPa; mostrado en el manómetro
Tiempo de prueba	Control manual
Proceso de prueba	Instalación/extracción manual de la muestra y control manual del proceso
Conector de sellado	Configuración estándar: un juego; diámetro del orificio: Φ2.85 ± 0.05 mm
Dimensiones y peso del equipo	L*An*Al = 800*500*600mm, peso: aprox. 80 kg

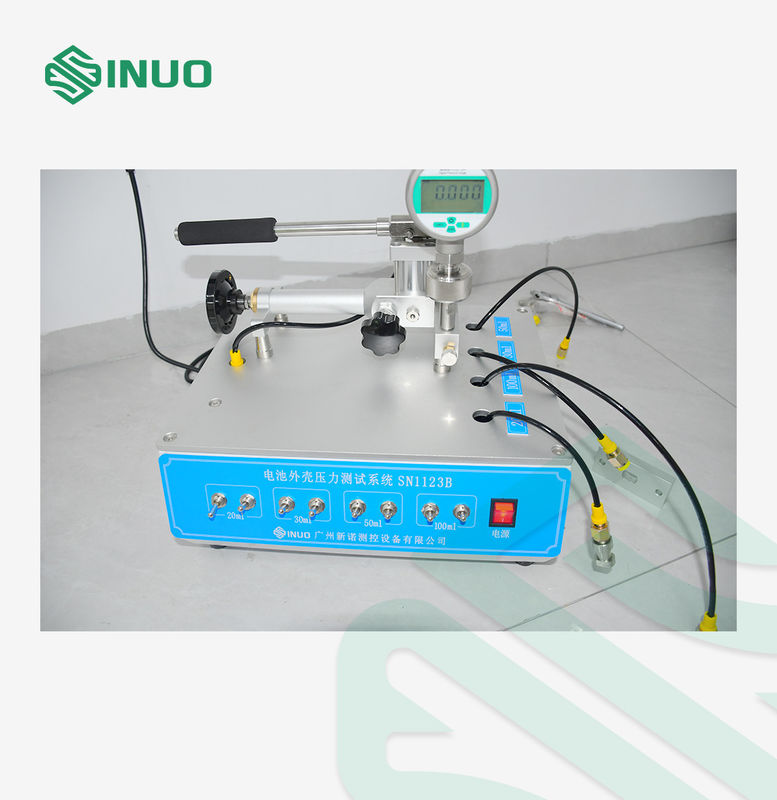

Volumen de inyección de aire	20,30,50,100ml
Entorno operativo	Presión atmosférica: 80–106 kPa; Temperatura ambiente: 5–40°C; Humedad relativa: 20–80% HR. El equipo se instalará en un entorno libre de vibraciones o sacudidas severas, interferencias electromagnéticas, polvo, gases explosivos y gases corrosivos, con buenas condiciones de ventilación y disipación de calor.

• Pruebas de seguridad de electrodomésticos alimentados por baterías de litio
• Verificación de la resistencia mecánica de la carcasa de la batería
• Pruebas de cumplimiento de la cláusula 19.10 de la IEC 63370
• Desarrollo de productos de baterías recargables
• Laboratorios de certificación de seguridad de baterías
• Fabricantes de electrodomésticos
• Fabricantes de equipos alimentados por baterías
