| Nombre De La Marca: | Sinuo |
| Número De Modelo: | SNQC1008 |
| Cuota De Producción: | 1 |
| Precio: | Customized |
| Condiciones De Pago: | T/T |
| Capacidad De Suministro: | 10 juegos por mes |
Prueba de impacto de martillo de péndulo de alta energía para cargadores de vehículos eléctricos en el código IEC 61851-1 IK

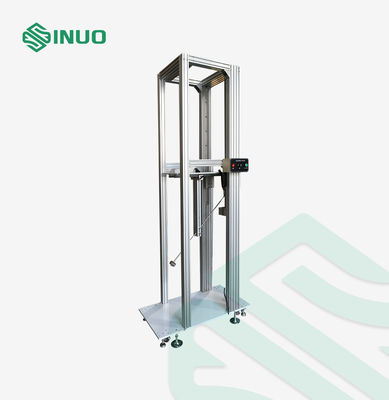

El probador de impacto de martillo de péndulo de alta energía SNQC1008 está diseñado para pruebas de resistencia mecánica y resistencia al impacto de estaciones de carga de vehículos eléctricos, gabinetes eléctricos, gabinetes de distribución de energía,cajas de medición, y armarios de interruptores.
Cumplir con los requisitos de protección contra impactos de la norma IEC 60068-2-75, la norma IEC 62262 IK y la cláusula 12 de la norma IEC 61851-1.11, el probador evaluará la capacidad de las carcasas de los equipos para resistir los impactos mecánicos externos mediante ensayos de impacto de péndulo controlado y de martillo vertical.
El SNQC1008 es ampliamente utilizado por los fabricantes de cargadores de vehículos eléctricos, fabricantes de equipos eléctricos, laboratorios de ensayo y centros de I + D para la verificación de impacto IK y la evaluación de la durabilidad de la carcasa.
| Área de aplicación | Muestras de ensayo típicas |
|---|---|
| Pruebas de los equipos de carga de vehículos eléctricos | Estaciones de carga de CA, estaciones de carga de CC, carcasas EVSE |
| Pruebas de impacto de las carcasas eléctricas | Las demás máquinas y aparatos para la fabricación o el almacenamiento de productos del capítulo 85 |
| Pruebas de seguridad eléctrica industrial | Equipos electrónicos de potencia y recintos eléctricos exteriores |
| Pruebas de laboratorio de certificación | Verificación del nivel de protección IK de acuerdo con las normas CEI |
| Especímenes y limitaciones | Estaciones de carga para vehículos eléctricos; gabinetes de distribución de energía; cajas de medición; gabinetes de interruptores |
| Principio del ensayo |
Prueba Eha ((Prueba con martillo de péndulo): el elemento de impacto se libera libremente desde una altura especificada a través de un tubo de péndulo de 1 metro y golpea la muestra en el punto más bajo de la trayectoria del péndulo.La energía de impacto se genera mediante la conversión de energía potencial gravitacional en energía cinética, logrando así el objetivo de los ensayos de impacto en la muestra. Prueba Ehc (prueba con martillo vertical): el elemento de impacto se libera libremente desde una altura determinada a través de un tubo de guía y golpea la muestra en el punto más bajo del recorrido vertical.La energía de impacto se genera mediante la conversión de la energía potencial gravitacional en energía cinética, logrando así el objetivo de los ensayos de impacto en la muestra. |
| Estructura y características | Estructura del carrito con soporte de montaje y ángulo de impacto verticalmente ajustables, adecuada para diferentes tamaños de estaciones de carga de vehículos eléctricos y requisitos de altura de impacto. |
| Medio ambiente de funcionamiento | Las dimensiones generales:W1300*D600*H3200mm;Peso: Aproximadamente 250 kg |
| Modelo | Se aplican los siguientes requisitos: | Se aplicará a los productos de la categoría "A" y "B". | Se aplicará a los productos de la categoría "A" y "B". | |
| Control y operación | Operación con botón | Control por PLC, funcionamiento por pantalla táctil | Control por PLC, funcionamiento por pantalla táctil | |
| Plataforma de muestra | - No, no lo sé. | - ¿ Qué? | - ¿ Qué? | |
| Función de prevención de impactos secundarios | - ¿ Qué? | - ¿ Qué? | - ¿ Qué? | |
| Rango de las muestras de ensayo |
Nota: El tamaño máximo de las estaciones de carga instaladas en la plataforma de muestra no deberá exceder de W × D × H = 1 × 1 × 2,0 m. La altura de las estaciones de carga en pie en el suelo no deberá exceder de 2,0 m.
|
|||
| Objetos de ensayo |
|
|||
| Sistema de accionamiento |
Elevación: motor + accionamiento del reductor Mecanismo de liberación: liberación electromagnética |
|||
| Sistema de transmisión | Tornos de bolas de precisión + rieles de guía lineales | |||
| Energía de impacto |
El martillo de péndulo: 2 J, 5 J, 10 J, 20 J, 50 J Martillo vertical: 2 J, 5 J, 10 J, 20 J, 50 J (opcional) |
|||
| Masa equivalente de los elementos de impacto |
Martillo de péndulo: 500 g,1.7kg,5kg,5kg,10kg±2%, (la cabeza de impacto angular es opcional) Martillo vertical: 500 g,1.7kg,5kg,5kg,10kg ± 2% (opcional) Construcción de acero inoxidable |
|||
| Cubo de péndulo |
longitud: 1000 mm, diámetro exterior: 15,9 mm tubo de acero longitud: 1000 mm, diámetro exterior: 10,0 mm tubo de acero |
|||
| Cubierta de martillo vertical | Capa de guía combinada con diferentes cabezas de martillo, tubo de acero inoxidable | |||
| La altura de la posición de impacto de la muestra (altura de elevación del péndulo) | Ajustable eléctricamente hacia arriba y hacia abajo,Corrente: 300~1800 mm | |||
| Altura de impacto del martillo vertical | 500 a 2000 mm | |||

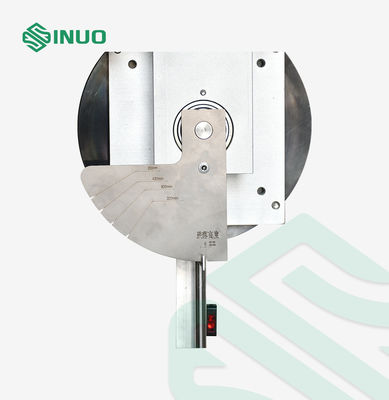

| Altura de caída (altura de impacto del péndulo) | 0° 500 mm, con indicación de escala correspondiente al ángulo de rotación del péndulo; el péndulo puede girar de 0° a 90° | |||

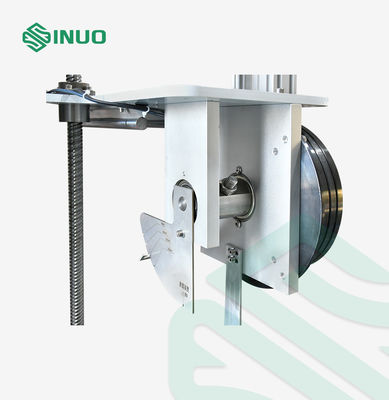

| Fijación y liberación del elemento de impacto | Mecanismo de fijación y liberación electromagnética de tipo pin | |||
| Placa de base | Placas de base de acero portante espeso | |||
| Método de traslado | Equipados con pies de apoyo y ruedas, que permiten el movimiento hasta la posición de impacto requerida. | |||
| Función opcional | Función de prevención de impactos secundarios | |||
| Apéndice | Cuadro de referencia para la selección de la energía de impacto y de los elementos de impacto | |||
Las tablas del anexo:Cuadro 1 Características de los elementos de impacto
| Energía/J | ≤ 1 ± 10% | 2 ± 5% | 5 ± 5% | 10 ± 5 por ciento | 20 ± 5 por ciento | 50 ± 5 por ciento |
| Masa equivalente ± 2% kg | 0.25(0.2) | 0.5 | 1.7 | 5 | 5 | 10 |
| El material | Las demás fibras | Acero | ||||
| R/mm | 10 | 25 | 25 | 50 | 50 | 50 |
| D/mm | 18.5 ((20) | 35 | 60 | 80 | 100 | 125 |
| f/mm | 6.2(10) | 7 | 10 | 20 | 20 | 25 |
| r/mm | - | - | 6 | - | 10 | 17 |
| Las demás partidas | Determinado según la masa equivalente, véase el apéndice A. | |||||
Cuadro 2 Altura de la caída
| Energía/J | 0.14 | 0.2 | (0,3) | 0.35 | (0,4) | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 | ||
| Masa equivalente en kg | 0.25 | (0,2) | 0.25 | (0,2) | 0.25 | (0,2) | (0,2) | 0.25 | 0.25 | 0.25 | 0.5 | 1.7 | 5 | 5 | 10 |
| Altura de caída ± 1% mm | 56 | (100) | 80 | (150) | 140 | El número de personas afectadas | (250) | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
|
Nota 1: Véase la nota de la cláusula 3.2.2. Nota 2:La unidad de energía Joule (J) en esta parte se deriva de la aceleración gravitacional estándar (g), donde el valor redondeado de g se toma como 10 m/s2. |
|||||||||||||||
Cuadro 3 Relación entre el código IK y la energía de impacto correspondiente
| Código de la IC | I00 | El número de unidades | El precio de venta | El número de unidades | El precio de venta | El precio de venta | El número de unidades | El número de unidades | El precio de venta | El número de personas afectadas | IC10 | IC11 |
| Energía de impacto/J | a) el | 0.14 | 0.2 | 0.35 | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 |
| Nota:IK11 está destinado a recintos especiales o redes de protección utilizados en entornos exteriores extremadamente duros.El IK11 no sustituirá al ensayo con bolsas de arena.. | ||||||||||||
| a Según esta norma, no se proporciona ninguna protección. | ||||||||||||
