IEC 62133 Cámara de ensayo de trituración y penetración de clavos de la batería para ensayos de seguridad del litio

Con el rápido desarrollo de los vehículos eléctricos, los sistemas de almacenamiento de energía y las aplicaciones de baterías de iones de litio, garantizar la seguridad de las baterías se ha convertido en un desafío crítico para los fabricantes de todo el mundo.

Las pruebas de aplastamiento y penetración con clavo simulan condiciones extremas de abuso mecánico para evaluar la resistencia de la batería a la deformación, los cortocircuitos internos y los riesgos de fuga térmica.

Estas pruebas ayudan a los fabricantes y laboratorios de baterías a:

• Validar el rendimiento de seguridad de la batería antes de la producción en masa
• Optimizar el diseño estructural de celdas y paquetes de baterías
• Reducir los riesgos causados por daños mecánicos
• Cumplir con las normas internacionales de seguridad de baterías
• Mejorar la fiabilidad de los sistemas de vehículos eléctricos y de almacenamiento de energía

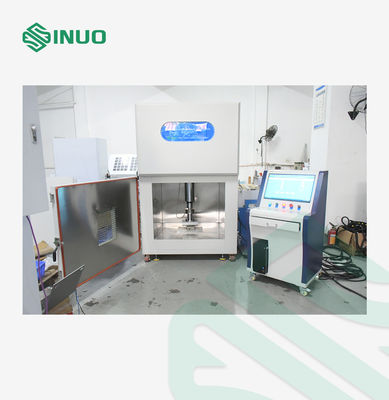

La cámara de prueba de aplastamiento y penetración con clavo de baterías está diseñada para evaluar el rendimiento de seguridad de las baterías de iones de litio, celdas de batería y módulos de baterías de vehículos eléctricos en condiciones extremas de abuso mecánico.

Durante el transporte, la carga, accidentes o eventos de fuga térmica, las baterías de litio pueden sufrir impactos externos, deformación por compresión o riesgos de cortocircuito interno. Las pruebas de aplastamiento y penetración con clavo simulan estas condiciones peligrosas para verificar la seguridad estructural de la batería, la respuesta del voltaje, la resistencia a la deformación y el comportamiento térmico.

Este sistema de prueba es ampliamente utilizado por fabricantes de baterías de litio, proveedores de baterías para vehículos eléctricos, laboratorios automotrices y organizaciones de certificación de terceros para la evaluación de seguridad y pruebas de cumplimiento de baterías.

El equipo cumple con las normas internacionales de prueba de baterías, incluidas SAE J2464, IEC 62133 e ISO 12405-4:2018, proporcionando datos de prueba fiables para la validación de la seguridad de la batería.

La muestra de batería se comprime utilizando una fuerza controlada o un valor de deformación para simular daños mecánicos causados por colisión de vehículos o presión externa.

Durante la prueba, el sistema monitoriza:

• Fuerza de aplastamiento
• Deformación por desplazamiento
• Cambio de voltaje de la batería
• Variación de temperatura

La prueba se detiene automáticamente cuando se alcanza la condición preestablecida, como:

• Fuerza de compresión requerida
• Deformación máxima
• Caída de voltaje a un valor especificado

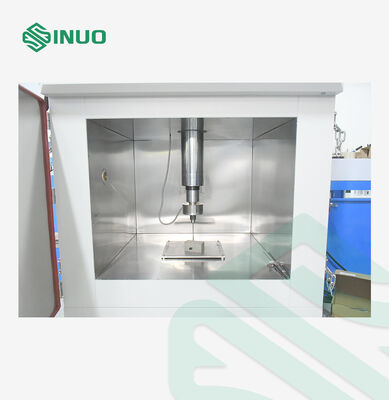

Un clavo de acero penetra la celda de la batería a una velocidad controlada para simular condiciones de cortocircuito interno.

El sistema registra:

• Cambio de voltaje
• Aumento de temperatura
• Desplazamiento de penetración
• Datos de curva de prueba

Esto ayuda a evaluar la resistencia de la batería a la fuga térmica y los peligros de seguridad.

El sistema proporciona un control de prueba flexible con múltiples criterios de parada automática, lo que garantiza una evaluación precisa y fiable de la seguridad de la batería.

Condiciones de parada admitidas:

• Control de presión
• Control de desplazamiento (deformación)
• Control de monitorización de voltaje

Se pueden combinar múltiples condiciones según los diferentes requisitos de prueba de baterías. La prueba se detendrá automáticamente cuando se alcance cualquiera de las condiciones preestablecidas, lo que mejora la eficiencia y la seguridad de las pruebas.

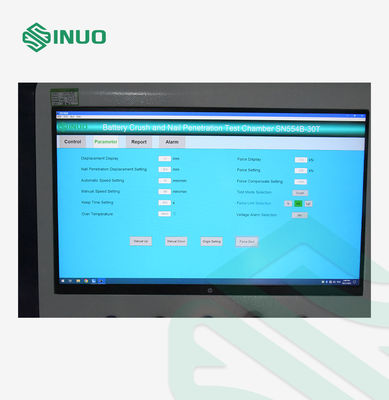

El sistema de control integrado monitoriza y registra continuamente los parámetros clave de prueba durante todo el proceso.

Parámetros de monitorización en tiempo real:

• Fuerza de aplastamiento
• Deformación por desplazamiento
• Temperatura de la batería
• Variación de voltaje
• Velocidad de prueba

Todos los datos de prueba, curvas y resultados se pueden guardar, comparar y exportar para su posterior análisis e informe.

Diseñada específicamente para aplicaciones de prueba de abuso de baterías de litio, la cámara integra múltiples funciones de protección de seguridad para minimizar los riesgos operativos.

Las características de seguridad incluyen:

• Ventana de observación a prueba de explosiones
• Estructura de alivio de presión automático
• Sistema de extracción de humos
• Interruptor de parada de emergencia
• Protección contra sobrecarga eléctrica

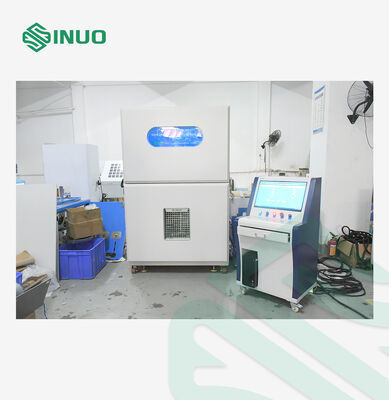

El sistema de control está separado de la cámara de prueba, lo que permite a los operadores realizar pruebas de aplastamiento y penetración con clavo de baterías a una distancia segura.

Este diseño de operación remota ayuda a proteger al personal de peligros potenciales como:

• Ruptura de la batería
• Emisión de humos
• Eventos de fuga térmica
