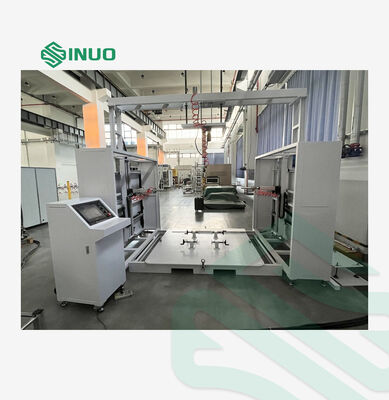

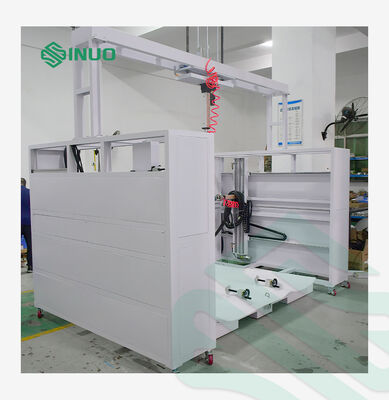

Banco de pruebas de carga estática IEC 61439-5 para pruebas de resistencia mecánica de envolventes de aparamenta

En el caso de los vehículos de la categoría N1 y N2, el valor de los valores de los valores de los vehículos de la categoría N1 será el valor de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores

Se aplicará el método de medición de la velocidad en el caso de los vehículos de las categorías M1 y M2.

1. Prueba de resistencia a la carga estática (CEI 61439-5, punto 10).2.101.2)
2. Prueba de resistencia a la torsión (IEC 61439-5, cláusula 8).2.101.3 y la cláusula 10.2.101.4)
3. Prueba de resistencia mecánica de las puertas (CEI 61439-5, cláusula 10).2.101.6 ; Q/GDW11008-2013, cláusula 7.2.2.1.2)
4. Prueba de resistencia a la fuerza axial de los insertos metálicos (CEI 61439-5, cláusula 10).2.101.7; CEI 61439-5, punto 8.2.101.3)
5. Prueba de rigidez para armarios y estantes (CEI 60297-1, cláusula 5).2.2 ; Q/GDW11008-2013, cláusula 7.2.2.1.1; CEI 61439-5, punto 8.2.101.1.1 Punto b)

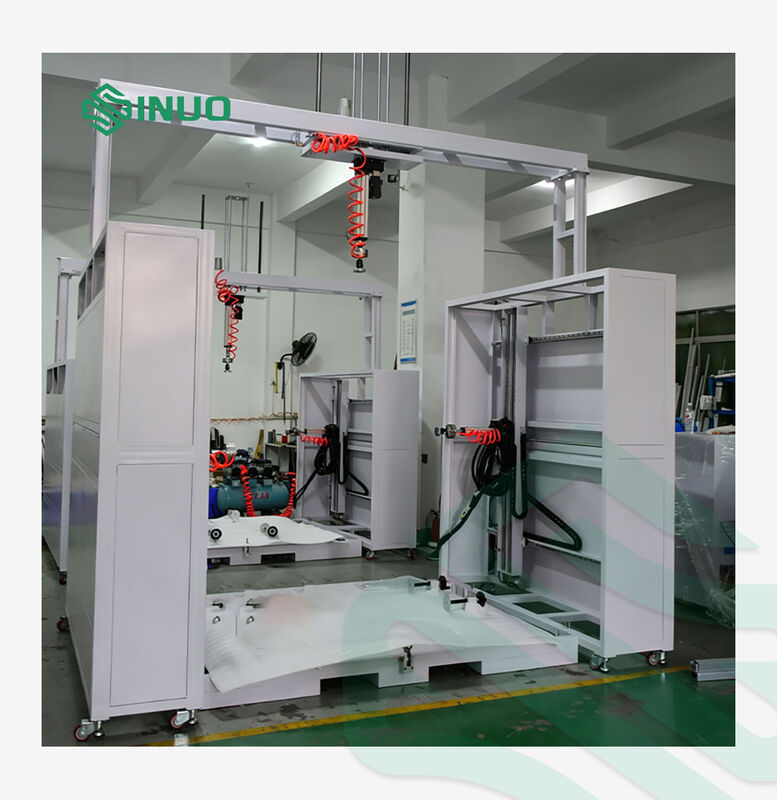

3 ejes con 8 grados de libertad

Manipulador horizontal izquierdo: se mueve hacia arriba, hacia abajo, hacia adelante y hacia atrás, aplica fuerza a través de desplazamiento izquierda-derecha

Manipulador horizontal derecho: se mueve hacia arriba, hacia abajo, hacia adelante y hacia atrás, aplica fuerza a través de desplazamiento izquierda-derecha

Manipulador vertical: se mueve hacia arriba y hacia abajo para aplicar fuerza

1. Aplicar una carga estática de 8500 N/m2 a la parte superior de la carcasa mediante un manipulador vertical, manteniendo la fuerza durante 5 minutos.
2. Equipado con 1 pieza de placa de prensado de 500*200 mm; las placas de prensado personalizadas que coinciden con las muestras están disponibles.

(Diagrama esquemático de la placa de presión)

1. Ferro de ángulo: 60×60×5 mm, longitud adaptada a la muestra de ensayo; la sección vertical fija en el extremo tiene 100 mm de largo.
2. Un tubo cuadrado de 800 mm, 1000 mm y 1400 mm de longitud, suministrado para diferentes muestras.

(Diagrama esquemático del tubo cuadrado)

3Aplicar una fuerza de 2 × 1000 N a través de los manipuladores horizontales izquierdo y derecho, con una duración de tensión de 30 segundos.

1Aplicar una fuerza de 50 N (450 N) u otra carga especificada en el borde superior de la puerta a una distancia de 300 mm de la bisagra, mantener la fuerza durante 3 segundos u otra duración requerida.

2Las dimensiones de los accesorios de elevación: longitud 1100 mm, altura 120 mm, ancho 120 mm.

3. Instalar la muestra de ensayo con el panel trasero montado.

(Diagrama esquemático del tablero trasero)

1. Aplicar la carga especificada en el cuadro 102 a las inserciones metálicas roscadas y sostener durante 10 segundos; utilizar un anillo de elevación universal más un gancho de peso o una conexión flexible de cadena de hierro.

(cuadro 102)

(Anillo de elevación universal + gancho de peso)

1. Aplicar una fuerza de 1200 N a las esquinas superiores delanteras y traseras de la carcasa mediante manipuladores horizontales izquierdo y derecho, duración de retención de la fuerza: 5 min (IEC 61439-5, cláusula 8).2.101.1.1 Punto b)
2. Aplicar cargas de 500N / 100N / 2000N en la posición 100 mm por debajo de la superficie superior en cuatro caras laterales de la carcasa mediante manipuladores horizontales izquierda y derecha, duración de la fuerza de retención:más de 1 minuto (clausula 5 de la norma IEC 60297-1).2.2)
3. Equipados con una placa de prensado de 500 × 100 mm y una placa de prensado de 1100 × 100 mm

(Diagrama esquemático de la placa de presión)

Norma correspondiente: IEC 61439-5 (Resistencia mecánica de las carcasas de los conjuntos de interruptores y controladores de baja tensión)

1Equipado con 15 piezas de pesos de 40 N, con ganchos de alambre de acero blando

1. IEC 61439-5 Conjuntos de interruptores y equipos de control de baja tensión
2. IEC 60297-1 Requisitos para el ensayo de rigidez de los gabinetes
3. IEC 62208 Requisitos generales para las cámaras vacías de los conjuntos de interruptores y controladores de baja tensión
4. IEC 61330 Subestaciones prefabricadas de alto/bajo voltaje

Adopta una gran base con posiciones de montaje de tornillos de varios orificios para adaptarse a más tipos de muestras de ensayo.

(Diagrama esquemático de montaje de la placa base)

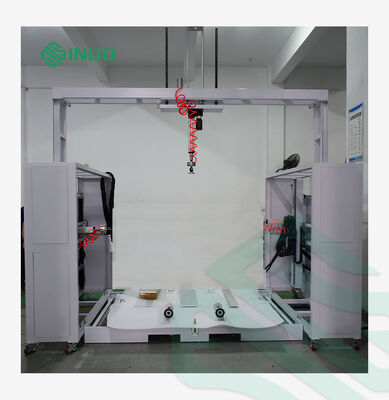

El equipo tiene una longitud de 3,3 metros, una anchura de 2,15 metros y una altura de 3,1 metros.
