Aparato de prueba de seguimiento de fugas IEC 62196-1 para conector de carga de VE y material aislante

Se aplica principalmente para probar dispositivos de conexión de carga conductiva para vehículos eléctricos (pistolas de carga, enchufes de carga, piezas de plástico aislante de cargadores a bordo, módulos de carga), componentes eléctricos a bordo de automóviles, conectores eléctricos de bajo voltaje, materiales aislantes sólidos para vehículos de nueva energía y plásticos de ingeniería.

Está diseñado para medir el rendimiento del índice de seguimiento comparativo (CTI) de materiales aislantes eléctricos sólidos cuando sus superficies están expuestas a agua contaminada bajo un campo eléctrico con un voltaje de prueba máximo de 600V.

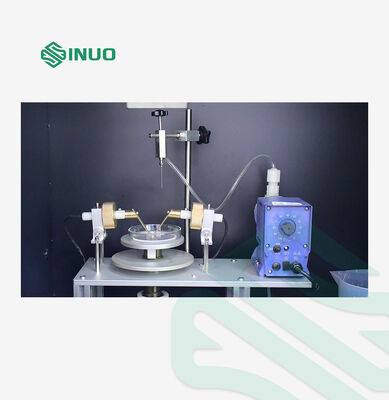

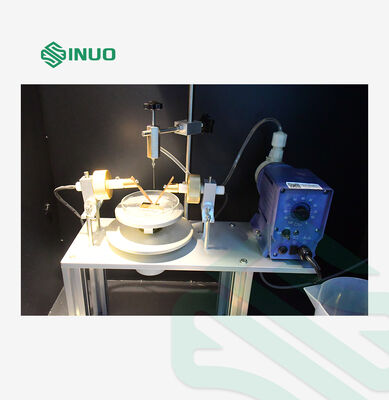

La prueba del Índice de Seguimiento Comparativo (CTI) se realiza en la superficie de materiales aislantes sólidos. Se aplica un voltaje definido entre electrodos de platino de dimensiones estándar (2 mm × 5 mm). Se deja caer un volumen especificado de líquido conductor (solución de NH₄Cl al 0,1%) a una altura fija de 35 mm a intervalos de 30 segundos.

Esta prueba evalúa la resistencia al seguimiento de las superficies de materiales aislantes sólidos bajo el efecto combinado del campo eléctrico y el medio húmedo/contaminado, y mide el Índice de Seguimiento Comparativo (CTI) y el Índice de Seguimiento de Prueba (PTI) del material.

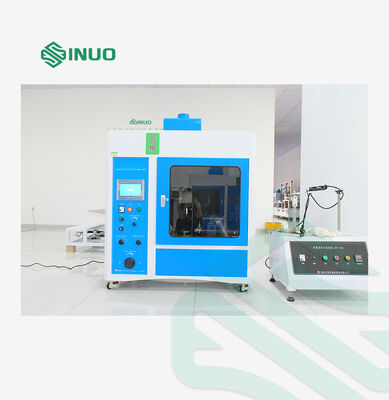

Estructura tipo gabinete con cámara de ventilación incorporada.

Fuente de Alimentación: Monofásica AC 220V±10%, 50/60Hz

Temperatura Ambiente: 10°C ~ 35°C

Humedad Relativa: 30% ~ 60%
