IEC 62196-1 Sistema de prueba de resistencia a corto plazo de conector de carga

Este equipo adopta un software de auto-programación y es operado mediante control por ordenador.proporcionar una operación fácil de usar.

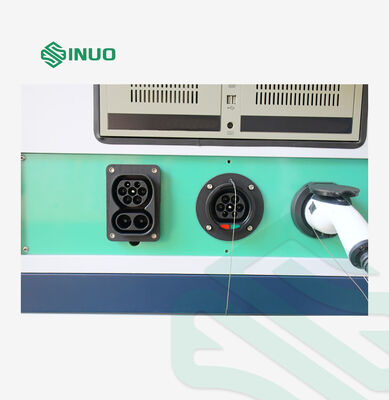

Este dispositivo está diseñado para evaluar las condiciones de calentamiento superficial de los conectores de carga y los accesorios eléctricos cuando están cargados con corriente nominal.y comprobar si el aumento de temperatura de los electrodos cumple las especificaciones estándar.

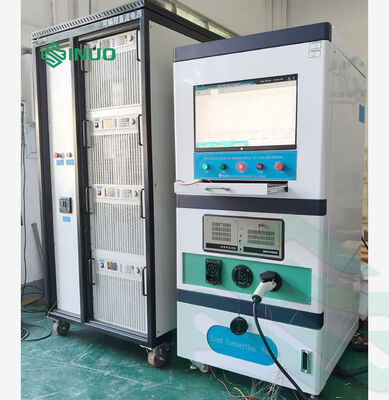

El probador de aumento de temperatura está compuesto principalmente por un sistema de control industrial, dos conjuntos de fuentes de alimentación de corriente continua (una unidad de alta potencia y una unidad de baja potencia),con una capacidad de carga de más de 300 W,.
Como equipo de ensayo dedicado a medida que integra múltiples módulos funcionales, es aplicable a ensayos de aumento de temperatura para todos los tipos de productos que requieren evaluación de aumento térmico.

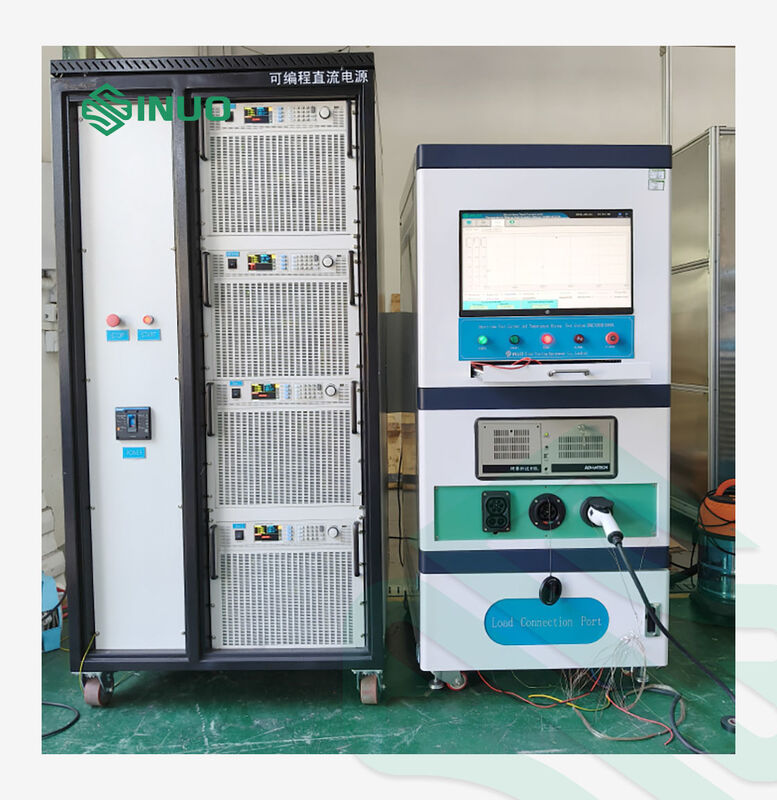

1. Una fuente de alimentación de CC que oscila entre 0 y 100A está construida dentro del gabinete de control, mientras que una fuente de alimentación externa de DC de 100 ~ 8000A está equipada.La fuente de alimentación externa se comunica con el gabinete de control, que puede proporcionar corriente de salida continua y estable de 0 a 8000A. No se requiere carga externa, ya que este dispositivo integra la fuente de energía y la carga electrónica en una sola unidad.Tanto la corriente de salida como el tiempo de control de encendido y apagado son totalmente ajustables.


2.

   Modelo 100A incorporado
   El gabinete de control está equipado con un escáner de temperatura comunicable de 24 canales integrado, compatible con los tipos de termopares K, E, R, B, N, T, J, S, WRE5-26 y WRE3-25.Soporta entrada de señal de corriente de 4 ∼20 mA con una frecuencia de muestreo de 1 Hz.

3.

   El sistema de control adopta el ordenador industrial Advantech, que presenta una alta estabilidad y un fuerte rendimiento antiinterferencia.Viene con varias interfaces incorporadas para realizar la comunicación con el escáner de temperatura y la fuente de alimentación de CCLas señales de temperatura y las señales eléctricas son aisladas y recogidas de forma independiente para evitar el cruce de sonido.

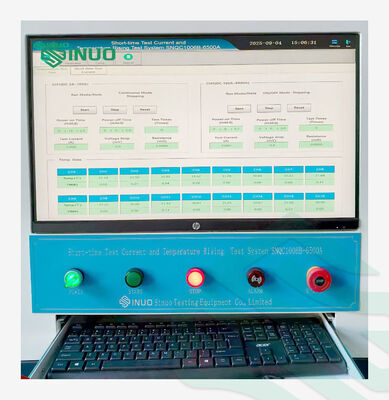

   El gabinete de control está equipado con una pantalla táctil LED a color de 21,5 pulgadas con más de 16 millones de colores, una resolución de no menos de 1280 × 800 y un brillo de al menos 500 cd/m2.La pantalla puede mostrar en tiempo real las curvas de aumento de la temperatura, así como en tiempo real el voltaje de salida, corriente y potencia de salida.

4.

   La fuente de alimentación de corriente continua de alta potencia de 8000A está equipada con cables de cobre extendidos de 3 metros de largo, que pueden cumplir con el requisito de transmisión de corriente máxima de 8000A.

5.

   Tanto el gabinete de control como la fuente de alimentación de corriente continua de alta corriente están equipados con pies de rueda para facilitar el movimiento y el transporte.
   Dimensiones generales: ancho ≤ 1200 mm, profundidad ≤ 1400 mm, altura ≤ 2000 mm, peso < 1000 kg.
