IEC 62196-1 Teste de resistencia del conector de carga EV para el funcionamiento normal

IEC 62196-1 Teste de resistencia del conector de carga EV para el funcionamiento normal

Nombre De La Marca:	Sinuo
Número De Modelo:	Se aplicará a los vehículos de motor de motor de motor.
Cuota De Producción:	1
Precio:	Customized
Condiciones De Pago:	T/T
Capacidad De Suministro:	10 juegos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

Calibration Certificate (Cost Additional)

Estaciones:

Estación única

Introducción:

0–150 mm, ajustable

Velocidad de prueba:

0–850 mm/s

Rango de medición de fuerza:

0 ~ 1000N

Modo de operación:

Funcionamiento manual o controlado por programa

Modo de conducción:

Servomotor con recubrimiento líquido y presión de bloqueo.

Detalles de empaquetado:

madera contrachapada

Capacidad de la fuente:

10 juegos por mes

Descripción del producto

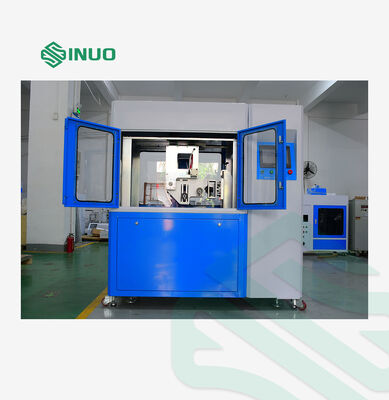

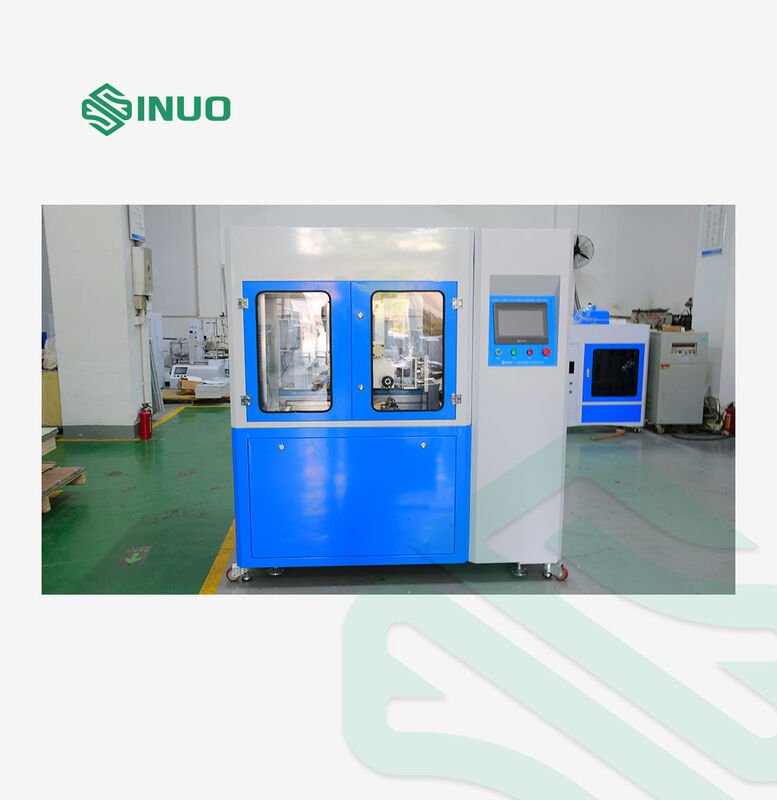

Probador de resistencia de funcionamiento normal y de conexión de carga EV IEC 62196-1

Información del producto

Este probador verifica si los accesorios eléctricos, como interfaces de carga de vehículos eléctricos, enchufes, enchufes y acopladores industriales, pueden resistir tensiones mecánicas, eléctricas y térmicas generadas durante el funcionamiento normal sin desgaste excesivo u otros defectos perjudiciales, para validar su confiabilidad.

IEC 62196-1 Teste de resistencia del conector de carga EV para el funcionamiento normal 0

Normas y cláusulas conformes

• IEC62196-1:2025Enchufes, tomas de corriente, conectores para vehículos y entradas para vehículos. Carga conductiva de vehículos eléctricos. Parte 1: Requisitos generales.cláusulas 22 y 23

• UL 2251 Sección 44

Muestras de prueba y alcance

Conectores de carga de vehículos eléctricos, clavijas, tomas y acopladores industriales.

Principio de prueba

Impulsado por un mecanismo de servomotor, el equipo realiza ciclos lineales repetidos de inserción y extracción en muestras de prueba. Admite carga eléctrica externa para pruebas de cierre y desconexión. Los parámetros que incluyen la duración del encendido/apagado, la velocidad de prueba, la carrera y el ángulo se pueden preestablecer a través de la pantalla táctil.

Estructura y características

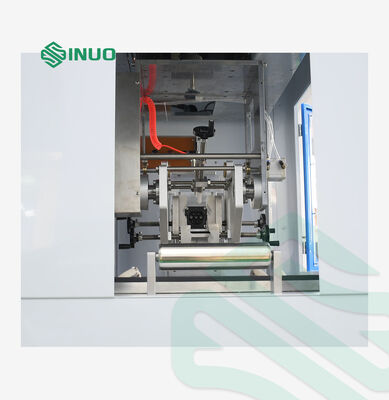

Adopta un bastidor de máquina integrado accionado por un servomotor con transmisión reductora de precisión. Equipado con una pantalla táctil a color que ofrece un funcionamiento fácil de usar y potentes funciones de visualización digital, además de un sistema de control PLC inteligente.
Viene con accesorios ajustables de 3 ejes, perfectamente adecuados para pruebas de vida útil de conectores de pistolas de carga.

Parámetros técnicos

Principales especificaciones de rendimiento
Artículos de prueba	a) Prueba de resistencia del mecanismo de bloqueo mecánico. b) Capacidad de análisis c) Funcionamiento normal (vida útil)
Alcance de la muestra de prueba	Pistolas de carga AC y DC
Estaciones	Estación única
Modo de control eléctrico	Control integrado inteligente con PLC Mitsubishi, operado a través de una pantalla táctil HMI en color de 7 pulgadas
Modo de operación	Funcionamiento manual o controlado por programa
Funciones	Capaz de simular el funcionamiento normal de interfaces de carga. Puede integrar ciclos de inserción/extracción y desbloqueo/bloqueo del dispositivo de bloqueo mecánico, o ejecutar pruebas individuales por separado. La velocidad de prueba, la duración de la prueba y el recuento de ciclos son totalmente programables.
Modo de conducción	Los servomotores impulsan los movimientos de inserción/extracción y agitación rotacional; Los cilindros de aire auxiliares controlan la apertura y el cierre del mecanismo del interruptor de enclavamiento.
Método de sujeción y fijación de la muestra	Dispositivos de sujeción mecánicos con estructura regulable en 3 ejes X/Y/Z. La posición de sujeción se puede ajustar libremente y es compatible con conectores de carga para vehículos eléctricos de CA y CC estándar de GB, EE. UU. y UE.
Función de rotación automática	Mecanismo de giro automático incorporado en la estación de sujeción de la pistola de carga, que admite una rotación de 90°. La duración de la retención después de la rotación es ajustable de 0 a 600 segundos.
Ciclos de prueba	Rango programable: 0 ~ 999.999 ciclos. La máquina se detendrá automáticamente una vez que se alcance el objetivo del ciclo preestablecido.
Duración del contacto decisivo	Ajustable de 1 a 999,9 segundos. Según el requisito estándar, el tiempo de retención del contacto eléctrico no será inferior a 2 segundos ni superior a 4 segundos.
Tasa de inserción y retiro	Rango programable: 0–10 ciclos por minuto (equivalente a 3,75 ciclos/min o 7,5 golpes/min)
Carrera de prueba	Ajustable de 0 a 150 mm (el espacio entre el enchufe de prueba y el receptáculo debe ser ≥50 mm según sea necesario)
Velocidad de prueba	0–850 mm/s, configurable directamente a través de la pantalla táctil
Visualización del valor de fuerza	Equipado con un sensor de fuerza de alcance de 100 kg para controlar la fuerza en tiempo real. Puede generar curvas de fuerza-tiempo, mostrar la fuerza máxima de inserción, la fuerza máxima de extracción y el valor de fuerza en tiempo real. Rango de medición de fuerza: 0 ~ 1000 N Error de indicación: ≤±0,5% FS Resolución: ≤0,1N
Dispositivo de bloqueo	Cuenta con función de prensado automático para mecanismos de bloqueo mecánico para simular condiciones de funcionamiento normales.
Tanques de solución	Se proporcionan tres tanques de líquido de prueba independientes, que pueden contener por separado las soluciones simuladas como se define en IEC 62196-1:2022: Tabla 10: Solución de simulación de lluvia ácida Tabla 11: Solución de simulación de agua salada Tabla 13: Solución de simulación de agua turbia
Parámetros de inmersión en líquido	Parámetros programables: ciclos de inmersión, duración de la inmersión, tiempo de secado al aire, ciclos de inserción/extracción y ciclos totales de prueba.
Carga	Conexión de carga externa compatible
Función de detección	Cuando se conecta una carga externa, la máquina activa una alarma de circuito abierto y registra el recuento del ciclo de prueba actual.
Protección de seguridad	Protección de tierra, protección contra cortocircuitos y protección contra sobrecargas.
Entorno operativo
Fuente de alimentación	CA 220 V ± 10 %, 50–60 Hz, 2 kW
Temperatura de funcionamiento	0–40°C
Rango de humedad	30%–90%
Dimensiones generales	Aprox. Ancho 1000 × Fondo 750 × Alto 1200 mm
Peso	Aprox. 150 kilogramos
