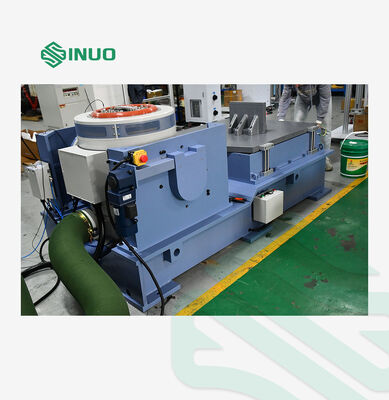

Máquina de prueba de vibración electromagnética de 1000 kgf 1-3000 Hz 300 kg de carga útil para pruebas de IEC MIL GB

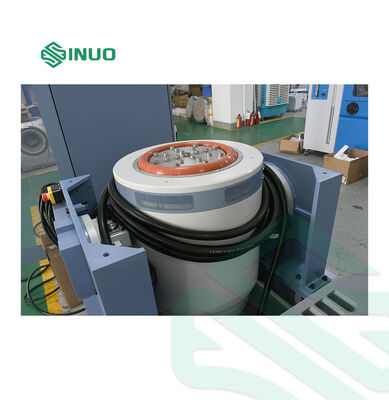

Parámetros del generador de excitación electromagnética A11S24

Fuerza de excitación sinusoidal máxima

1000kg.f pico

Fuerza excitante aleatoria máxima

1000kg.f r.ms

Fuerza máxima de excitación del impacto

2000kg.f pico

Rango de frecuencia

1~3000Hz

Desplazamiento máximo

51 mm páginas

Velocidad máxima

2m/s

Aceleración máxima

100G(980 m/s)²)

Frecuencia resonante de primer orden

3200Hz±5%

Carga efectiva

300 kilogramos

Frecuencia de aislamiento de vibraciones

2,5Hz

Diámetro de la bobina móvil

Ф240 mm

Peso de la bobina móvil

10 kilos

Atornillar la mesa

16×M10

Fuga de flujo

<10 gauss

Momento excéntrico permitido

300N·m

Tamaño del equipo

845mmx790mmx840mm (sin mesa de expansión)

Peso del equipo

Aprox. 1100Kg (sin mesa deslizante horizontal)

Amplificador de potencia de conmutación digital LA12K

Potencia de salida

12KVA

voltaje de salida

100V

Corriente de salida

100A

Eficiencia del amplificador

≥90%

Frecuencia de conmutación

116 kHz

Relación señal-ruido (SNR)

≥65dB

Nivel de ruido

≤70dB

Tamaño del amplificador

880mmx590mmx1720mm

Sistema de servoprotección

Función

Temperatura, presión del viento, sobredesplazamiento, sobretensión, sobrecorriente, subtensión de entrada, falla externa, fuente de alimentación de control, falla lógica, pérdida de fase de entrada

Controlador de vibración digital VCS-2

Configuración de hardware

2 canales de entrada simultáneos, 1 canal de salida

Choque sinusoidal, aleatorio y clásico.

Computadora de control

Computadora original con monitor LCD de 17", teclado y mouse óptico

Software

Con una interfaz de operación bilingüe (chino/inglés), admite análisis en el dominio del tiempo y en el dominio de la frecuencia, control de fuente de señal, análisis de barrido sinusoidal y más. Puede generar automáticamente informes de prueba WORD y presenta funciones para visualización de señales/datos, almacenamiento, configuración de parámetros de prueba y análisis de datos.

Sensor de aceleración LTE C04A07

Rango de frecuencia: 1-8000Hz

Sensibilidad: 30 unidades/g

Rango de temperatura: -40 - 160 ℃

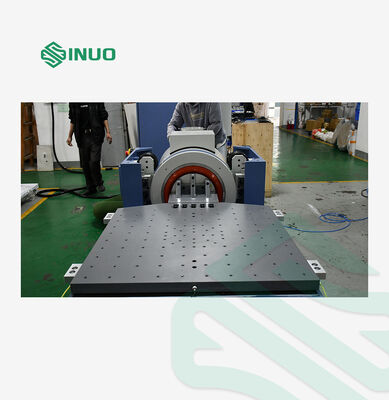

Mesa extensible vertical VT80

Material

Aleación de aluminio/magnesio, superficie anodizada dura.

Tamaño de la mesa

800 mm × 800 mm

Orificio fijo

Manguito de tornillo de acero inoxidable M8, duradero y resistente al desgaste.

Frecuencia de uso

Sinusoidal: 1000 Hz; Aleatorio: 1500Hz

Peso

Alrededor de 67,5 kg

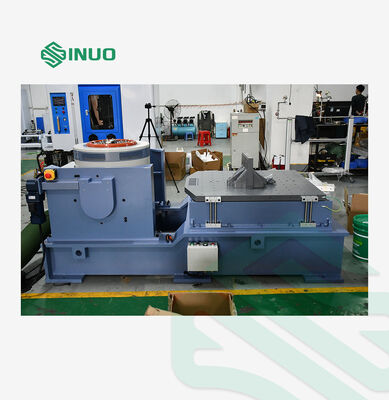

Mesa deslizante de película de aceite horizontal HG80

Material

Aleación de aluminio/magnesio, superficie anodizada dura.

Tamaño de la mesa

800 mm × 800 mm

Orificio fijo

Manguito de tornillo de acero inoxidable M8, duradero y resistente al desgaste.

Frecuencia de uso

Sinusoidal: 2000 Hz; Aleatorio: 2000Hz

Peso

Alrededor de 105 kg

Ventilador de refrigeración B402 (incluido silenciador)

Potencia del ventilador

4kW

Caudal del ventilador

40,8m³/minuto

Presión del ventilador

0,049 kgf/cm2

Requisitos eléctricos

Fuente de alimentación

CA trifásica 380V/50Hz, 25 KVA

Aire comprimido

0,6 MPa

Resistencia a tierra

≤4Ω
