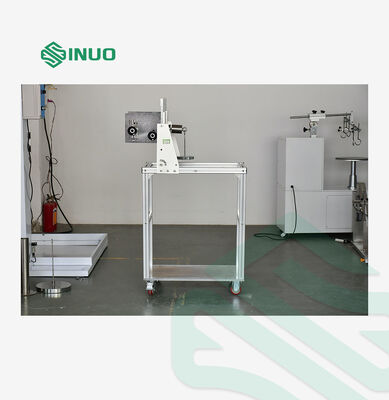

Aparato de prueba de confiabilidad de bloqueo y fuerza de extracción del conector EV compatible con IEC 62196-3 165~750N

Aparato de prueba de confiabilidad de bloqueo y fuerza de extracción del conector EV compatible con IEC 62196-3 165~750N

Descripción general del producto

Este aparato de prueba cumple con la Cláusula 14 de IEC 62196-3:2026, así como con las Cláusulas 14.1.5 y 14.1.6 (Figuras 13 y 14) de IEC 62196-1:2025. Está diseñado para verificar la fuerza de extracción de un enchufe de prueba extraído de las tomas de corriente e inspeccionar el funcionamiento del mecanismo de bloqueo del conector.

Requisitos técnicos

1. Fuerza de retirada

Monte los conectores de vehículos/tomas de corriente EV conmutados equipados con interbloqueo en el dispositivo de prueba especificado en la Figura 13 de IEC 62196‑1:2025, alineando el eje de separación verticalmente para la extracción hacia abajo de los accesorios de acoplamiento.
La fuerza de extracción de la toma de corriente (incluidos los pesos de prueba) deberá cumplir con los valores enumerados en la siguiente tabla:

2. Características de la estructura

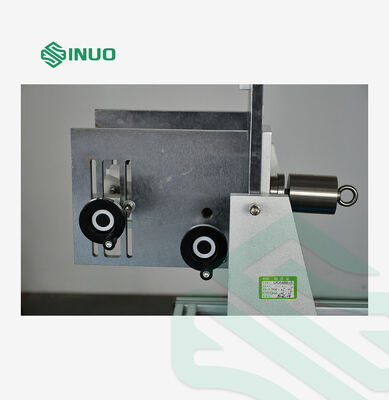

• Aparato de prueba de fuerza de retirada

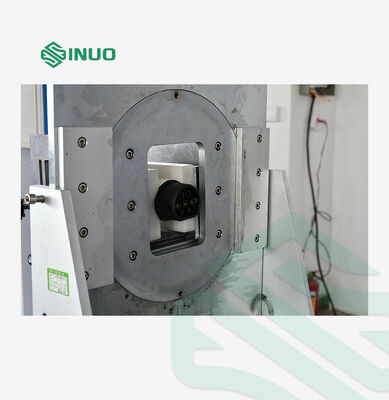

El probador consta de un dispositivo de montaje, un conjunto de sujeción, pesas principales, pesas auxiliares y un tapón de prueba.

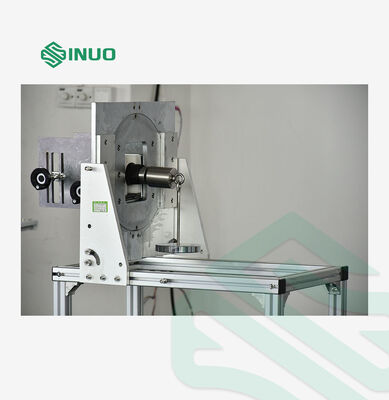

Diseño optimizado: dispositivo de tracción sustituido por contrapeso; El gancho de peso se conecta directamente al tapón de prueba, con un dispositivo de sujeción de muestra dedicado (la configuración se muestra en la figura 1).

Figura 1

• Verificación del Dispositivo de Enganche:

Campos de aplicación

• Fabricantes de componentes de carga de vehículos eléctricos: I+D, inspección entrante y prueba de fábrica de productos terminados de tomas de corriente AC/DC para vehículos eléctricos y conectores de carga de vehículos.

• Laboratorios de pruebas y certificación de terceros: Prueba previa antes de la certificación CB/UL/CE para verificar la fuerza de extracción y el rendimiento del bloqueo de dispositivos de carga.

• Fábricas de automóviles de nueva energía.: Control de calidad de los puertos de carga embarcados de vehículos.
