Máquina mecánica de la prueba de resistencia del conector del IEC 62196-1 EV con la impulsión serva

Máquina mecánica de la prueba de resistencia del conector del IEC 62196-1 EV con la impulsión serva

Nombre De La Marca:	Sinuo
Número De Modelo:	Se aplicará a los vehículos de motor de motor de motor.
Cuota De Producción:	1
Precio:	Customized
Condiciones De Pago:	T/T
Capacidad De Suministro:	10 juegos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

Calibration Certificate (Cost Additional)

Artículos fijos:

X/Y/Z ajustable en 3 ejes, universal para conectores GB/US/EUR AC/DC

Velocidad de prueba:

0–1100 mm/s (preconfigurable en la pantalla táctil)

Introducción:

0–150 mm (preajustable)

Ciclos de prueba:

0–999999 veces (preconfigurable, parada automática)

Tasa de enchufe/retiro:

0–10 veces/min (preconfigurable)

Sistema de control:

PLC Mitsubishi + HMI con pantalla táctil a color de 7 pulgadas

Monitoreo de la fuerza:

sensor de fuerza de 0 a 500 N; visualización de la curva de fuerza en tiempo real

Volteado automático:

Giro automático de 90° para prueba de inmersión de solución (tiempo de retención de 0 a 600 s)

Detalles de empaquetado:

madera contrachapada

Capacidad de la fuente:

10 juegos por mes

Resaltar:

Máquina de ensayo de conectores de vehículos eléctricos IEC 62196-1

probador de resistencia de conectores de vehículos eléctricos con servoacción

equipos de ensayo de vehículos eléctricos con garantía

Descripción del producto

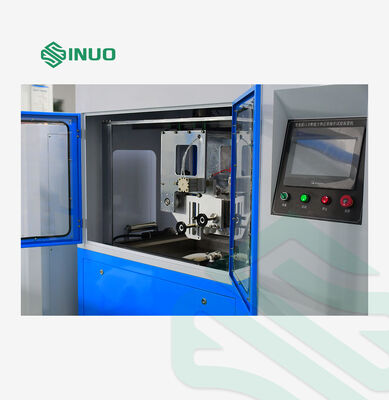

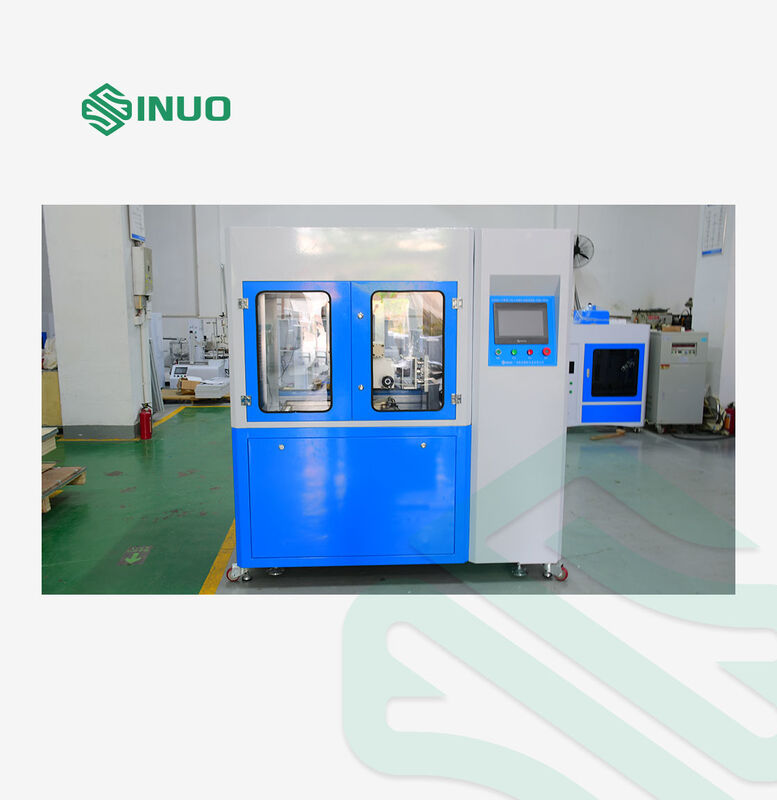

Máquina mecánica de la prueba de resistencia del conector del IEC 62196-1 EV con la impulsión serva

Descripción general del producto

Esta máquina de prueba está especialmente diseñada para realizar Prueba de capacidad de ruptura y prueba de funcionamiento normal. para interfaces de carga de vehículos eléctricos, enchufes, tomas y acopladores industriales. Verifica si los accesorios eléctricos pueden soportar tensiones mecánicas, eléctricas y térmicas repetidas durante el funcionamiento normal sin desgaste excesivo, deformación u otros efectos nocivos, a fin de validar la confiabilidad y la vida útil del producto. El equipo utiliza un mecanismo de accionamiento de servomotor para realizar acciones repetidas de conexión y desconexión; soporta una carga externa para pruebas de capacidad de ruptura. Todos los parámetros de prueba, incluido el tiempo de encendido/apagado, la velocidad de prueba, la carrera y el ángulo, se pueden preestablecer a través del panel de pantalla táctil.

Estándares de cumplimiento

IEC 62196-1:2022 Cláusula 22, Cláusula 23.2, Cláusula 23.3, Figura 15, Tabla 8, Tabla 9
IEC 62196-3:2022 Cláusula 22, Cláusula 23
IEC 60309-1:2012 Cláusula 20, Cláusula 21

Parámetros técnicos

Artículo	Especificación
Artículos de prueba	Prueba de capacidad de ruptura; Prueba de funcionamiento normal
Muestras de prueba	Pistolas de carga AC/DC, conectores para vehículos, enchufes, tomas de corriente, acopladores
Estación de prueba	Estación única
Sistema de control	PLC Mitsubishi + HMI con pantalla táctil a color de 7 pulgadas
Modo de operación	Manual / controlado por programa
Modo de conducción	Servomotor para enchufar/voltear; cilindro auxiliar para interruptor de enclavamiento
Artículos fijos	Sujeción mecánica; X/Y/Z ajustable en 3 ejes; universal para estándares GB/US/EUR
Volteado automático	giro automático de 90°; tiempo de retención del giro: 0–600 s
Ciclos de prueba	0–999999 veces (preconfigurable, parada automática)
Tiempo de conducción de capacidad de rotura	1–999,9 s (preajustable)
Tasa de conexión/retirada	0–10 veces/min (preconfigurable)
Carrera de prueba	0–150 mm (preajustable)
Velocidad de prueba	0–1100 mm/s (preconfigurable en la pantalla táctil)
Monitoreo de fuerza	sensor de fuerza de 0 a 500 N; curva en tiempo real; visualización de la fuerza máxima de inserción/extracción
Simulación de bloqueo	Función de prensa de bloqueo mecánico automático
Tanque de solución	1 juego (para prueba IEC 62196-1:2022 Cláusula 23.3.2)
Configuración de inmersión de solución	Tiempos de inmersión, tiempo de inmersión, tiempo de secado, ciclos de enchufe, todos programables
Modo de carga	Carga externa (compatible con SN2217-480V250A)
Función de alarma	Alarma de rotura de circuito y registro de recuento de pruebas bajo carga
Protección de seguridad	Protección de tierra, protección contra cortocircuitos, protección contra sobrecargas

Estructura y características
Estructura de marco rígido integrada
Accionamiento por servomotor con husillo de bolas de precisión y correa de distribución
PLC Mitsubishi + HMI con pantalla táctil a color de 7 pulgadas

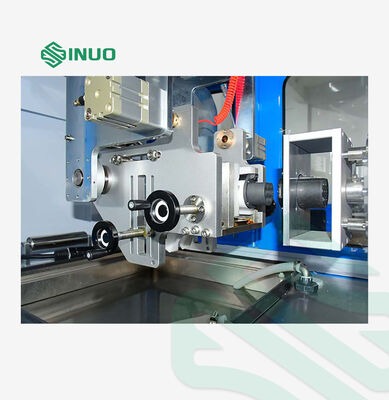

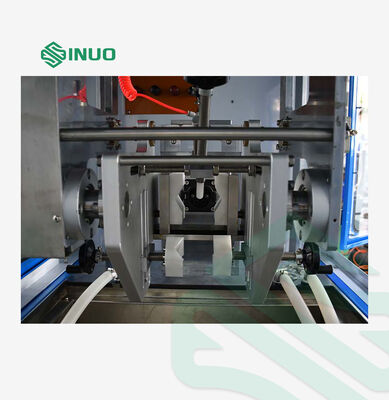

Accesorio ajustable de 3 ejes para una amplia compatibilidad
Mecanismo de giro automático de 90° para prueba de inmersión de solución
Monitoreo de fuerza en tiempo real y visualización de curvas
Simulación de dispositivo de bloqueo automático
Ciclos de prueba programables y función de parada automática
Entorno operativo
Fuente de alimentación: CA 220 V ± 10 % / 50–60 Hz, 2 kW
Temperatura de trabajo: 0–40 ℃
Humedad: 30 %–90 % HR
Dimensiones: aprox. Ancho1000×P750×Al1200mm
Peso: aprox. 150 kilos
