IEC 61851-23 Máquina de ensayo de tracción y par de anclaje de cables para estaciones de carga de vehículos eléctricos

IEC 61851-23 Máquina de ensayo de tracción y par de anclaje de cables para estaciones de carga de vehículos eléctricos

Nombre De La Marca:	Sinuo
Número De Modelo:	SNQC1007B
Cuota De Producción:	1
Precio:	Customized
Condiciones De Pago:	T/T
Capacidad De Suministro:	5 juegos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

Calibration Certificate (Cost Additional)

Tirar Aplicar:

Conozca 160n, 200n, 240n, 250n, 500n especificaciones, realizadas por la superposición de pesos

Aplicar el par:

Cumple con las especificaciones de 0,6 N·m, 0,7 N·m, 1,4 N·m, 2,7 N·m, 5,4 N·m, 11,0 N·m, 16,3 N·m,

Rueda de par:

R100 mm (ф200 mm) ± 0.5 mm

Ciclos de extracción:

1-999999 ciclos, se puede preestablecer, el valor predeterminado es 100 ± 1 ciclos

Fuente de alimentación:

CA220V±10%/50-60Hz, 1KW

Dimensiones:

aproximadamente W4000*D600*H1850mm

Detalles de empaquetado:

madera contrachapada

Capacidad de la fuente:

5 juegos por mes

Resaltar:

Prueba de anclaje de cable de la estación de carga de vehículos eléctricos

Máquina de ensayo de par IEC 61851-23

equipo de ensayo de tracción para carga de vehículos eléctricos

Descripción del producto

Máquina de Prueba de Tracción y Par de Anclaje de Cable IEC 61851-23 para Estaciones de Carga de Vehículos Eléctricos

Normas y Cláusulas Cumplidas:

Está diseñado y fabricado de acuerdo con la cláusula 11.6.102 y las Figuras 110, 111 y la Tabla 114 de la norma IEC 61851-23:2023.

Información del producto:

Muestras y restricciones	Estación de carga de vehículos eléctricos CA y CC
Propósito de la prueba	El anclaje del cable flexible del aparato deberá liberar a los conductores en los terminales de la fuerza de tracción y el par. Este dispositivo se utiliza para probar la capacidad del anclaje del cable o del dispositivo de fijación del cable de las estaciones de carga de VE CA/CC para soportar la fuerza de tracción y el par especificados.
Principio de prueba	La fuerza de tracción se realiza utilizando un motor para accionar un mecanismo de rueda excéntrica. La velocidad del motor es ajustable para garantizar que la fuerza de tracción se aplique con precisión cada vez. Está equipado con una función de monitoreo de la duración de la fuerza de tracción. El par se aplica mediante una bandeja impulsada por motor que levanta un peso; Cuando se alcanza el tiempo, la bandeja reinicia automáticamente el peso de elevación y finaliza la aplicación del par.
Estructura y características	El equipo adopta control PLC y accionamiento por motor. Los pesos aplican una fuerza de tracción estable, y el par se genera a través de la combinación de pesos y un brazo de par. El sistema permite establecer el número de aplicaciones de fuerza de tracción y la duración de la prueba de par. Una vez alcanzado el número preestablecido de ciclos o la duración, el equipo se detiene automáticamente. Después de la prueba, el desplazamiento máximo admisible del cable del conector de carga del VE no debe exceder el límite especificado en la norma. Este equipo es compatible con muestras de estaciones de carga equipadas con pistolas de carga de diferentes longitudes de cable.
Entorno de uso	Fuente de alimentación: AC220V±10%/50-60Hz, 1KW; temperatura de trabajo 0-40℃, humedad 30%-90%; Dimensiones: aproximadamente W4000D600H1850mm; peso: aproximadamente 300kg

Parámetros técnicos:

Contenido de la prueba	Pruebas de tracción y par de cables de estaciones de carga de VE
Estructura del equipo diagrama esquemático
Modo de operación de control	Control automático PLC, operación con pantalla táctil
Modo de accionamiento	Eléctrico

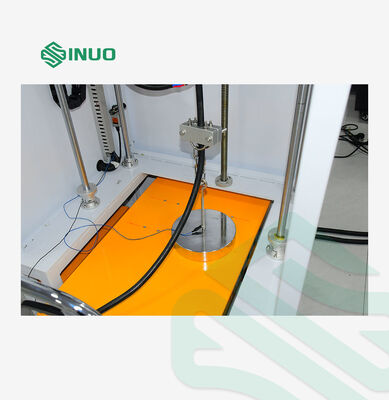

Aplicación de tracción	Cumple con las especificaciones de 160N, 200N, 240N, 250N, 500N, realizado mediante superposición de pesos
Aplicación de par	Cumple con las especificaciones de 0.6N·m, 0.7N·m, 1.4N·m, 2.7N·m, 5.4N·m, 11.0N·m, 16.3N·m, realizado mediante superposición de pesos

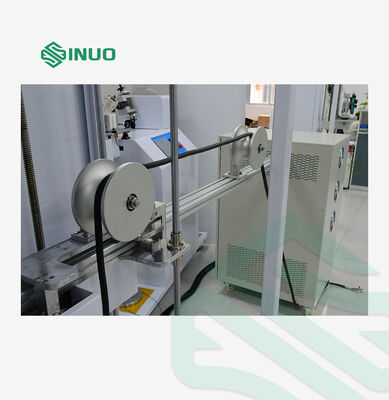

Rueda de par	R100mm(Φ200mm) ±0.5mm
Frecuencia de tracción	1 vez/s, el tiempo de tracción real se detecta mediante señal eléctrica
Ciclos de tracción	1-999999 ciclos, se puede preestablecer, el valor predeterminado es 100±1 ciclos
Tiempo de aplicación de par	0-99H59M59S, se puede preestablecer
Protección contra fallos de alimentación	Con función de memoria de almacenamiento de datos por corte de energía
Accesorio	Abrazadera universal, un juego
Tabla de selección de pesos Configuración adicional
El equipo cuenta con una altura de accesorio ajustable que varía de 500 a 1200 mm (es decir, la posición de salida del cable), lo que le permite cumplir con los requisitos de prueba de estaciones de carga con diferentes posiciones de salida de cable.	Detalles del producto

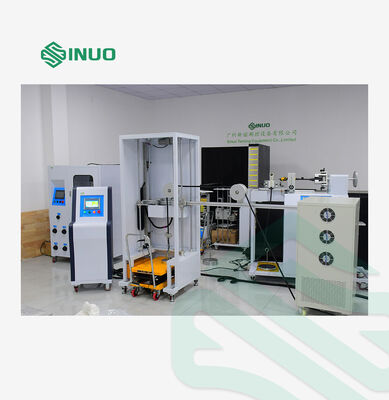

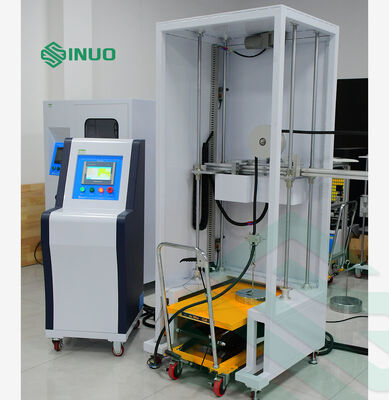

IEC 61851-23 Máquina de ensayo de tracción y par de anclaje de cables para estaciones de carga de vehículos eléctricos 2
