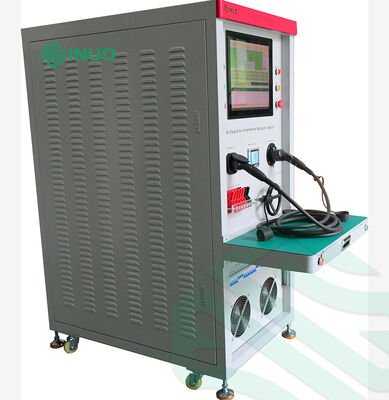

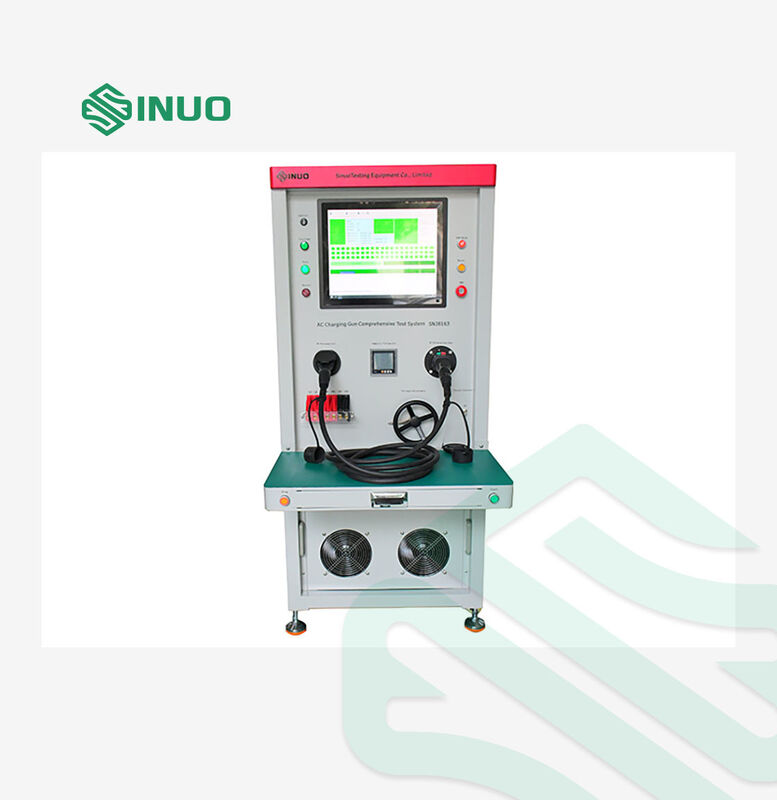

Sistema integral de prueba de pistolas de carga de CA IEC 62196-1

El dispositivo viene con un escáner para leer códigos de barras o códigos QR en las muestras de prueba.

Escanear el producto antes del ensayo; después del ensayo, el código escaneado se asocia automáticamente con el registro del ensayo, lo que permite la trazabilidad.

Las pruebas de interrupción, continuidad, cortocircuito y secuencia de cableado se realizan mediante escaneo de entrada/salida de PLC.

El PLC determina automáticamente el paso/fallo.

1 5000 Ω, exactitud: 1%

Se pueden establecer límites superiores e inferiores para determinar la calidad del producto.

Se aplicará el método de comprobación de las emisiones de gases de efecto invernadero.No presionado RC: 680Ω, presionado RC+R4:3.38 kΩSe aplicará el método de ensayo siguiente:No presionado RC: 220Ω, presionado RC+R4:3.52 kΩSe aplicará el método siguiente:No presionado RC: 100Ω, presionado RC+R4:3.4 kΩ

La precisión de medición de la resistencia debe alcanzar el 1% ∼2%.

100 50000 Ω, exactitud: 2%

Se pueden establecer límites superiores e inferiores para determinar la calidad de la continuidad

Mide la caída de voltaje en los conectores bajo condiciones de corriente nominal y de sobrecarga.

Transformador ajustable trifásico incorporado: 0-380V de salida, carga ajustable trifásica 0-35A.

Áreas de ensayo admitidas:

• 3.3 kW 16A de una sola fase
• 7.4 kW 32A de una fase 11 kW 16A de tres fases 22 kW 32A de tres fases

El número de unidades de la unidad de control de la unidad de control de la unidad de control de la unidad de control de la unidad de control de la unidad de control de la unidad.

Las medidas de seguridad se aplican a las instalaciones de la categoría 1 de la Directiva 2008/57/CE, incluidas las instalaciones de la categoría 2 de la Directiva 2008/57/CE.

Parámetros:

1.Voltaje de ensayo: CC 100 1000V (ajustable)

2.Límite inferior: 1 M1 GΩ (ajustable)

3.Exactitud: ± 5%

4.Alarma cuando la resistencia < el valor establecido

El número de unidades de la unidad de control de la unidad de control de la unidad de control de la unidad de control de la unidad de control de la unidad de control de la unidad.

Las medidas de seguridad se aplicarán a las instalaciones de las categorías IIa y IIIa, incluidas las instalaciones de las categorías IIIa y IV.

Parámetros:

1.Voltaje de ensayo: CA 0 5 kV / CC 0 6 kV (regulable)

2.Límite de corriente de fuga: CA 0,1 ∼ 20 mA, CC 0,01 ∼ 5 mA

3.Exactitud: ±1,5% + 3 dígitos

4.Manifestación digital del voltaje, ajuste automático programable

5.Alarma si la corriente de fuga excede el valor establecido

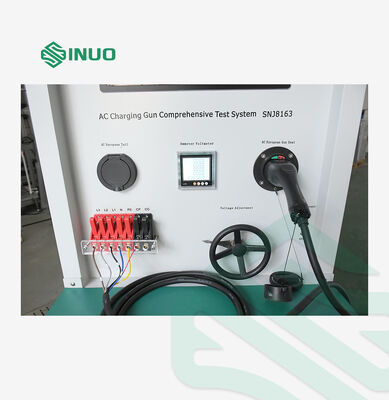

Contenedor de enchufe de vehículo de CA UE, contenedor de enchufe de pedestal de CA UE, contenedor de enchufe de CA GB,

Contenedor de enchufe de CA de Estados Unidos

Un dispositivo especial de prensado que coincida con el producto de ensayo, con abrazadera y

placa de protección

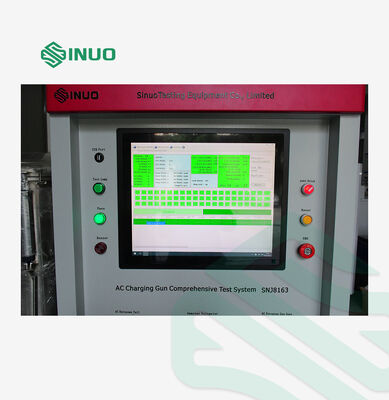

1Soporta Win 7 y Win 10, todos los parámetros pueden configurarse a través del software.

2Los resultados de cada producto se guardan en el ordenador en tiempo real para facilitar el acceso, la visualización y el análisis.

3Las interfaces de comunicación están reservadas para la conexión opcional a los sistemas MES, lo que permite subir los datos de ensayo a la base de datos MES para su gestión y control.

3Los datos de ensayo se almacenan inmediatamente después de su finalización.

4Los datos de ensayo almacenados pueden exportarse en formato TXT o Excel.

1.Rollas móviles con función de bloqueo.

2.Conectividad MES: Opcional, se aplica un coste adicional.
