IEC 61851 Dispositivo de ensayo de impacto de péndulo
Normas aplicables:
Las condiciones de ensayo de las máquinas de ensayo deberán ser:2014
Las especificaciones de la IEC 62262:2021
Se aplicará el procedimiento siguiente:
Las condiciones de ensayo de los equipos de ensayo deberán ser las siguientes:2022
Muestra de ensayo y alcance:
Pilas de carga AC/DC para vehículos eléctricos, gabinetes de transformadores y cajas de medición.
Objetivo del ensayo:
Este equipo se utiliza para realizar ensayos de resistencia mecánica en pilas de carga de vehículos eléctricos o gabinetes de transformadores utilizados en sistemas de carga de vehículos eléctricos.
Principio del ensayo:
Prueba Eh a: Impacto con el martillo del péndulo
El elemento de impacto se libera libremente a través de un tubo de péndulo de 1 metro desde una altura definida y golpea la muestra en la posición vertical más baja.El ensayo se realiza convirtiendo la energía potencial gravitacional en energía cinética.
Prueba Eh c: Impacto del martillo de caída libre vertical
El elemento de impacto cae verticalmente a través de un tubo de guía desde una altura determinada en estado estático y golpea la superficie horizontal de la muestra.El ensayo se realiza convirtiendo la energía potencial gravitacional en energía cinética.
Estructura y características:

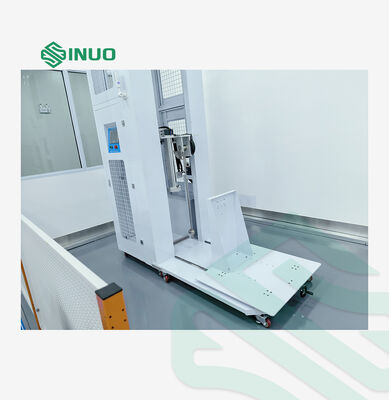

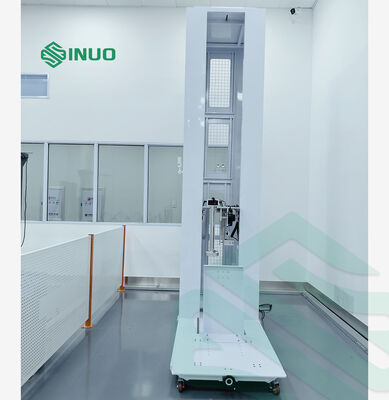

Como se muestra en el diseño a continuación, el sistema consta de estructuras izquierda y derecha.Lado izquierdo: mecanismo de ajuste y liberación del péndulo,Lado derecho: plataforma de montaje de la muestra

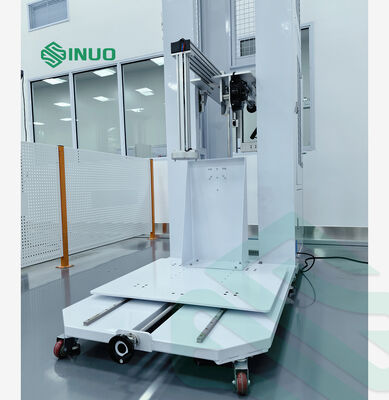

1.La unidad de impacto del péndulo está montada en una estructura de carrito de ruedas, lo que permite probar grandes pilas de carga de CC desde diferentes lados.Los pequeños cargadores AC/DC pueden montarse en la plataforma, incluidos los ensayos en el fondo y en el lado trasero..
2.Tanto el péndulo como los mecanismos de caída vertical son eléctricamente ajustables en altura, con un rango de 0,2 a 2,5 m.
3.El ángulo de impacto es ajustable para satisfacer diferentes alturas de caída, soportando los niveles de energía IK06 IK11 (1 50 J).
4.Función anti-impacto secundario para el sistema de péndulo.
5.Libertamiento electromagnético para el péndulo y el martillo con control remoto de una tecla.
6.Reemplazo rápido de los elementos de impacto.
7.Sistema de control PLC con pantalla táctil y control remoto infrarrojo.
8.Marco de acero A3 con acabado recubierto de polvo para una alta rigidez y estabilidad.
Parámetros técnicos:
|
Modelo |
Se aplicará a los productos de la categoría "A" y "B". |
|
Sistema de control |
Control PLC, funcionamiento con pantalla táctil Todas las funciones, incluido el levantamiento y la liberación, están integradas en la pantalla táctil, con soporte de control remoto infrarrojo. |
|
Rango de las muestras de ensayo |
1,Las demás instalaciones para la fabricación de la partida 8545 2,Las demás instalaciones de carga de corriente continua Nota: Tamaño máximo de la muestra en la plataforma: W×D×H = 1 × 1 × 2,0 m
|
|
Funciones de ensayo |
1,Prueba de impacto con péndulo (impacto lateral) 2,Prueba de impacto con martillo de caída (impacto en la superficie superior) |
|
Sistema de accionamiento |
Motor + reductor para elevación; sistema de liberación electromagnética. |
|
Sistema de transmisión |
Tornos de bolas de precisión + riel de guía lineal. |
|
Estructura del sistema |
Estructura de marco con plataforma de muestras. Mecanismo de impacto instalado en el marco; muestras grandes pueden colocarse directamente en el suelo. Revestimiento de acero con recubrimiento resistente a la corrosión.
|
|
Impacto secundario |
Sí, bloqueo automático del tubo de rebote |
|
Ajuste de altura |
Motorizado mediante entrada de pantalla táctil |
|
Método de liberación |
Función electromagnética con una sola tecla |
|
Energía de impacto |
1,2,5,10,20J,50J ((IK06 IK11)
|
|
Masa equivalente de la unidad de impacto del péndulo |
250 g, 500 g,1.7 kg,5 kg,5 kg,10 kg±1%, obtenido mediante una combinación de tubos de péndulo |
|
Las demás |
1J: tubo de acero Ø9 mm, longitud 1000 mm, espesor de pared 0,5 mm 2J: Ø10 mm tubo de acero, longitud 1000 mm 5·50J: Ø15,9 mm tubo de acero, longitud 1000 mm |
|
Alturas de ensayo |
elevación eléctrica, curso 200 ∼ 2500 mm, control por pantalla táctil |
|
Altura de caída |
Rango: 0-500 mm, con pantalla de escala, ángulo de impacto ajustable
|
|
Sistema de elevación |
motorizado, con ajuste de altura mediante pantalla táctil |
|
Sistema de liberación |
con un sistema de descarga electromagnética con un solo botón |
|
Rango de energía de impacto |
1 / 2 / 5 / 10 / 20 / 50 J (IK06 IK11) |
|
Masas equivalentes |
250 g, 500 g,1.7 kg,5 kg,5 kg,10 kg±1%, sistema basado en el propio peso |
|
Las demás |
1,2,5,10,20J,50J,tubos dedicados para cada nivel de energía |
|
Placa de base |
Plata base reforzada de acero pesado |
|
Altura de impacto de la muestra |
Ajuste eléctrico vertical con un curso de 200 ∼ 2500 mm, controlado mediante pantalla táctil |
|
Posicionamiento horizontal del espécimen en caso de impacto |
Posición de extensión ajustable del mecanismo de peso de caída, que permite el impacto en diferentes puntos de la superficie superior de la muestra |
|
Altura de caída |
Display digital en pantalla táctil; la altura se puede ajustar después del contacto inicial mediante control de pantalla táctil |
|
Estructura de la plataforma de muestra |
|
|
Las dimensiones |
1.0*1,2 m, capaz de sujetar muestras de hasta 1,0 × 1,0 m |
|
Placa de base |
Placa de acero de 10 mm de espesor con orificios de montaje roscados dispuestos de acuerdo con los requisitos de disposición de la muestra |
|
Columnas de apoyo |
columnas de montaje vertical compatibles con paneles de muestra montados en la parte trasera |
|
Estructura de conexión y separación rápidas |
Permite la conexión o separación del marco de impacto; se utiliza en modo conectado para muestras pequeñas y en modo separado para grandes pilas de carga de CC (estaciones de carga EV) |
|
Seguridad y características funcionales |
1.Protección contra la sobrecarga del motor 2.Protección de parada de emergencia 3.Sistema de indicadores de estado en tres colores: Amarillo: en espera Verde: corriendo Rojo: alarma Indicación del estado del sistema en tiempo real 4.Sistema de protección contra fugas incluido |
|
Diseño de la movilidad |
Tanto el marco de impacto como la plataforma de muestreo están equipados con estructuras de soporte y ruedas de rodillo, lo que permite la movilidad y el bloqueo seguro al suelo cuando se coloca. |
Los cuadros del anexo:
![]()
Cuadro 3 Relación entre el código IK y la energía correspondiente
|
Código de la IC |
I00 |
El número de unidades |
El precio de venta |
El número de unidades |
El precio de venta |
El precio de venta |
El número de unidades |
El número de unidades |
El precio de venta |
El número de personas afectadas |
IC10 |
El11 |
|
Energía / J |
a) el |
0.14 |
0.2 |
0.35 |
0.5 |
0.7 |
1 |
2 |
5 |
10 |
20 |
50 |
|
Nota 1. Si se requiere una energía de impacto mayor, el valor recomendado es de 50 J. Nota 2: Algunas otras normas utilizan un solo dígito para indicar la energía de impacto especificada. |
||||||||||||
