IEC60068-2-2 Agitador de vibración con equipo de ensayo de cámara climática -40°C+180°C

IEC60068-2-2 Agitador de vibración con equipo de ensayo de cámara climática -40°C+180°C

Estándares y cláusulas cumplidas

IEC 60068-2-1:2007 Pruebas ambientales para productos eléctricos y eléctricos - Parte 2-1: Pruebas - Prueba A: Frío, IDT

IEC60068-2-2: 2007 Pruebas ambientales-parte 2-1:ensayos- ensayo B-calor seco, IDT

IEC60068-2-30:2005 Pruebas ambientales - Parte 2-30:Ensayos-Ensayo Db.: Calor húmedo, ciclo (12h+12h), IDT

El ensayo de la calidad de los materiales de ensayo debe realizarse en un ambiente de ensayo.

Estado, IDT

Descripción general del producto

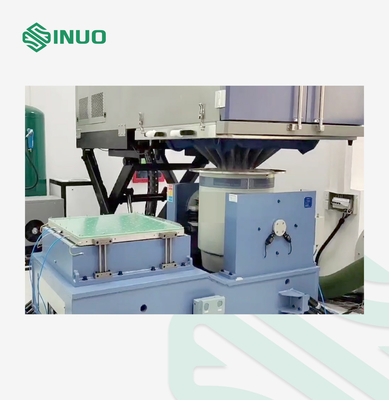

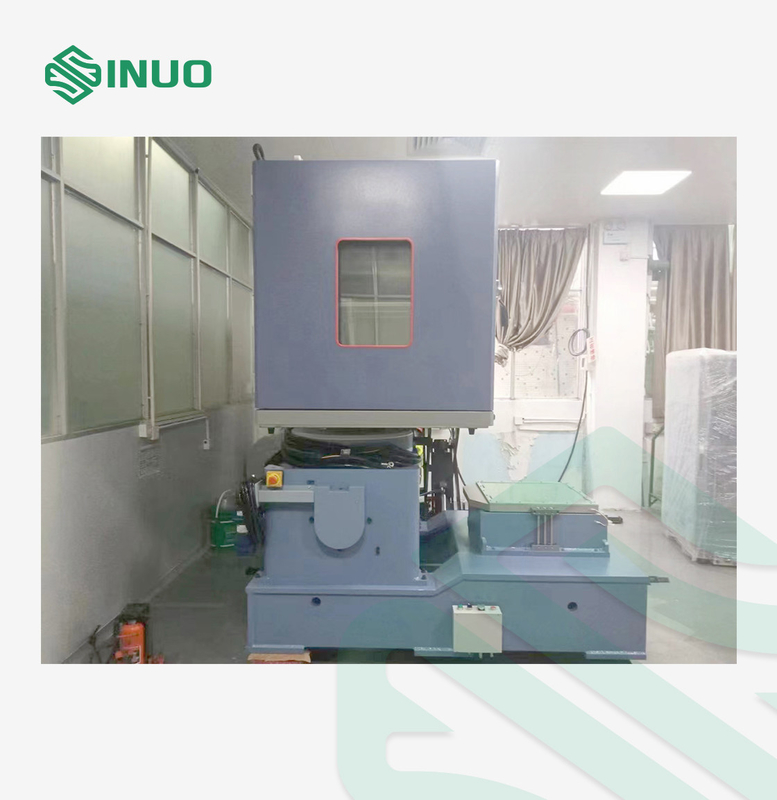

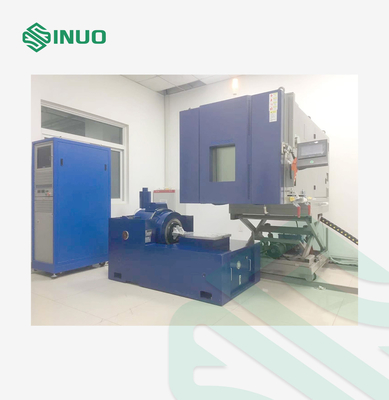

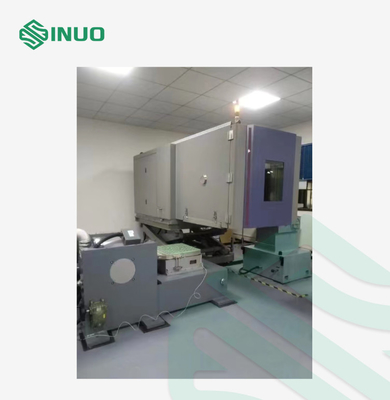

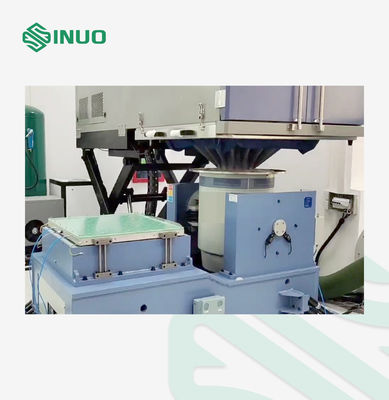

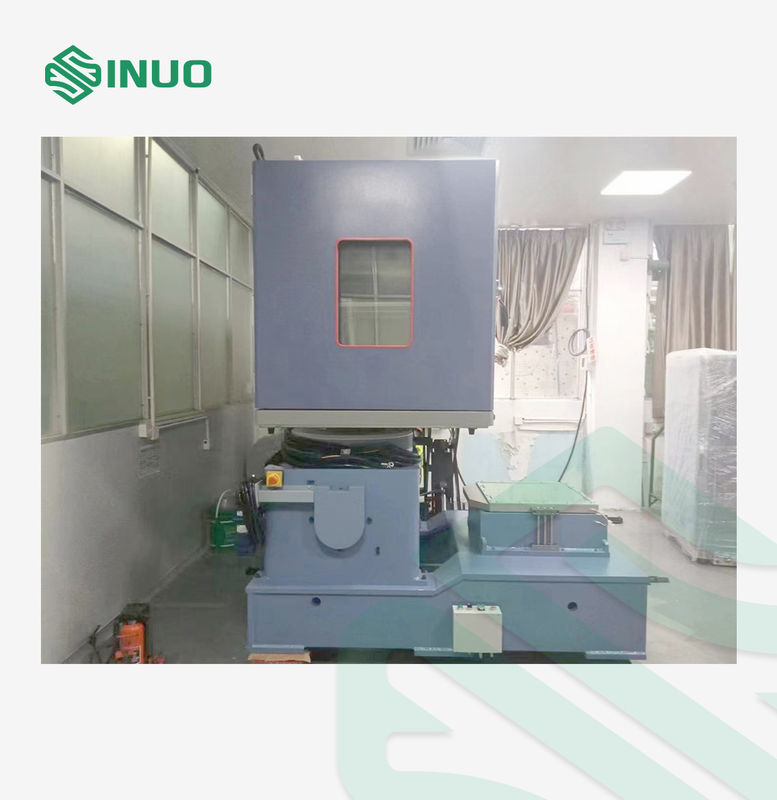

Se utiliza para proporcionar un entorno de cambio de temperatura y humedad para la industria aeroespacial, la aviación, el petróleo de aviación, productos químicos, electrónica,comunicaciones y otras unidades de investigación y producción científicaAl mismo tiempo, la tensión de vibración eléctrica se puede aplicar a la muestra de ensayo de acuerdo con el período especificado en la cámara de ensayo para probar la fiabilidad y adaptación de la muestra.La introducción del producto se divide en dos partes, la primera parte es la máquina de ensayo de vibración electromagnética SN553-EV322HG120VT120.GP.VCS-2, y la segunda parte es la cámara de ensayo integral de temperatura, humedad y vibración SN888-7200B-CT. No tiene ningún tipo de riesgo.

Parámetros técnicos

Descripción de la función del controlador de vibración digital

Control aleatorio

Según el diagrama del espectro de potencia definido por el usuario (hecho por el editor del espectro de destino), el control aleatorio adopta el método de ecualización de la función de transferencia.Continuamente salida de señales aleatorias gaussianas para implementar rápidamente en tiempo real y preciso control de circuito cerrado multicanalLos algoritmos de control adaptativos incorporados reaccionan rápidamente a las no linealidades del sistema, a la frecuencia de resonancia y a los cambios de carga.

Rango de frecuencia: 0 ~ 4800Hz, extensible hasta 18750Hz

Resolución: 100, 200, 400, 800, 1600, 3200 líneas espectrales

Rango de potencia de control: > 90 dB

Estrategia de control: control de un solo canal, promedio ponderado, valor máximo, valor mínimo.

Control del seno

El seno proporciona señales de barrido seno y seno de calidad analógica con control sobre la amplitud de la forma de onda seno.y la duración de la estancia se puede determinar mediante la configuración del tiempo o el número de ciclos de la señal sinusoidal.

Rango de frecuencia: 1 Hz~5000 Hz, ampliable hasta 10000 Hz

Tiempo de circuito cerrado: 5 ms

Distorsión armónica: < 100 dB

Modo de barrido de frecuencia: barrido de frecuencia lineal 0~6000 Hz/min.

Dirección de barrido: arriba, abajo

Duración del barrido: se puede establecer como el número de barridos o tiempos de prueba.

Choque clásico

Adopte el método de ecualización de la función de transferencia, soporte de media onda senoidal, onda de campana, onda rectangular, onda trapezoidal, onda de dientes de sierra de pico frontal, onda de dientes de sierra de pico trasero, onda triangular.Los usuarios también pueden introducir el valor de pico de pulso de acuerdo con sus necesidades.

Duración del pulso de 0,5 a 3.000 ms

Ancho de banda de análisis máximo 18750 Hz

Tamaño del marco: hasta 16384

Cumplir con las normas: MIL-STD-810 (estándar militar estadounidense), estándar ISO, límite de control de interrupción definido por el usuario.
