Equipo de prueba del chapoteo del agua helada VW80000 para las piezas automotrices

Equipo de prueba del chapoteo del agua helada VW80000 para las piezas automotrices

Nombre De La Marca:	Sinuo
Número De Modelo:	SN4421
Cuota De Producción:	1
Precio:	Customized
Condiciones De Pago:	T/T
Capacidad De Suministro:	1 juego/mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China

Certificación:

Calibration Certificate (Cost Additional)

Estándar aplicado:

VW80000 y ISO 16750-4

Tamaño interno superior de la caja:

1200X900X700 milímetro

Tamaño de la cesta:

840X680X650m m

Tamaño externo:

1800X1520X2150m m

Gama de temperaturas:

RT+10℃~150℃

Desviación de la temperatura:

Desviación ≤2℃

Uniformidad de la temperatura:

≤2℃ (sin carga)

Temperatura del agua de la prueba:

0℃~+4℃

Detalles de empaquetado:

Otro

Capacidad de la fuente:

1 juego/mes

Resaltar:

Equipo de prueba del chapoteo del agua helada VW80000

Las piezas automotrices riegan el equipo de prueba del chapoteo

Descripción del producto

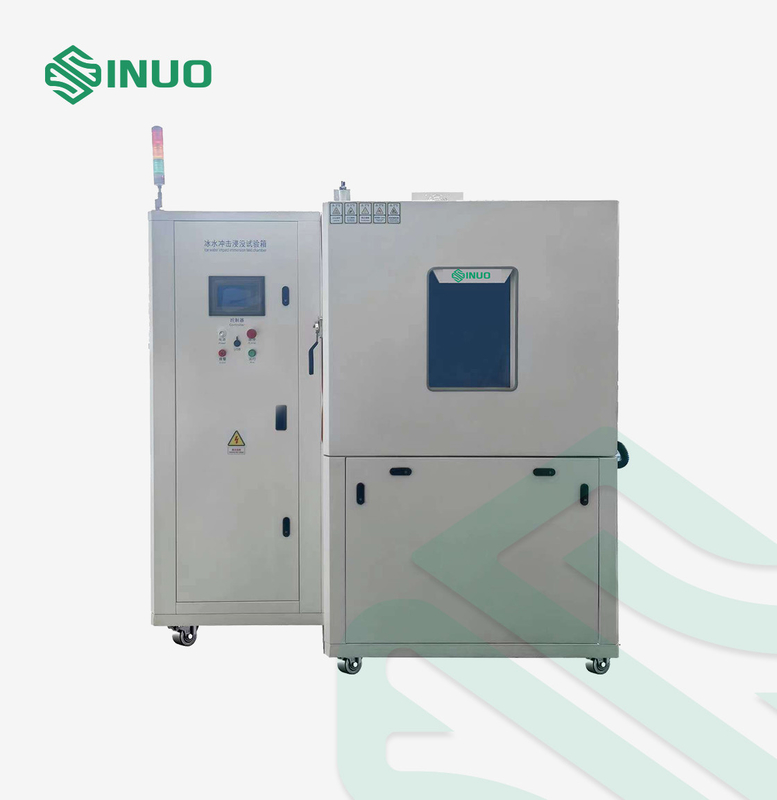

Equipo de prueba del chapoteo del agua helada VW80000 para las piezas automotrices

Información de sistema

Este equipo de prueba se diseña y se fabrica según 16750-4:2010 del ISO la cláusula 5,4 y VW80000: 2009-10, etc.

Simula la prueba de choque termal causada por el agua helada para los productos usados en áreas del agua poco profunda de los componentes de los vehículos. El propósito es simular el agua helada que salpica sobre sistemas o componentes de calefacción al conducir en los caminos mojados en invierno. El modo de fallo es el agrietarse mecánico del material o sellar el fracaso debido a un diverso coeficiente de la extensión de temperatura.

Principio de funcionamiento:

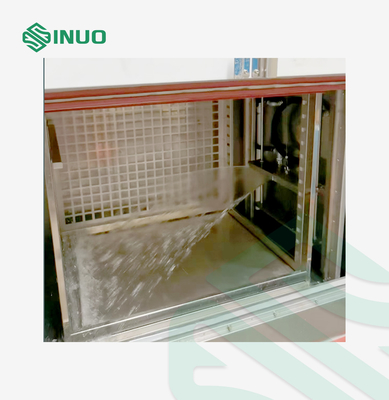

Caliente el DUT (dispositivo bajo prueba) a cierta temperatura y a un tiempo especificado en la cámara de la prueba. Entonces rocíe el DUT con el agua helada para 3s. Si el DUT se salpica solamente en una dirección en el vehículo, agua del espray solamente en esta dirección de la ubicación de la instalación. Si el equipo se expone para regar salpicar en direcciones múltiples en el vehículo, estas direcciones serán indicadas y un nuevo DUT será probado en cada dirección. La anchura del chapoteo se controla siempre para ser mayor que la anchura del DUT.

Parámetros técnicos

1. Dimensiones y prohibición de la muestra
Tamaño interno superior de la caja	1200X900X700 milímetro (WDH)
Tamaño de la cesta	Aproximadamente 840X680X650m m (WDH)
Dimensiones externas	Aproximadamente 1800X1520X2150m m (WDH)
Prohibición de la muestra	Se prohíbe para probar y para almacenar las muestras de sustancias inflamables, explosivas y volátiles La prueba y el almacenamiento de las muestras de sustancias corrosivas se prohíbe Prohibición de la prueba o almacenamiento de muestras biológicas Se prohíbe para probar y para almacenar las muestras de fuentes electromágneticas fuertes de la emisión
2. Indicadores técnicos
Gama de temperaturas de la caja da alta temperatura	RT+10℃~150℃
Desviación de la temperatura	≤2℃
Uniformidad de la temperatura	≤2℃ (bajo condición sin carga)
Temperatura del agua de la prueba	0℃~+4℃
Control de la temperatura del agua de la prueba	refrigerador 5P (con el evaporador puro del titanio)
Número de ciclos de la prueba	0~100 veces, pueden ser preestablecidas
Carga de la cesta	100kg (automáticamente elevación controlable)
Modelo de la boca del chapoteo del agua helada	La boca y el sistema de la calibración de la presión se fabrican estrictamente de acuerdo con la figura y el etc. siguientes, de acero inoxidable SUS316, desmontables. La exhibición fuera de la caja puede controlar el flujo de boca y otras funciones
Diagrama del espray de agua
Cantidad de la boca del chapoteo del agua helada	1PC
Flujo del chorro de agua	3L-4L por chapoteo/boca
Duración del espray	3s
Ciclos de la prueba	0~100 veces pueden ser preestablecidas
Distancia de la boca a DUT	325±25m m (300~350m m)
Líquido de la prueba	Agua desionizada o polvo fino del +5%NaCl+3% Arizona
Líquido de la prueba	Reciclable
Tiempo que cambia	≤20s
Función de limpieza automática	Después de que se termine la prueba, la tubería y la muestra se limpian automáticamente
Otros requisitos	Alcantarillado autónomo, sistema de protección automático para levantar y bajar de la cesta, y tecnología antiobstrucción para las bocas
3. Características estructurales

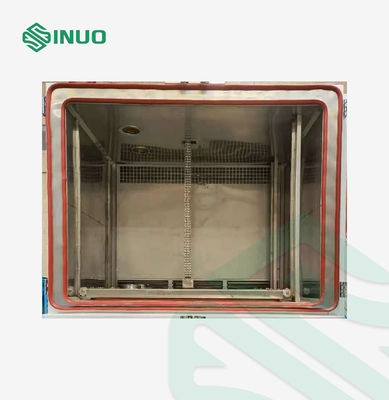

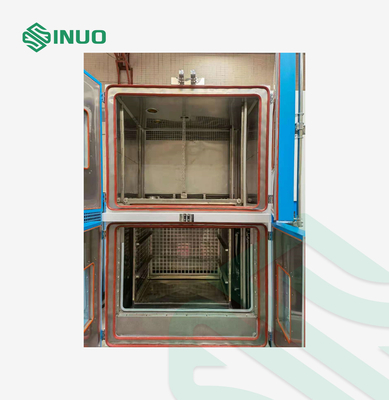

Material de la caja	Adopte el tipo caja de la cesta de la ejecución de la dos-caja, la parte superior es zona de la calefacción, la parte más inferior es zona que salpica del agua, y la parte inferior es el tanque de agua (el agua se puede reciclar); Material de la caja de A. Outer: placa de acero con el espray plástico El tanque de B. Inner: el acero inoxidable se utiliza para la caja interna entera y la cesta
Puerta de la caja	Las puertas dobles, el tamaño de la puerta son 1200 x 700m m (altura de la anchura x), y hay una ventana de cristal en el izquierdo y derecho. El vidrio moderado vacío de múltiples capas, allí es luces en la caja, y la ventana panorámica no refleja la luz.
Aislamiento	Llenado de la espuma de poliuretano + de la fibra de vidrio para asegurar funcionamiento del aislamiento térmico, cerca de 100m m densamente
Agujero de la prueba	diámetro de 100m m con el tapón del silicón
Sistema circulatorio	Fan de circulación, impeledor de acero inoxidable;
Sistema de calefacción	Calentador: Calentador eléctrico del nicrom Modo de control: modulación de anchura de pulso igual sin contacto del período, SSR (retransmisión de estado sólido)
Agua de la prueba	Adopte el refrigerador 5P (con el evaporador puro del titanio) para suministrar el agua helada
diseño Helada-libre	Ningún fenómeno de congelación
Panel de control	Regulador, botón de la operación
Echadores movibles	Echadores: 4 Ayuda del pie: ayuda fija del pie 4
Sistema de control	Termóstato: regulador de la pantalla táctil del color de 7 pulgadas Modo de operación: Las condiciones de prueba se pueden programar arbitrariamente dentro del ámbito de la capacidad de la prueba Exactitud de control: 0.1℃ Modo de control: Control automático de P.I.D Medida de la temperatura: resistencia PT100 del platino
Regulador	7" regulador de la pantalla táctil del color verdadero: La pantalla táctil puede controlar la temperatura en la caja, la temperatura del tanque de agua, el flujo, la bomba de agua y el tiempo de la prueba, el etc.; el flujo y la temperatura se exhiben directamente en la pantalla táctil, y se utiliza la temperatura actual y constante constante automática.
Determinación de método	Menú inglés, entrada de la pantalla táctil
Modo de operación	Operación periódica, funcionamiento continuo
Ajustes del programa	El nombre de programa de prueba y los parámetros de programa pueden ser modificados para requisitos particulares, y se apoyan el almacenamiento y la importación del programa.
Función de la exhibición	La dinámica en tiempo real restaura el muestreo de datos y fijando parámetros, la curva en tiempo real restaura la función. Puede exhibir la presión, el flujo, la temperatura, el tiempo de la prueba, el etc.
Tiempo de prueba	0-999min (control de la pantalla táctil), allí son opciones correspondientes de la hora estándar para diversos requisitos impermeables.
Frecuencia de prueba	1-999 veces (control de la pantalla táctil)
Función de la alarma	Cierre automático de la alarma, visión y exportación del expediente de la alarma, ajuste de alarma y funciones del análisis de falta
Función de registro	El tiempo de muestreo es 10s, y los datos del curva y experimentales en el plazo de tres meses pueden ser registrados. Los datos de muestreo en cada momento en el plazo de tres meses se pueden investigar detalladamente. Puede ser exportado por USB2.0, ser impreso y ser registrado en la PC, y el informe de los datos puede ser generado.
4. Sistema de seguridad
Parada de emergencia	El equipo se equipa de un zumbador de la alarma de la falta, y un botón de paro de emergencia se fija en el panel de control. Si el equipo no puede parar, el botón de paro de emergencia se puede utilizar para parar
Caja de la prueba	Protección de sobrecalentamiento ajustable; fusible de la temperatura en espacio de la prueba; protección de sobrecalentamiento del límite del canal del aire acondicionado; protección de recalentamiento del motor de fan
Otro	Protección de la pérdida de la secuencia de fase de la alimentación principal y de la fase; protección de la salida; protección de la sobrecarga y del cortocircuito El interruptor de alimentación principal tiene función de la protección de la salida; Equipado del dispositivo de protección de la seguridad del canal; alarma de la escasez de agua.
5. Condiciones del uso (el usuario garantiza que las condiciones siguientes están cumplidas)
Sitio de la instalación	La tierra está plana y bien - ventilado; No hay vibración fuerte alrededor del dispositivo; Hay campo electromagnético no fuerte alrededor del dispositivo; No hay sustancias y polvo inflamables, explosivos, corrosivos alrededor del equipo; El espacio apropiado para el uso y el mantenimiento es reservado alrededor del equipo, considera el manual para los detalles
Condiciones ambientales	Temperatura: 5℃~35℃ Humedad relativa: el ≤85% Presión de aire: 86kPa~106kPa
Condiciones de la fuente de alimentación fuente de alimentación	De cinco cables trifásico de AC380V Gama de fluctuación permisible del voltaje: CA (380 ± 38) V
Capacidad de la batería Corriente máxima	Gama de fluctuación permisible de la frecuencia: herzios (50±0.5) La resistencia que pone a tierra del cable de toma de tierra protector es menos que 4Ω Requieren al usuario configurar el aire o el interruptor de la capacidad correspondiente para el equipo en el sitio de la instalación, y Y este interruptor se debe utilizar independientemente para este dispositivo
