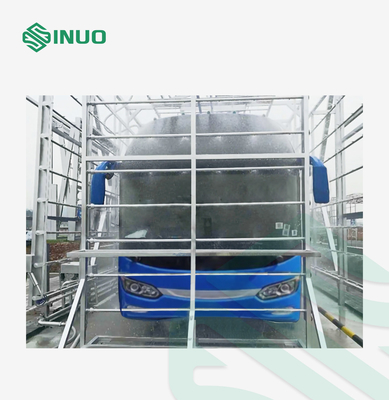

Sala de pruebas al aire libre de la ducha del espray de la lluvia para el vehículo del camino del coche de pasajeros del autobús

Autobús de pasajeros de automóviles de carretera de vehículos de lluvia al aire libre Salón de pruebas de ducha

Propósito del sistema

Se cumplen principalmente con la norma QC/T 476-2007 "Límite de sellado a prueba de lluvia y métodos de ensayo para automóviles de pasajeros",y adaptarse a la norma GB 29753-2013 “Requisitos de seguridad y métodos de ensayo para vehículos refrigerados para el transporte por carretera de alimentos y productos biológicos”.

Se utiliza para comprobar si el montaje de la carrocería, las puertas, las ventanas y el techo solar es normal, si el funcionamiento de sellado es fiable y si el método de instalación es correcto.

Parámetros técnicos

1Función del equipo: se utiliza para la prueba de lluvia de los turismos. Las dimensiones externas del vehículo aplicable oscilan entre 3500×1400×1400 mm y 13700×2600×4200 mm.

2. Intensidad de lluvia: el promedio de la parte delantera es de 7~12±1mm/min, y el promedio de ambos lados, superior, inferior y trasero es de 7~8±1mm/min. La intensidad de lluvia de cada parte se puede ajustar.

3Fuente de alimentación: AC de tres fases de cinco alambres 380V ± 5% 50Hz o corresponde a los requisitos de alimentación local de tres fases del cliente.

4. Presión de inyección de la boquilla: 150 kPa±10 kPa

5- Medidor de presión: instalar un medidor de presión en la salida de la bomba de agua, presión: 0 a 0,5 MPa.

6. Medidor de caudal: instalar un medidor de caudal total electromagnético después del filtro de autolavado en la salida de la bomba de agua.La tubería de la rama adopta un medidor de flujo visual y se instala después de la válvula de regulación de flujo.

7, tiempo de lluvia: 1 ~ 60 min.

8Dimensiones del marco de la sala de detección de lluvia (longitud × anchura × altura): aprox.20000×5200×6000mm.

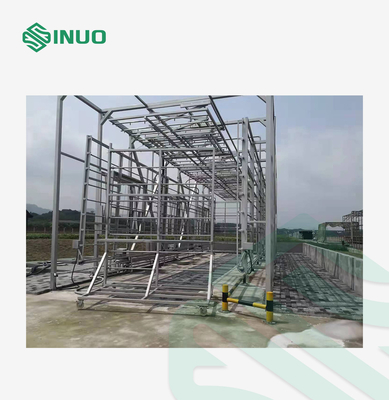

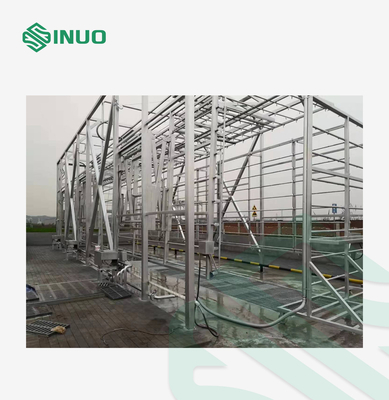

9La sala de detección de lluvia es de tipo esqueleto exterior, sin techo y paneles de protección circundantes.

Sistema de control

Los dispositivos de ducha de lluvia incluyen principalmente: bomba de agua, válvula automática de regulación de presión, manómetro de presión de agua (o sensor de presión de agua), tubería principal, tubería de rama, tubería de rama,medidor de caudal (o sensor de caudal), válvula reguladora de flujo, boquilla, porta tubos de boquilla, sistema de movimiento de los bastidores de tubos y sistema de control eléctrico, etc.El ajuste de la presión de suministro de agua de la bomba de agua debe garantizar que la presión de salida de agua de la boquilla sea de 150 kPa±10 kPa.La cantidad, la elevación, el caudal y el diámetro de la tubería de la bomba de agua deberán cumplir los requisitos del sistema.Cada superficie de pulverización cubrirá el vehículo con las dimensiones externas más grandes que participen en el ensayo de lluvia y cada parte inspeccionada de cada vehículo.Las superficies de lluvia delanteras y medias deberán ser móviles para adaptarse a los cambios de forma y tamaño del vehículo.

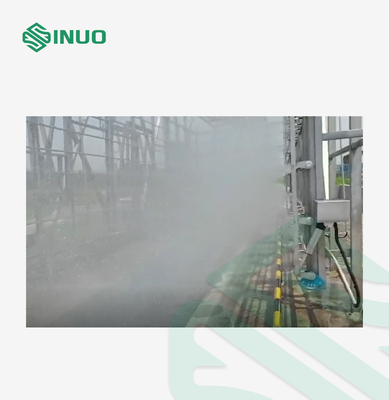

El dispositivo de ducha de lluvia debe garantizar que el agua se rocía sobre el coche desde el frente, la parte trasera, la parte inferior, los lados y la parte superior, evitando los puntos muertos de rociado de agua,y asegurarse de que la presión y el caudal de rociado de agua corresponden a las distintas partes del vehículo para cumplir con los requisitos de la norma QC/T 476-2007La estructura del marco de la tubería de lluvia es simple y hermosa, al tiempo que garantiza la resistencia a la corrosión y a los golpes.y es conveniente para la reparación y mantenimiento de piezas.

Las bombillas

1. Se utiliza una boquilla de acero inoxidable, y se puede desmontar y limpiar fácilmente. El estado de rocío es sólido cónico, y el ángulo del cono es de 60 grados.la boquilla superior es perpendicular al plano horizontal (también puede ajustarse a 45 grados)Las boquillas están dispuestas en una rejilla cuadrada, no hay área en blanco en el área de pulverización y el diámetro del orificio de la boquilla es de 2,5 mm a 3,0 mm.La distancia horizontal y vertical de las boquillas es de 400 mm.

2. La distancia entre la boquilla y la superficie exterior de la carrocería correspondiente: 700 mm ± 200 mm. La boquilla inferior se encuentra a 200 mm bajo el suelo.

3. Los ejes de las boquillas superior e inferior son perpendiculares al plano horizontal,y los ejes de las boquillas izquierda y derecha son regulables de 15 a 90 grados perpendiculares a la dirección longitudinal del vehículo, con ajuste automático y manual, frente y trasero con ángulos de ajuste manual de 90, 45, 30, 15 grados.
