Equipo de prueba del vehículo eléctrico de la cámara EV de la prueba de espray de la lluvia del techo corredizo del coche

Equipo de prueba eléctrico de las piezas del vehículo del sitio de prueba de espray de la lluvia del techo corredizo del coche

Parámetros técnicos

1. Fuente de alimentación de trabajo: CA 380V, 50Hz o requisitos locales de la fuente del alimentación del cliente del partido

2. Zona de pruebas: 4500mm*3000mm*2200m m (W*D*H)

3. Dimensiones externas: 5000mm*4000mm*3300m m (W*D*H) (moderó el sitio impermeable de cristal)

4. Estándares aplicados: GB/T30037-2013, estándar de Chery, estándar de Volkswagen, estándar de Mitsubishi, estándar de Geely y otros requisitos impermeables de la prueba del techo corredizo

5. Dimensiones del accesorio de la fijación del molde del coche del techo corredizo: El tamaño de fijación con abrazadera máximo es 2500X4000M M anchos, el movimiento ajustable del accesorio de fijación con abrazadera es 500M M, y la tirada se diseña con las juntas movibles, que no está en conflicto con el ángulo inclinable del techo corredizo.

6. Movimiento ajustable del bastidor de la fijación del tubo del espray: 1-500M M (arriba y abajo de movimiento ajustable), movimiento ajustable delantero y trasero es 1-500M M.

7. Intensidad de la lluvia: 30mm/min-50mm/min ajustable, o 30-50L/M2/MIN ajustable

8. Tiempo de la lluvia: el 1-9999M pueden ser fijados; el regulador se puede ajustar en el plazo de 1 minuto a 24 horas.

9. Sistema de control: la pantalla táctil de 10 pulgadas + el PLC de Siemens, el programa es diseñada independientemente por Sinuo

Introducción de características de la estructura

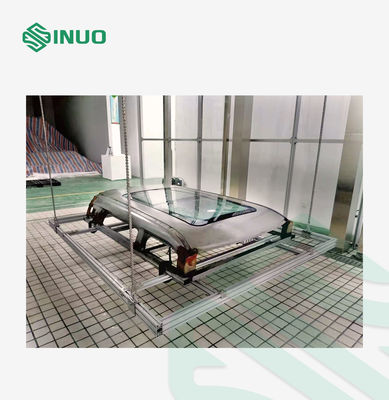

Mecanismo del ángulo de la abrazadera del techo corredizo

Con el control de programa de la pantalla táctil, nueve estados del ángulo pueden ser observados, plano, delantero, posterior, izquierdo, derecho, frontal izquierda, la derecha delantera, izquierda posterior, la derecha posterior.

• Es perpendicular a la superficie paralela de la boca, y el tiempo del espray de agua es 10 minutos, que pueden ser fijados
• El techo corredizo es adelante inclinado 0-20° (puede ser fijado), y la época del espray de agua se puede fijar por 10 minutos.
• El techo corredizo es detrás inclinado 0-20° (puede ser fijado), y la época del espray de agua se puede fijar por 10 minutos.
• El techo corredizo es 0-20° izquierdo inclinado (puede ser fijado), y la época del espray de agua se puede fijar por 10 minutos.
• El techo corredizo es 0-20° derecho inclinado (puede ser fijado), y la época del espray de agua se puede fijar por 10 minutos.
• El techo corredizo es el frontal izquierda inclinado 0-20° (puede ser fijado), y la época del espray de agua se puede fijar por 10 minutos.
• El techo corredizo es parte posterior inclinada dejó 0-20° (puede ser fijado), y la época del espray de agua se puede fijar por 10 minutos.
• El techo corredizo el correcto posterior inclinado 0-20° (puede ser fijado), y la época del espray de agua se puede fijar por 10 minutos.
• El techo corredizo el correcto delantero inclinado 0-20° (puede ser fijado), y la época del espray de agua se puede fijar por 10 minutos.

Para estos nueve ángulos oblicuos, según el estándar convencional de la prueba, la prueba paralela de la lluvia del ángulo es más que 3H, y los ángulos restantes se rocían generalmente por 10 minutos, y cada estado se repite 5 veces. Esto se puede fijar por el programa (la época de rociadura del agua de cada estado y el número de ciclos de rociadura del agua en cada estado). En la pantalla táctil, los programas de prueba de cada empresa pueden también ser corregidos y ser ahorrados, para poder llamar la prueba la vez próxima.

Principio de la estructura de la acción

El principio de la estructura de la inclinación del ángulo del techo corredizo es controlar independientemente arriba y abajo del movimiento de cuatro tornillos de la bola o ligar los tornillos múltiples a través de cuatro motores servos del delta para generar diversos ángulos de inclinación. El diámetro de los cuatro tornillos de la bola es 50M M para asegurar suficiente fuerza de sustentación, y los tornillos de la bola se utilizan para asegurar la exactitud del ángulo de inclinación del techo corredizo.

El carril de guía de conexión debajo del tornillo de la bola produce derecho arriba y abajo del movimiento, y el tornillo gira el carril de guía para moverse en una línea recta. Cuatro motores servos están instalados sobre la placa del espray, este diseño pueden proteger el motor contra el espray del agua de lluvia, para poder utilizar el motor por una vida más larga.

El principio de elevación y de operación delantera y trasera del estante del espray

Cuatro 304 tornillos inoxidables de la bola de acero están instalados en las cuatro esquinas del bastidor de la fijación del tubo del espray, y después equipados de un reductor de barra de guía para realizar la acción del levantamiento y el caer.

El propósito es ajustar la distancia del espray entre la cabeza de espray y el tragaluz para asegurarse de que la distancia 500M M o tan. El principio de operación delantera y trasera también utiliza un tornillo de la bola y un motor para controlar la estructura del movimiento linear.

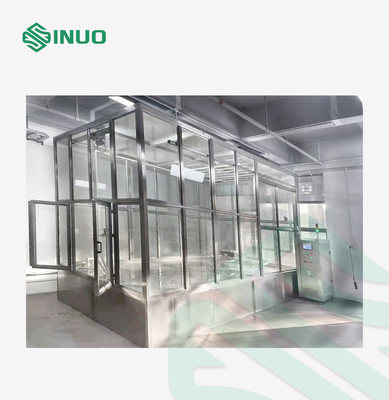

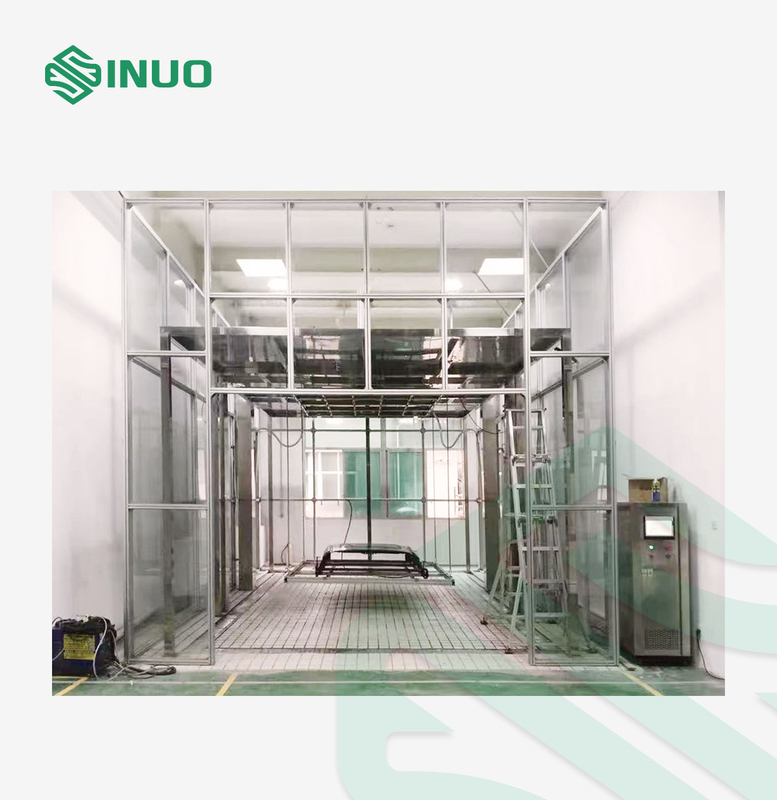

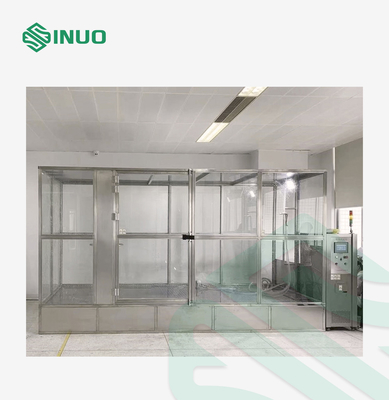

Estructura del sitio del espray

La estructura externa del marco del cuarto de ducha está instalada con la aleación de aluminio gruesa de 80X40M M 5M M y el vidrio moderado grueso de 10M M, y la puerta se hace de puertas deslizantes moderadas de aluminio de la doble-abertura de cristal de la aleación en ambos lados.

Alcantarillado molido y trabajos civiles (proporcionados por el comprador)

Cubriendo un área alrededor de los metros 4X5 y un espacio de cerca de 5 metros de alto, la casa de cristal se adorna sobre esta base. La tierra necesita ser pegada con las tejas antideslizantes, y hay por lo menos el metro concreto grueso de 200M M, que se utiliza para fijar el marco del espray con los tornillos de la extensión.

La zanja de drenaje de tierra es 200M M anchos y 100M M profundo. El borde del fregadero es cerca de 200M M lejos de la pared de cristal. La superficie del fregadero se hace del paso cuadrado de acero inoxidable 304 de 19X19M M para hacer una pequeña caja y para ponerla sobre el fregadero, a ras de la tierra. Al adornar el fregadero, es necesario diseñar una inclinación de cerca de 5 grados de permitir el agua a drenar al mercado del agua, y ninguna agua deben acumular en el fregadero. Los requisitos para la decoración de la baldosa son lo mismo, y ninguna agua estancada debe ser generada.

Sistema del filtro de la piscina y sistema del filtro de bolso

El sistema de la filtración de la piscina adopta el método bipolar de la filtración, la primera fase es la piscina de las aguas residuales, y la segunda etapa es la piscina de agua potable. La profundidad de la piscina de las aguas residuales es 1500M M, y la profundidad de la piscina de agua clara es 1000M M.

El propósito de este diseño es depositar los agentes contaminadores y el barro en la piscina. El área de piscina de las aguas residuales es 1X1 mide profundo y 1,5 metros de profundo, y está situada detrás del lado derecho de la ducha de lluvia. La piscina de agua potable es 1X1 mide profundo y 1 metro profundamente, y está situada delante del lado derecho del cuarto de ducha de lluvia.

Para reducir la probabilidad del bloqueo de la boca, un filtro de bolso se añade. La salida del agua del tanque inoxidable es 100 toneladas por hora, y el progreso de la filtración es 100UM. El dispositivo de niveles múltiples del filtro es asegurarse solamente de que la rociadura no está bloqueada, no afecta al tiempo de la prueba, y mejora la eficacia de la prueba.

Ángulo de espray de agua

a) Ángulo de espray de agua: paralelo a la muestra (distancia 500M M)

b) El ángulo de la columna de agua de la boca: ángulo 35°~40°cone

c) Estante del espray de agua: Nueve ángulos ajustables (0-20 grados) planos, frente delantero, trasero, izquierdo, correcto, correcto, frente izquierdo, parte trasera derecha, parte posterior izquierda.

d) El tamaño del bastidor de espray de agua: 1.8X1.2 metros, altura 120M M

e) Área del espray de agua: 2.2X 1,7 metros

Tres bocas (lluvia ligera, lluvia moderada, fuertes lluvias)

a) La distancia entre la boca de la lluvia y el dispositivo puede ser ajustada moviéndose

b) Gama ajustable de ángulo de la boca: 0~30°

c) Tres diámetros de la boca: niebla de la lluvia ligera Φ2.5mm, lluvia media: Agujero recto de ¢1MM, agujero recto de las fuertes lluvias ¢2MM. Distancia 400X400M M de la boca de la lluvia ligera, lluvia media y distancia de la boca de las fuertes lluvias: 100X100M M

d) Presión de la inyección: ≥80-150kPa

e) Nivel de ruidos: ≤80dB
