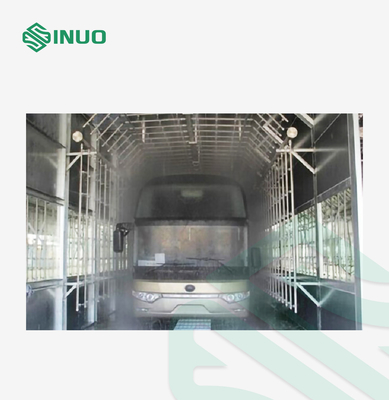

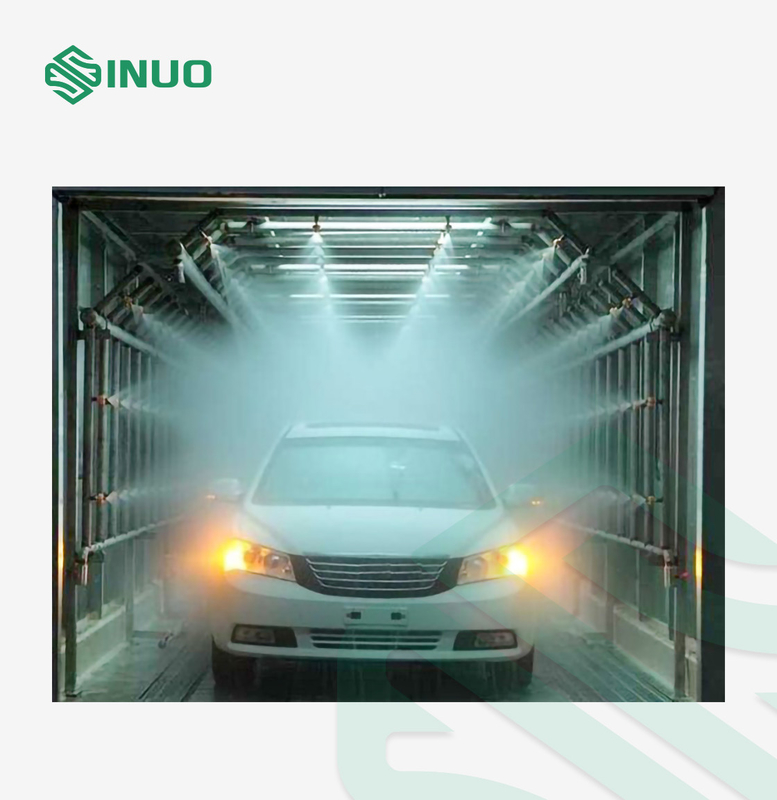

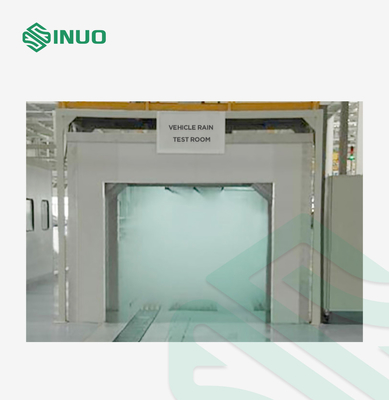

Sitio de prueba de funcionamiento de la prueba de la lluvia del coche del equipo de prueba del vehículo eléctrico

1. Tubo principal: Todos los tubos del espray se hacen de la tubería de acero inoxidable 304#; el diámetro interno del tubo de succión de la bomba de agua es 150m m, el top del tubo principal del abastecimiento de agua de la bomba de agua es 100m m, y el diámetro principal del tubo del abastecimiento de agua en ambos lados del mercado de la bomba a la parte inferior del flujómetro es 100m m en diámetro interno.

2. Sub-tubería: 304# que la tubería de acero inoxidable se utiliza como la rama del espray, el diámetro del tubo es 32m m

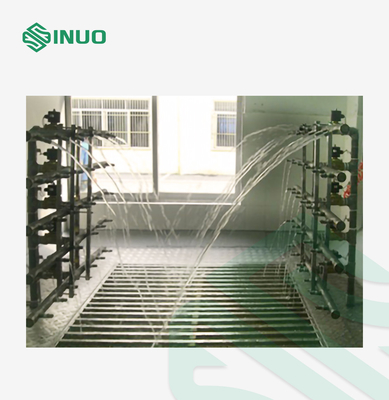

1. La boca adopta la boca material de los PP. El estado del espray es cónico sólido, el ángulo de espray de agua es 60°, la boca superior es vertical al avión horizontal, y el diseño de la boca se ajusta al estándar nacional. Las bocas están en un arsenal cuadrado, y no hay área en blanco en el área del espray. La boca se puede ajustar apropiadamente según el ángulo de espray. Según la base del diseño, cuatro lados de las bocas del agua se arreglan en el cuarto de ducha, y el espaciamiento horizontal y vertical de las bocas es 400m m.

2. La distancia entre la boca y la superficie externa del vehículo: los 0.7±0.2m

3. El eje de la boca superior es perpendicular al avión horizontal, y el eje de la boca lateral es perpendicular al avión de simetría longitudinal del vehículo.

4. La boca y el asiento de la bola threadedly están conectados, y la máquina del asiento de la bola se pega en el tubo de agua, que es conveniente para el reemplazo y la limpieza de impurezas bloqueadas.

1. El estado del espray de la boca es una columna de agua sólida del cono, y la abertura de la boca es 2.5mm-3m m

2. Material: Material de los PP

3. Modelo: tipo ajustable de la bola

4. Ángulo de la extensión de la boca: 60±5°

1. delantero y trasero: la boca es paralela rociado al vehículo

2. A la izquierda e a la derecha: La boca es paralela rociado al vehículo

3. Encima de (techo): La boca es paralela rociado al vehículo

1. Prepare por favor el tanque de sedimentación y el tanque del filtro por adelantado;

2. Prepare por favor los tubos y las tuberías de agua por adelantado

3. Tamaño del tanque de sedimentación: L2000xW2000xD2000mm (el tamaño de la piscina se diseña según el tamaño del vehículo)

4. El tamaño del tanque del filtro es L2000xW2000x1500mm (el tanque del filtro debe tener una pantalla de filtro)

5. Tamaño de la piscina de agua clara: L2000xW2000xD1200mm (con el filtro)

6. Nota: Se recomienda que los usuarios terminan la capa impermeable juntos al hacer el genio civil.

1. El comprador es responsable de la fundación, piscina, drenaje, fuente de alimentación, fuente de agua y otras instalaciones, y las ayudas del proveedor en el diseño;

el proveedor 2.The es responsable de la estructura de organización, del dispositivo del espray de agua, del sistema de la circulación del agua, del sistema de control, del etc.
