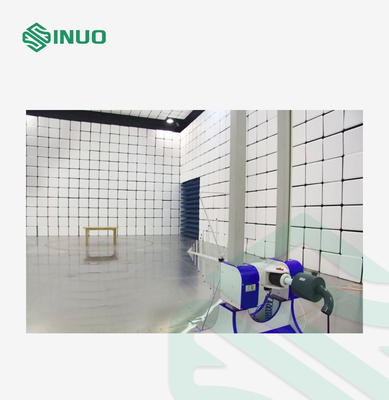

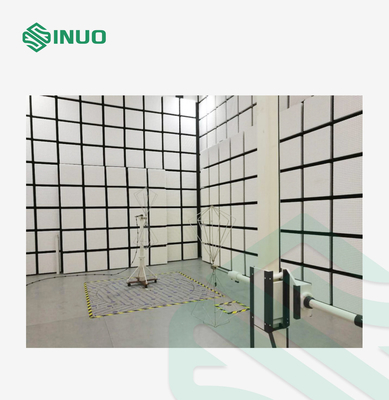

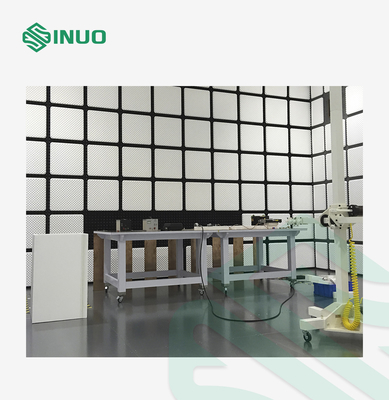

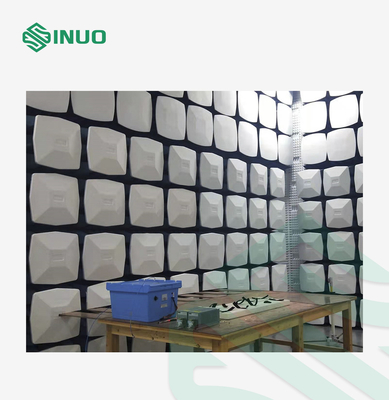

Vehículo eléctrico automotriz ESA Electro Magnetic Compatibility de la cámara de la prueba del EMC

Solución de la prueba del EMC para ESA Electric Vehicle Testing Equipment automotriz


Estándares y cláusulas cumplidos

La O.N.U ECE R10 “disposiciones uniformes referentes a la aprobación de vehículos con respecto a compatibilidad electromágnetica”

El EN 55025/CISPR 25" los vehículos, los barcos y los motores de combustión interna radia límites de las características del disturbio y métodos de medida para la protección de receptores a bordo”
CISPR 12" vehículos, barcos y motores de combustión interna - características de radio del disturbio - límites y métodos de medida para la protección de receptores fuera del vehículo”
ISO 11452" métodos de prueba del vehículo-componente del camino para los dusturbances eléctricos de la energía electromágnetica irradiada banda estrecha”
ISO 10605" vehículos de camino — Métodos de prueba para los disturbios eléctricos de la descarga electrostática”
Procedimiento y límites de la medida de la compatibilidad del SAE J1113 “Electromagentic para los componentes del vehículo (excepto los aviones) (60Hz a 18GHz)”
EN 50498" compatibilidad electromágnetica (EMC) - estándar de la familia de producto para el equipo electrónico del mercado de accesorios en vehículos”

EN301489-1: Estándar “de la compatibilidad electromágnetica (EMC) para el equipo de radio y los servicios; Parte 1: Requisitos técnicos comunes”
EN55032: “Compatibilidad electromágnetica del equipo de las multimedias - requisitos de la emisión”
IEC 61000-3-2: “Límites de la compatibilidad electromágnetica para las emisiones actuales armónicas (corriente de entrada del equipo ≤16A)”
IEC 61000-3-3: La “compatibilidad electromágnetica limita la variación del voltaje producida con ≤16A actual clasificado y el acceso incondicional del dispositivo en sistema de abastecimiento del poder, fluctuaciones del voltaje y límites de baja tensión públicos del parpadeo”

......

Descripción de sistema

El sistema de prueba entero incluye el proyecto de prueba de la EMI y el proyecto de prueba del ccsme mostrados como siguiente:

• Proyecto de prueba de la EMI

El sistema consiste en un SACO, una sala de control y un cuarto del amplificador:
