Equipo de ensayo de vehículos eléctricos Cámara de ensayo de polvo grande para repuestos de automóviles

Cámara de polvo grande paraVehículo eléctricoLas piezas de repuesto

Descripción general del sistema

La gran cámara de polvo es adecuada para ensayar la resistencia a la arena y al polvo de las piezas de sellado y de los gabinetes de los productos eléctricos y electrónicos, de las piezas de repuesto y de los sellos de automóviles y motocicletas.Inversor ESS, etc.Para detectar el uso, el almacenamiento y el transporte de los productos eléctricos y electrónicos, los repuestos de automóviles y motocicletas y los sellos bajo el ambiente de arena y polvo.

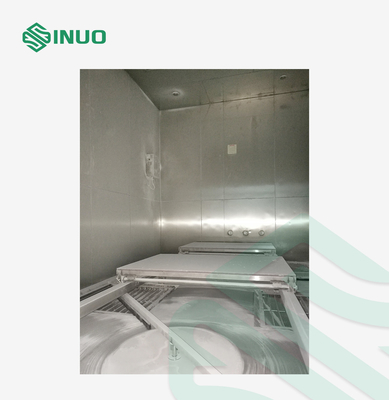

El equipo de prueba utiliza un sistema de control PLC inteligente y humanizado, el interior del equipo de prueba está hecho de acero inoxidable SUS304 de alta calidad, el cuerpo de la cámara está hecho de acero inoxidable.Y también tiene una gran ventana de observación en las puertas.La protección de seguridad es buena.

La cámara de ensayo de arena y polvo está diseñada y fabricada de acuerdo con la figura 2 de la norma IEC 60529, y se exige por muchas normas como la IEC 61851, la IEC 62196, la IEC 62752 y otras.

Parámetros técnicos

1Estructura y técnica de los equipos:

Tamaño de la cámara interna (mm): 2500×4500×3500 (profundidad × ancho × altura)
Tamaño externo (mm): 3700×5200×4700 (Profundidad × Ancho × Alturas)

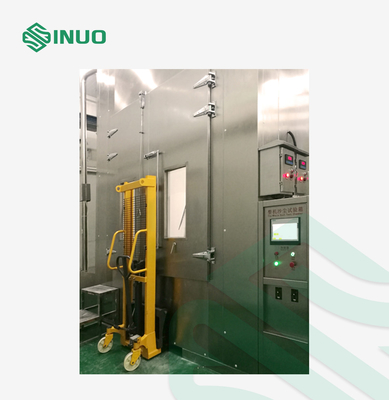

Puerta: 2800 mm × 2000 mm, doble puerta abierta (con ventana de observación en cada puerta). Hay un carril para transportar la muestra y puede soportar 3 toneladas de la muestra.
Tamaño de la puerta única (mm): 1000X2800

Intervalo de temperatura: RT+10°C/60°C (sistema de calefacción y horneado de polvo)

Rango de humedad: ≤ 85% RH

Velocidad del flujo de aire: no superior a 2 m/s

Concentración de polvo: 2·4 kg/m3

Especificación del polvo: El polvo de talco seco que puede pasar a través del orificio cuadrado con un tamiz de 75 mm y un alambre de diámetro de 50 mm

Tiempo de vibración del polvo: 1S-999H ajustable

Tiempo de soplado de polvo: 1S-999H ajustable

Deshumidificación del polvo: deshumidificación por calefacción eléctrica

La diferencia de presión del producto de ensayo: A: 1,98 KPa por debajo de la presión atmosférica o B: ninguna diferencia de presión

Equipado con un sistema de medición de bombeo y visualización para el ensayo subbarométrico

Modo de funcionamiento: modo de programa, modo de valor fijo

Sistema de control: pantalla táctil LCD de pantalla grande incorporada

Guardar e imprimir datos

Agujero de plomo: φ100 mm; con tapón de sellado

Revestimiento de la cámara: con acero inoxidable espejo sus304 importado

El cuerpo de la cámara está hecho de acero inoxidable

Protección de seguridad: alarma de sobrecorriente del ventilador, pérdida de potencia de fase, protección de la secuencia de fases; apagado automático y corte de la fuente de alimentación en caso de accidente

Cuando no haya carga, deberá haber un sistema de detección de temperatura y humedad con función de visualización.

2El talco en polvo debe filtrarse a través de una malla metálica.El diámetro del alambre es de 50 μm y el tamaño de malla de 75 μm. La cantidad de talco en polvo es de 2 kg por metro cúbico de la cámara de ensayo y el número de usos no debe exceder de 20 veces.El sistema puede mantener una densidad uniforme de polvo en suspensión en la cámara de ensayo.

3La cáscara del sujeto de ensayo se coloca en la cámara de ensayo.La presión en la cáscara debe mantenerse por debajo de la presión atmosférica mediante la bomba de vacío.La presión del aire en la cámara de ensayo también se puede cambiar para lograr cambios periódicos de la presión en la cámara de ensayo.

4El objetivo del ensayo es utilizar la diferencia de presión para aspirar el aire de la cámara al equipo.El volumen de bombeo es 80 veces el volumen de la carcasa DUT y la velocidad de bombeo no excede 60 veces el volumen de la carcasa por hora..

5El instrumento dispondrá de un dispositivo de parada de emergencia para garantizar la seguridad cuando el ensayo sea anormal.

6. La tapa (puerta) de la cámara de ensayo sellada está sellada de forma fiable. La pared interior de la cámara de ensayo está hecha de material conductor y está conectada a tierra para evitar la acumulación de electricidad estática.

7El sistema tiene la función de recuperar el polvo y tratarlo después del ensayo.
