| Nombre De La Marca: | Sinuo |
| Número De Modelo: | SNQC1002H |
| Cuota De Producción: | 1 |
| Precio: | Customized |
| Condiciones De Pago: | T/T |
| Capacidad De Suministro: | 1 sistema/mes |

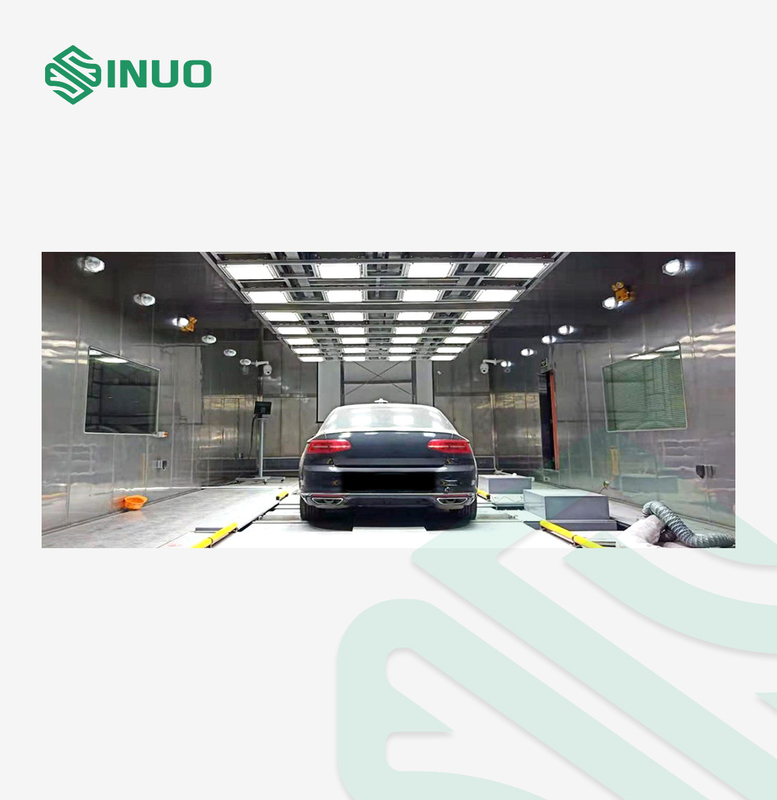

Cámara de la prueba de la lámpara del halógeno de la radiación solar del vehículo eléctrico del estruendo 75220
Estándares y cláusulas cumplidos
Estruendo 75220: De “componentes envejecimiento del automóvil en unidades solares de la simulación”
ISO9060: 2007 “energía-especificaciones y clasificaciones solares de los instrumentos para medir la radiación solar solar y directa hemisférica”
ISO 12097-2: “Componente-parte 2 del vehículo-saco hinchable del camino: Prueba de los módulos del saco hinchable”
Parámetros técnicos
| Dimensiones de trabajo: D×W×H | 2500×2500×2500M M | ||
| Dimensiones externas: D×W×H | 4100X3100X3000M M | ||
| Poder (kilovatios) | 13KW | ||
| Funcionamiento | Gama de temperaturas | Temperatura ambiente de trabajo: -30 ℃ ~ ℃ 85 (ciclo oscuro) | |
| Gama de humedad | 1. Iluminación del ciclo: 10 ~ DERECHO del 60% 2. gama de humedad de ciclo oscuro: hasta 100% 3. exactitud de la humedad: ± el 5% del ≤ |
||
| Longitud de onda espectral | 290-2450nm opcional | ||
| Intensidad de radiación de la lámpara | 1050W/m2 accuracy≦±0.01W/m2 | ||
| Poder del tubo de la lámpara | 2.5KW (lámpara solar llena refrigerada) del halógeno del metal del espectro X 4 | ||
| Poder total de la lámpara | 10KW, vida útil: 1000 horas | ||
| Temperatura de la pizarra | Gama del control del BST: ℃ 80 (ajustable) Gama del control de BPT: ℃ 80 (ajustable) |
||
| Distancia del centro del arco a muestrear | 1200m m, ≥ eficaz 3000cm2 del área de exposición | ||
| Estante de la muestra | 1200X1200M M | ||
| Gama de la exactitud | Exactitud de la determinación/de la indicación: ℃ de la temperatura 0,1, derecho de la humedad el 1% | ||
| Sensor de la temperatura y de la humedad | Platino resistance.PT100Ω/milivoltio | ||
| Sistema de calefacción | Completamente - sistema independiente, calentador eléctrico de la aleación del níquel-cromo | ||
| Sistema de la humectación | Tipo externo del aislamiento, todo el humectador evaporativo de acero inoxidable de la superficie baja | ||
| Temperatura de la pizarra | Termómetro bimetálico de la pizarra | ||
| Regulador de temperatura | Adopte la pantalla táctil del color de Siemens y el control de módulo alemán del PLC de Siemens | ||
| Sistema circulatorio | motor Temperatura-resistente y de poco ruido del aire acondicionado. Rueda de viento centrífuga de hojas múltiples | ||
| Material | Material externo de la cámara | Placa de acero de alta calidad de carbono, fosfatando la línea mate de acero inoxidable electrostática tratamiento/SUS304 del espray tratamiento de la rayita | |
| Material interno de la cámara | Placa lisa inoxidable de alta calidad SUS304 | ||
| Material del estante de la muestra | Barra inoxidable de alta calidad SUS304 | ||
| Aislamiento del marco de puerta |
Tira de envejecimiento del lacre de la puerta de la goma de silicona de la temperatura del cielo y tierra
|
||
| Número de estantes de la muestra | El número de muestras es 16, según la temperatura de la pizarra y el sensor de la irradiación | ||
| Ojo de Sun | Sistema inteligente del transmisor para audífonos de la irradiación con el microprocesador alemán. Corrija automáticamente el valor de determinación de la intensidad de la irradiación. Es resistencia de la humedad da alta temperatura y alta; la cáscara se hace del material 304. | ||
| Configuración estándar | 1 sistema de las ventanas de cristal antiradiación, 4 lámparas | ||
| Protección de la seguridad | Protección de la salida eléctrica, cortocircuito, sobre temperatura, escasez de agua, sobrecalentamiento del motor, sobre actual | ||
| Fuente de alimentación | Sistema de cinco cables trifásico 50±0.5Hz del AC380V±10% | ||
| Temperatura ambiente del uso | 5℃~+30℃ ≤85%RH | ||
Descripción del equipo
Sistema de iluminación
El sistema se compone de fuente de alimentación del control inteligente, del diseño optimizado de lámparas del halógeno de la vivienda de la lámpara de reflector, del metal de Osram 2500W, de gabinete, de metro de la iluminación, de etc. Puede simular perfectamente el ambiente de la irradiación de la luz del sol bajo diversas condiciones. Juntado con factores ambientales tales como temperatura, humedad, lluvia, y nieve, se utiliza para evaluar el impacto de la radiación solar directa en el espécimen de la prueba (termal, mecánico, químico, eléctrico, etc.), y puede también ser utilizado para revelar la interacción mutua entre diversos materiales en el efecto componente. El sistema de simulación de la luz del sol se puede utilizar solamente para probar de la electrónica, de los materiales, y de las muestras del pequeño-volumen. Los sistemas múltiples de sistemas se pueden también combinar en un arsenal ligero a través del diseño y de la disposición profesionales, que se utiliza para la prueba de coches, de camiones, de módulos fotovoltaicos, incluso de trenes y de aeroplanos.
Fuente de alimentación inteligente (EPS):
1) El módulo de poder utiliza un MCU de alto rendimiento como la base del control, y el algoritmo de control de alta precisión del vector asegura una salida estable de la energía, de modo que el brillo de la lámpara sea fijado y no afectado por el voltaje y el enfriamiento de rejilla de la entrada.
2) Puede realizar el ajuste stepless de la salida del 20% a del 100%, la disipación de calor total es pequeña, y tiene métodos múltiples del control y de la comunicación.
| Exhibición | Exhibición del interfaz de la operación | Situación corrida | Puede supervisar el voltaje de salida y la corriente de salida, fijó poder de la temperatura y temperatura del módulo, etc. |
| Determinación de los parámetros | Los valores de parámetro relevantes se pueden fijar fexiblemente según requisitos reales | ||
| Funciones de la protección/de la alarma | Sobreintensidad de corriente, sobretensión, undervoltage, sobrecalentamiento, cortocircuito, fracaso interno del almacenamiento, etc. | ||
| Alrededores | Temperatura ambiente | -10℃ a +50℃ (ningún helada) | |
| Humedad ambiente | Menos el de 90% (ninguna helada) | ||
| Ambiente de alrededor | Interior (ninguna luz del sol directa, ninguna corrosión, ningún gas inflamable, ninguna niebla del aceite, ningún polvo, etc.) | ||
| Altitud | Menos el de 1000m | ||
3) El control de la fuente de alimentación puede supervisar la situación de la lámpara en tiempo real durante el proceso de iluminación y hacer advertencias correspondientes. Si la iluminación es fracasada, parará la iluminación y dará un aviso de la alarma cuando excede cierto retraso, evitando la situación peligrosa de la iluminación fracasada durante mucho tiempo para mantener alto voltaje.
Gabinete:
Diseño modular de la fuente de alimentación, con el gabinete total, con ventajas de la pequeña huella, líneas aseadas, conexión conveniente; la fuente de alimentación se puede poner en el gabinete total para el control unificado, proporciona protocolo correspondiente del interfaz de comunicaciones en el sistema de control de la caja de la prueba, y utiliza la pantalla táctil para el control local y la operación, exactitud del sistema de control: el ≤5%.
Simulación de la luz del sol:
Un total de 98 sistemas de fuentes de luz, cada sistema de fuentes de luz se equipan de una fuente de alimentación del control del EPS, que puede controlar la fuente de alimentación de cada fuente de luz por separado.
Espectro completo: el +/- 10%, dentro de una altura del 1m.
Después de la simulación, la uniformidad de la simulación de encender la simulación está sobre el ± el 5%, mejor que el requisito del ± 10.

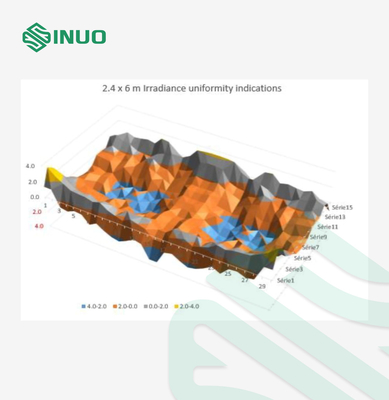

Para los detalles, vea la figura de siguiente del cálculo de la simulación:
Sistema de control:
El sistema de simulación de iluminación adopta el modo de control a circuito cerrado, equipado el sensor de la iluminación de la alto-sensibilidad de KIPP y de ZONEN SMP10 que cumple estándar de dos niveles del ISO 9060. A través de este sensor, la intensidad de luz de la superficie medida se recoge en tiempo real. El sistema de control ajusta automáticamente la salida de la energía según la desviación entre el valor determinado y el valor recogido, para asegurar la estabilidad de la luz en la prueba.
Ventajas:
Condiciones anchas
Puesto que no hay componentes electrónicos de la lámpara del arrancador en el reflector del sistema de iluminación, el sistema tiene temperatura muy amplia y rango de operación de la humedad (la gama de temperaturas es -100 ℃ del ℃ -200, gama de humedad es 0-98%).
Alta seguridad
Porque el encendedor está instalado en la fuente de alimentación inteligente, la fuente de alimentación inteligente puede supervisar el voltaje de trabajo y la corriente de la lámpara de haluro de metal en tiempo real., para asegurarse de que la fuente de alimentación está parada automáticamente cuando se apaga la lámpara y la lámpara no se excita, y se da la información de la alarma. Además, el dispositivo no necesita ser uso posterior descargado, evitar la operación negligente de la descarga eléctrica de alto voltaje.
Viene con el circuito del regulador de voltaje de DÓLAR y el algoritmo de control del vector del poder controlar la salida, con eficacia evitar el fenómeno de la extinción ligera causado por fluctuaciones de la rejilla. Con la alarma de la falta y la protección automática, no hay voltaje en el extremo de la salida cuando la luz está apagada.
Buena estabilidad
Viene con el circuito del regulador de voltaje de DÓLAR, que puede trabajar en AC340V ~ 440V; El sistema de control es controlado por algoritmo de control del vector del poder para asegurarse que el de potencia de salida es constante y ajustable; con funciones automáticas de la remuneración tales como remuneración de la extracción del aire, supervisión en tiempo real de anormalidades y ajuste automático, sin importar fluctuaciones del voltaje y fluctuaciones de la temperatura ambiente, la energía de la salida es todavía constante; protección completa de la seguridad: protección de error del parámetro de la lámpara, protección de la desconexión de la lámpara, protección del cortocircuito de la lámpara, etc.; usando Siemens alemán IGBT, centro magnético japonés, americano MCU. (Puede trabajar en el ℃ 100); todo el equipo ha pasado el 100% la prueba de prueba y de envejecimiento funcional del proceso.
Gama de ajuste ancha
Control del microordenador, con funciones automáticas de la remuneración tales como remuneración de la ventilación, supervisión en tiempo real de anormalidades y ajuste automático, de modo que el sistema tenga la capacidad de ajustar a partir de la energía -100% de la 10% stepless. Con salida del control linear y de la onda cuadrada, la eficacia más alta se alcanza, sin importar fluctuaciones del voltaje y las fluctuaciones de la temperatura ambiente, la energía de la salida son todavía constantes.
1. Sistema de simulación de la luz del sol
Este sistema de prueba consiste en un total de 98 unidades de la simulación de la luz del sol (14 × 7). Cada unidad de la simulación de la luz del sol tiene el mismo poder y es 4KW. La distribución específica es como sigue:
| Región espectral | Ancho de banda (nanómetro) |
Radiación (% del total) |
Tolerancia Minuto |
Tolerancia Máximo |
Irradiación (² de W/m) |
Región espectral Irradiación (² de W/m) |
| UVB | 280 a 320 | 0,5 | 0,3 | 0,7 | 5,6 | 5,6 |
| UVA | 320 a 360 | 2,4 | 1,8 | 3 | 26,9 | 62,7 |
| 360 a 400 | 3,2 | 2,4 | 4,4 | 35,8 | ||
| FUERZA | 400 a 520 | 17,9 | 16,1 | 19,7 | 200,5 | 580,2 |
| 520 a 640 | 16,6 | 14,9 | 18,3 | 185,9 | ||
| 640 a 800 | 17,3 | 12,8 | 19 | 193,8 | ||
| IR | 800 a 3000 | 42,1 | 33,7 | 50,5 | 471,5 | 471,5 |
| Total | 1120 | 1120 | ||||
2. Área eficaz de la irradiación: 1500×1500m m
3. Distancia de la irradiación: 1200m m (fijo)
4. Intensidad media de la irradiación: 1050W/m2
(Continuamente ajustable dentro de 600-1200W/del m2, la exactitud de la modulación no es mayor que 50W/el m2. Puede ser utilizado para los experimentos de la bajo-irradiación de 200W/del m2. La deuda al EPS es infinitamente ajustable dentro de la gama del 50% -100%, para el experimento de la bajo-irradiación de 200W, la reja se debe ser aumentada, y la intensidad de radiación controlar con el índice de transmisión de la reja (el 60%, el 80% dos especificaciones), de modo que la intensidad de luz pueda alcanzar 200W/el m2).
5. Ayuda ligera
La ayuda de la lámpara se hace de perfiles de aluminio industriales.
La pantalla se hace de la aleación de aluminio del magnesio.
Hay 4 sistemas de soportes de la lámpara instalados en la ayuda de la lámpara. Los soportes de la lámpara se dividen en 2 filas horizontales, 4 tubos de la lámpara en cada fila, y cada bulbo es 2500W. La distancia entre el frente, el trasero, izquierdo, y la derecha del tubo de la lámpara es 1200M M, y cada bombilla tiene un control independiente del interruptor. La disposición de la bombilla se muestra en las figuras. La gama de ajuste del poder de la lámpara es ajuste stepless dentro de la gama del 10% a 100%, el poder total de la lámpara es 10KW.
6. Sensor de la intensidad de luz
Tres sensores de la intensidad de luz se utilizan para medir poder radiante adentro con ² de m.
El sensor de la intensidad de luz es resistente a las temperaturas altas y se puede instalar en el vehículo en el método de prueba.
El sensor de la intensidad de luz se equipa de un cable de conexión de 10 m de largo alto-temperatura-resistente.
El sensor de la intensidad de luz está conectado y desconectado en la caja de conexiones.
La intensidad de la lámpara de haluro de metal se puede ajustar hasta el 50% por el EPS. Si se requiere una prueba de la bajo-irradiación, puede ser alcanzada apagando la fuente de luz.
² de 1120 W/m eléctricamente amortiguando todas las lámparas ENCENDIDO
² de 1040 W/m eléctricamente amortiguando todas las lámparas ENCENDIDO
² de 915 W/m eléctricamente amortiguando todas las lámparas ENCENDIDO
² de 730 W/m eléctricamente amortiguando todas las lámparas ENCENDIDO
² de 505 W/m eléctricamente amortiguando mitad de las lámparas ENCENDIDO
² de 270 W/m eléctricamente amortiguando mitad de las lámparas ENCENDIDO
² de 55 W/m no posible
Uniformidad
En el rango de 600-1200W/de ² de m, la uniformidad dentro del área eficaz de la irradiación es menos del 10%. Cuando se realiza la prueba de la bajo-irradiación, los requisitos de la uniformidad no se requieren. El método de prueba de la uniformidad: divida el área eficaz 4000x6000m m de la irradiación en 384 cuadrados, el área de cada cuadrado es 250x250m m, lugar el radiómetro en el centro de cada cuadrado.
7. Iluminación de modo de control
El control automático con la reacción de la intensidad de luz, también se puede ajustar manualmente a la intensidad requerida, y tiene la función de la alarma/de la parada cuando el valor de parámetro medido excede el límite.
8. Datos técnicos
Gama de temperaturas de funcionamiento del sistema: -20 ° C + 60 al ° C
Gama de temperaturas de almacenamiento del sistema: -40 ° C + 60 al ° C
Área de la irradiación: 1200 milímetros x5000 milímetro
Poder de la irradiación: 1200 con máximo del ² de m en el avión de referencia
Distancia de la irradiación: El bulbo es ajustable a partir 200-1200m m del avión de referencia.
Control de la intensidad de la irradiación: el 10% ~ 100%
Uniformidad: la superficie de referencia es el ± el 10%
Sensor de la intensidad de luz: un total de 1 sistema
Equipado de un ordenador (ordenador industrial)

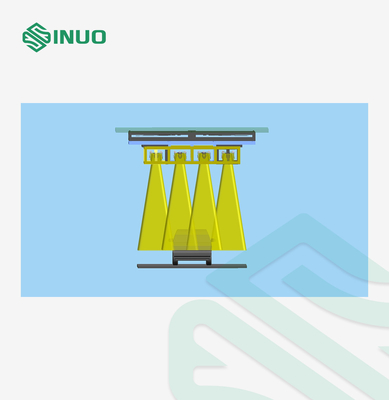

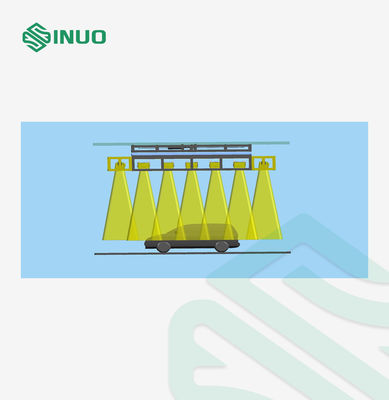

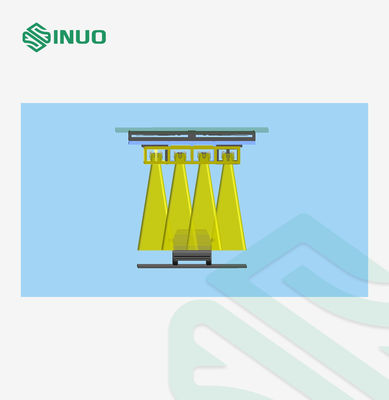

Dibujos de estudio de la cámara
Preguntas y respuestas
Q: ¿Qué temperatura puede este dispositivo alcanzar?
: La gama de temperaturas de funcionamiento del sistema: -20 ° C + 60 al ° C
Gama de temperaturas de almacenamiento del sistema: -40 ° C + 60 al ° C.
Q: ¿Cuál es el tamaño para el área de la irradiación?
: El área de la irradiación del equipo es 1200 milímetros x5000 milímetro.
