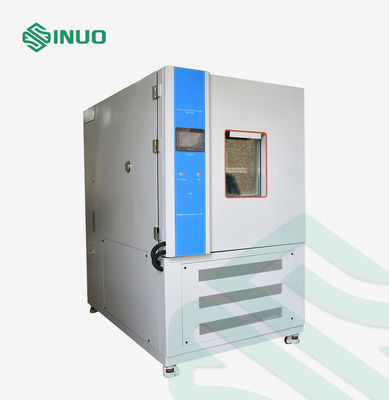

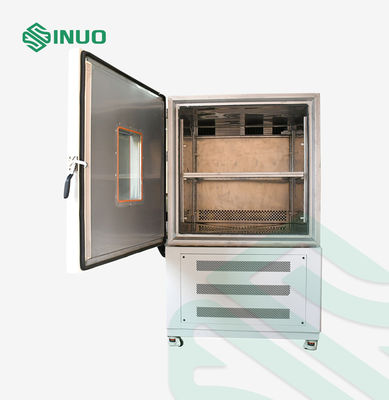

Cámara de prueba de temperatura y humedad IEC 60068 -70 °C a +150 °C Prueba ambiental

Cámara de prueba de temperatura y humedad IEC 60068 -70 °C a +150 °C Prueba ambiental

Nombre De La Marca:	Sinuo
Número De Modelo:	No incluye productos para la fabricación de productos químicos.
Cuota De Producción:	1
Precio:	Customized
Condiciones De Pago:	T/T
Capacidad De Suministro:	10 JUEGOS POR MES

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

Calibration Certificate (Cost Additional)

Tamaño interior:

Se aplicarán las siguientes medidas:

Tamaño externo:

1280*2150*2050 mm

Rango de temperatura:

-70 °C ~ +150 °C

Rango de humedad:

20%~98%RH

Tasa de calentamiento:

≧2-3°C/min

Ritmo de enfriamiento:

¥1°C/min, media sin carga

Detalles de empaquetado:

Caja de madera contrachapada

Capacidad de la fuente:

10 JUEGOS POR MES

Resaltar:

-70°C a +150°C Cámara de prueba de temperatura y humedad

Cámara de prueba ambiental de 20% a 98% de humedad relativa

Cámara de prueba climática de 1000×1000×1000 mm

Descripción del producto

Cámara de prueba de humedad y temperatura IEC 60068 -70°C a +150°C Prueba ambiental

La cámara de prueba de temperatura y humedad está diseñada para pruebas de confiabilidad ambiental de componentes electrónicos, productos eléctricos, electrodomésticos, plásticos, materias primas y otros productos industriales.

Proporciona condiciones de prueba controladas de alta temperatura, baja temperatura y humedad para evaluar el rendimiento y la confiabilidad del producto durante el almacenamiento, el transporte y la exposición ambiental. Con un sistema de control de temperatura y humedad programable, la cámara puede realizar pruebas ambientales tanto constantes como cíclicas.

La cámara es adecuada para aplicaciones como pruebas en frío, pruebas de calor seco, pruebas de calor húmedo en estado estacionario y pruebas de calor húmedo cíclico, lo que la convierte en una solución práctica para el desarrollo de productos, control de calidad, laboratorios de confiabilidad y pruebas de cumplimiento.

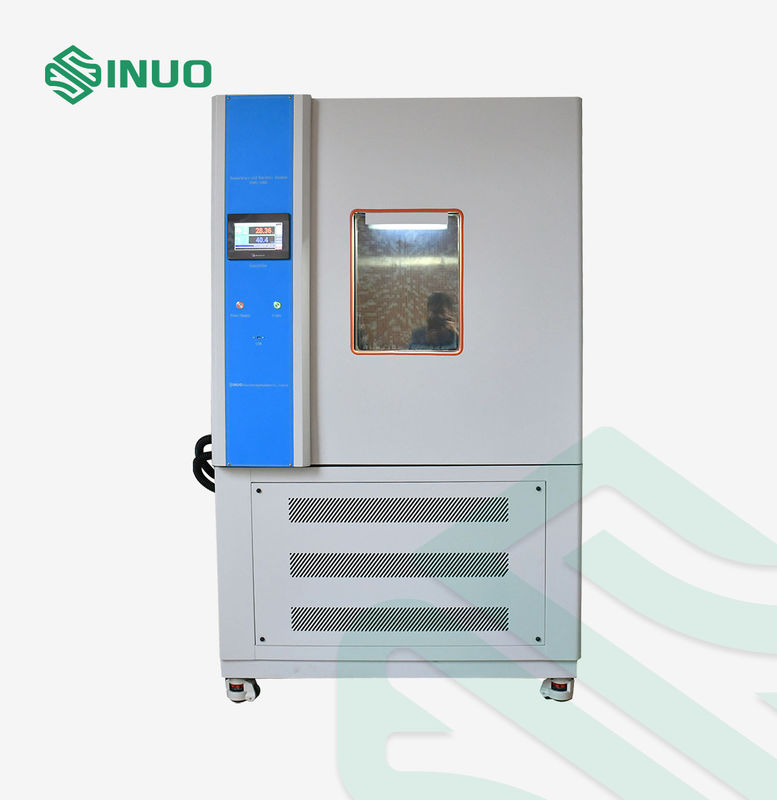

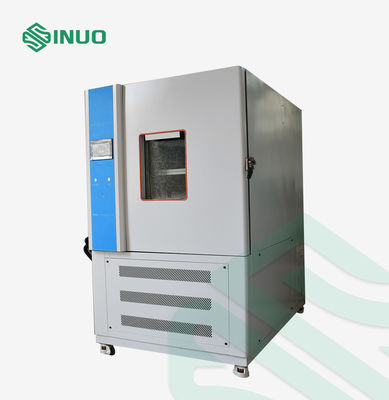

Cámara de prueba de temperatura y humedad IEC 60068 -70 °C a +150 °C Prueba ambiental

Características clave

Amplio rango de temperatura de -70°C a +150°C
Rango de control de humedad de 20 % a 98 % RH
Cámara de trabajo de 1000 × 1000 × 1000 mm
Pantalla táctil a color de 7 pulgadas con control programable
Admite programas de prueba de temperatura y humedad
Hasta 120 grupos de programas programables
Hasta 12.000 segmentos programables
Visualización de la curva de temperatura y humedad en tiempo real.
Interfaz de comunicación RS-232/RS-485
Ajuste automático de la capacidad de refrigeración.
Sistema de refrigeración por compresión mecánica enfriado por aire.
Múltiples funciones de protección de seguridad
Puerto de paso/cable de 50 mm de diámetro
Posición y cantidad de orificios de plomo personalizables
Interfaz operativa inglés/chino

Normas aplicables

La cámara ambiental está diseñada para los métodos de prueba especificados en las siguientes normas de pruebas ambientales IEC 60068:

Estándar	Método de prueba	Solicitud
CEI 60068-2-1:2007	Prueba A – Frío	Pruebas ambientales a baja temperatura
CEI 60068-2-2:2007	Prueba B – Calor seco	Prueba de calor seco a alta temperatura
CEI 60068-2-30:2005	Prueba Db: calor húmedo, cíclico	Pruebas cíclicas de temperatura y humedad.
CEI 60068-2-78:2012	Cabina de prueba: calor húmedo, estado estable	Pruebas ambientales de humedad constante.

Parámetros técnicos

Control y operación	Sistema de control inteligente PLC y pantalla táctil.
Tamaño de la cámara	Tamaño interior	Tamaño externo
	100010001000 milímetros	128021502050 milímetros
Rango de temperatura	-70°C ~+150°C
Rango de humedad	20%~98% HR (Temperatura: 20 ℃ ~ 85 ℃, consulte el diagrama de rango controlable de temperatura y humedad, sin carga de calor activa)
Fluctuación de temperatura	±0,5 ℃
fluctuación de la humedad	≤2,5%
Desviación de temperatura	≤±2.0℃
Desviación de humedad	≤±3%
Tasa de calentamiento	≧2-3°C/min
Tasa de enfriamiento	≧1°C/min, promedio sin carga
Condición de carga	Ninguno
Ruido de trabajo	Un nivel de sonido≤70dB(A) (Medido en una habitación insonorizada con una temperatura ambiente de 25 °C y bajo eco. Usando la ponderación A, pruebe el promedio de 9 puntos. Cada punto de prueba está a 1 metro de distancia de la fuente de ruido horizontalmente y a 1 metro sobre el suelo.)
Características estructurales
Estructura del cerramiento aislante	1. Material de la pared exterior: pulverización de tableros A3. 2. Material de la pared interior: placa de acero inoxidable cepillado SUS﹟304. 3. Material de aislamiento térmico de la cámara: espuma de poliuretano rígida resistente a altas temperaturas de 100 mm. 4. Material aislante de la puerta de la cámara: espuma de poliuretano rígida resistente a altas temperaturas de 100 mm.
Resistencia de la estructura inferior	La capacidad de peso de la pista en el fondo de la cámara de prueba: ≤100Kg/m² (carga)
Canal de aire acondicionado	1. Ventiladores centrífugos de eje largo de acero inoxidable: 2 juegos/90W. 2. Ventilador, calentador, evaporador (también deshumidificador), dispositivo de drenaje, puerto de equilibrio de presión, deflector de aire ajustable, sensor de temperatura
Configuración estándar de la cámara de prueba.	1. Ventana de observación: vidrio templado al vacío de 3 capas de 400x600x40 mm 2. Asas planas integradas 3. Bisagras de puerta: bisagras importadas SUS #304 4. Lámpara de bajo consumo dentro de la cámara. 5. Orificio de plomo: φ50 mm 1 pieza
puerta de la cámara	1. La puerta de una sola pieza se abre hacia el exterior, con la bisagra a la izquierda y el tirador a la derecha (mirando hacia el frente de la caja). 2. Equipada con un mecanismo de bloqueo de puerta de seguridad (la puerta se puede abrir en la sala de pruebas), la puerta está equipada con calefacción eléctrica para evitar la condensación y el rango visible de la ventana de observación de vidrio aislante (W400×H600mm). El marco de la puerta está equipado con un dispositivo calefactor eléctrico anticondensación.
Panel de control	Controlador Pantalla de 7 pulgadas, pantalla de control de temperatura (humedad), luz indicadora de funcionamiento y botón de iluminación.
cuarto mecanico	Unidad de refrigeración, bandeja de agua del compresor, dispositivo de alivio de presión, dispositivo de calefacción
Gabinete de distribución de energía	Tablero de distribución, ventilador de refrigeración, interruptor de alimentación principal, transformador, relé intermedio, relé de tiempo, relé de estado sólido, contactor de CA, disyuntor
Calentador	1. Calentador eléctrico de acero inoxidable con forma de radiador tipo aleta 2. Método de control de calefacción: Modulación de ancho de pulso de igual período sin contacto SSR (relé de estado sólido) 3. Potencia de calefacción: aproximadamente 4KW
Orificio para cable de alimentación	Ubicado en la parte trasera de la cámara.

Pruebas ambientales programables

El controlador permite a los usuarios crear perfiles complejos de temperatura y humedad para pruebas de confiabilidad.

El sistema puede mostrar:

Temperatura establecida y temperatura real
Establecer la humedad y la humedad real
Programa y segmento actual
Tiempo restante de prueba
Número de ciclo
Tiempo acumulado de ejecución
Curvas de temperatura/humedad en tiempo real
Estado de funcionamiento del relé
Información de falla del equipo

El sistema programable admite ciclos de prueba repetidos y continuación automática después de la recuperación de energía, lo que ayuda a simplificarpruebas ambientales automatizadaspara laboratorios y departamentos de control de calidad de producción.

Sistema de refrigeración

La cámara utiliza unsistema de refrigeración por compresión mecánica enfriado por aireDiseñado para pruebas ambientales a baja temperatura.

Componente de refrigeración	Configuración
Modo de refrigeración	Compresión mecánica refrigerada por aire.
Compresor	Compresor scroll de baja temperatura Hitachi
Configuración del compresor	3 caballos × 2
Refrigerante	R404A
Condensador	Condensador de aletas de aluminio AC&R
Evaporador	Intercambiador de calor personalizado
Intercambiador de calor	Diseño tipo SWEP de alta eficiencia
Control de refrigeración	Ajuste automático de la capacidad de enfriamiento
Sistema de expansión	Sistema de refrigeración controlado por capacidad
Condensador evaporativo	Intercambiador de calor de tubos de cobre
Control de presión	Válvula reguladora de presión de evaporación
Aire de retorno	Circuito de refrigeración del aire de retorno del compresor

El sistema de refrigeración ajusta automáticamente la capacidad de enfriamiento de acuerdo con las condiciones de prueba programadas. Esto ayuda a mantener condiciones ambientales estables al tiempo que reduce el consumo de energía innecesario durante la operación.

Sistema de calefacción

El sistema de calefacción utiliza un calentador eléctrico de acero inoxidable de tipo aleta con control de estado sólido.

Parámetro	Especificación
Tipo de calentador	Calentador eléctrico de acero inoxidable tipo aleta
Capacidad de calefacción	Aprox. 4 kilovatios
Método de control	Modulación de ancho de pulso sin contacto SSR
Control de temperatura	Control inteligente basado en PID

Los sistemas de calefacción y refrigeración funcionan junto con el sistema de control de humedad para proporcionar una temperatura controlada.Ciclos de temperatura y condiciones de prueba climática..

Sistema de circulación de aire

La cámara utiliza ventiladores centrífugos de eje largo de acero inoxidable para hacer circular el aire acondicionado por todo el espacio de trabajo. El sistema de flujo de aire está diseñado para promover una distribución uniforme de la temperatura y la humedad dentro de la cámara de prueba.

Componente	Especificación
Ventilador de circulación	Ventilador centrífugo de eje largo de acero inoxidable
Cantidad	2 juegos
Potencia del ventilador	90 vatios cada uno
Componentes del flujo de aire	Ventilador, calentador, evaporador, sistema de deshumidificación, sistema de drenaje.
Ajuste del flujo de aire	Deflector de aire ajustable
Monitoreo de temperatura	Sensor de temperatura
