IEC 60529 IPX1-IPX8 Sistema de ensayo de resistencia al agua para la protección contra la entrada de recintos

Sistema Integrado de Prueba de Impermeabilidad IPX1-IPX8 para Protección de Entrada de Recintos según IEC 60529

Descripción General del Producto

El Sistema Integrado de Prueba de Impermeabilidad IPX1-IPX8 SN4418 es una solución modular de prueba de entrada de agua para evaluar la protección de recintos eléctricos y electrónicos contra la penetración de agua.

Diseñado según IEC 60529:2013, el sistema integra múltiples métodos de prueba desde IPX1 hasta IPX8 en una solución de laboratorio coordinada. Puede configurarse para productos que van desde electrodomésticos y equipos de iluminación hasta recintos eléctricos y otros productos que requieren pruebas de impermeabilidad y protección contra la entrada de agua IP.

Este sistema incluye lo siguiente:

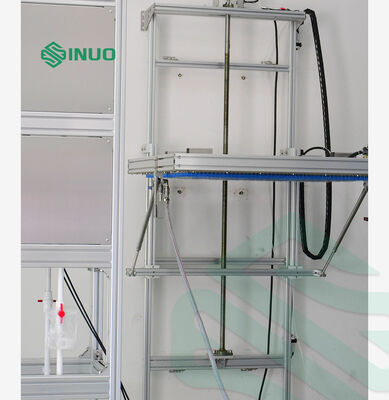

1. Aparato de Prueba de Goteo de Lluvia Vertical IPX1-IPX2

El aparato de goteo de lluvia vertical está diseñado para simular gotas de agua que caen verticalmente. La caja de goteo se puede subir o bajar automáticamente, mientras que la placa de goteo de acero inoxidable proporciona una distribución de agua estable.

Especificaciones:

2. Aparato de Prueba de Tubos Oscilantes IPX3-IPX4

El probador de tubos oscilantes utiliza un mecanismo de biela-manivela accionado por motor para generar un rociado de agua controlado y recíproco. Hay varios radios de tubo disponibles para diferentes dimensiones de recintos.

Parámetros técnicos:

No.	Artículo	Parámetros
1	Suministro de agua	Caudal de agua > 10L/min ± 5% de agua limpia sin inclusiones. Este dispositivo está equipado con una unidad de filtración de agua limpia.
2	Tamaño del tubo oscilante	Viene de serie con tubos oscilantes R200mm, R400mm, R600mm, R800mm, R1000mm, R1200mm, R1400mm, R1600mm, fabricados en acero inoxidable.
3	Agujero de aguja	Φ0.4mm
4	Ángulo incluido de dos agujeros	IPX3: 120°; IPX4: 180°
5	Ángulo de oscilación del tubo	Máx. ±175° se puede preconfigurar (Nota: el estándar requiere IPX3: 120°; IPX4: 360°, pero debido a que hay un plato giratorio debajo del tubo oscilante durante la prueba, no se pueden lograr 360° durante las pruebas reales; si no hay plato giratorio, se pueden lograr 360°).
6	Velocidad de oscilación	IPX3: 4s/vez (2×120°); IPX4: 12s/vez (2×360°);
7	Flujo de agua	Se puede configurar según el tamaño del péndulo y el número de agujeros (0.07 L/min por agujero).
8	Tiempo de prueba	0.01s ~ 99 horas 59 minutos, se puede preconfigurar.
9	Manómetro	0 ~ 0.25MPa
10	Requisitos del sitio	Sala de pruebas de impermeabilidad IP dedicada, el suelo debe ser plano con iluminación, interruptor de fuga de agua de 10A (o enchufe) utilizado para el equipo. Con buena función de entrada y drenaje. Instalación en el suelo.
11	El área	Según el tubo oscilante elegido.

3. Boquilla de Pulverización IPX3-IPX4

Para áreas de recintos que no pueden ser adecuadamente expuestas por el tubo oscilante, la boquilla de pulverización manual proporciona un método de prueba alternativo.

La boquilla de pulverización está diseñada y fabricada de acuerdo con IEC60529 IPX3 e IPX4. La diferencia entre IPX3 e IPX4 es que el deflector debe retirarse en la prueba IPX4.

Parámetros técnicos:

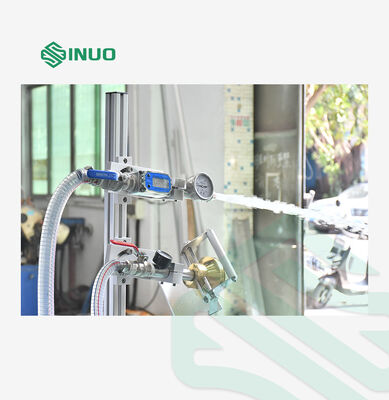

4. Boquilla de Manguera IPX5-IPX6

El módulo de boquilla de manguera está diseñado para pruebas de chorro de agua potentes y admite requisitos de flujo separados para IPX5 e IPX6.

Parámetros técnicos:

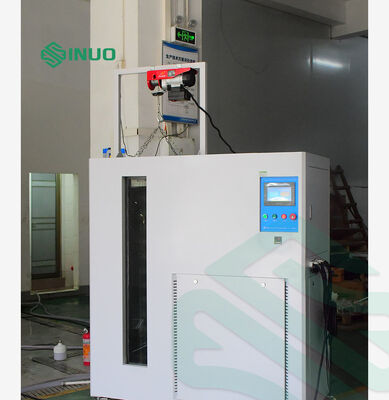

5. Cámara de Inmersión Integrada y Tanque de Suministro de Agua y Gabinete de Control IPX7

La unidad de suministro de agua integrada sirve como sección de control central para el sistema de prueba de impermeabilidad. Proporciona flujo y temperatura de agua controlados para diferentes niveles de prueba IP y también funciona como cámara de inmersión IPX7 y sistema de suministro de agua IPX8.

Parámetros técnicos:

6. Tanque de Inmersión Profunda IPX8

El Tanque de Inmersión Profunda está diseñado y fabricado de acuerdo con IEC60529 IPX8.

Parámetros técnicos:

1 recipiente a presión: tanque de acero inoxidable, diámetro 0.6 metros, altura 1.2 metros.

2 rango de ajuste de presión: 0 ~ 5 bar (personalizable).

3 sistema de presión: bomba de acero inoxidable + convertidor de frecuencia.

4 precisión del manómetro: 0.25 grados, rango: 6 bar.

5 tiempo de prueba: 0-99 min.

6 presión límite máxima: 5 bar.

7 protección de presión: protección por presostato.

8 conectar al equipo de suministro de agua mediante manguera de alambre de acero de alta presión de 3/4.

7. Plato Giratorio

El plato giratorio inclinable es el accesorio necesario para la prueba IPX1~IPX6.

¿Por qué elegir un Sistema Integrado de Prueba IPX?

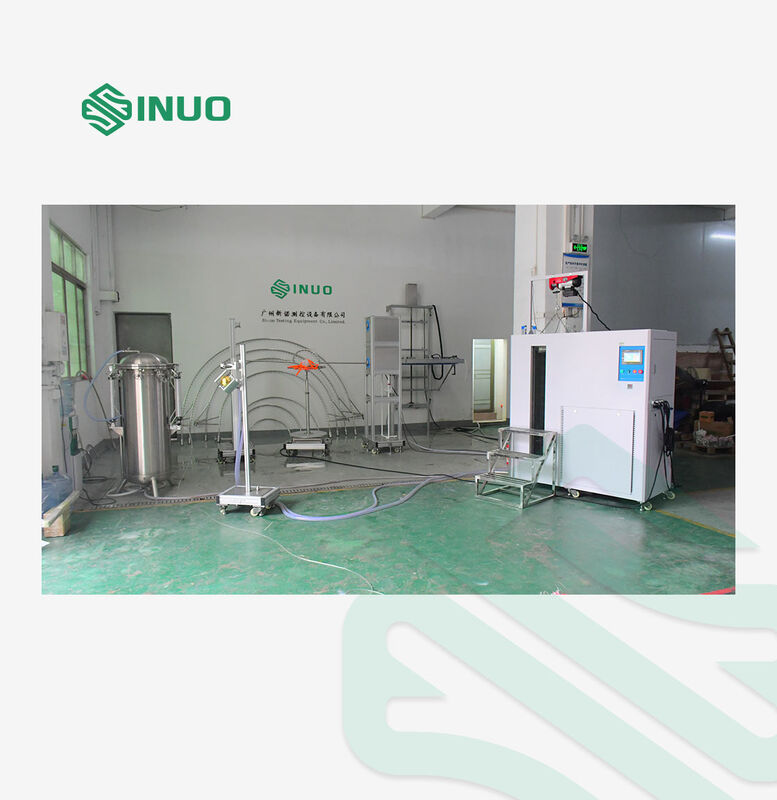

Una Plataforma para IPX1-IPX8

En lugar de instalar máquinas de prueba de impermeabilidad separadas para cada nivel IP, la configuración integrada reúne múltiples métodos de prueba de entrada de agua en una solución de laboratorio.Flujo y Temperatura de Agua ControladosEl sistema de suministro de agua centralizado admite aplicaciones de flujo bajo y alto, con control programable de temperatura y flujo de agua.

Operación PLC + Pantalla Táctil

Los parámetros de prueba se pueden preconfigurar y monitorear a través de la interfaz de pantalla táctil de 7 pulgadas controlada por PLC, simplificando la operación diaria y mejorando la repetibilidad de las pruebas.

Configuración Flexible del Laboratorio

Diferentes tamaños de tubos oscilantes, métodos de pulverización, equipos de inmersión y configuraciones de plato giratorio permiten adaptar el sistema a diferentes muestras de prueba y diseños de laboratorio.

Diseñado para Pruebas de Código IP

El sistema está diseñado en torno a los requisitos de prueba de impermeabilidad IEC 60529 IPX1-IPX8, lo que lo hace adecuado para laboratorios involucrados en protección de entrada de recintos, pruebas de productos eléctricos y pruebas de cumplimiento.
