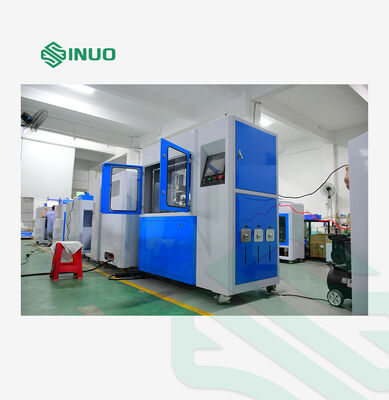

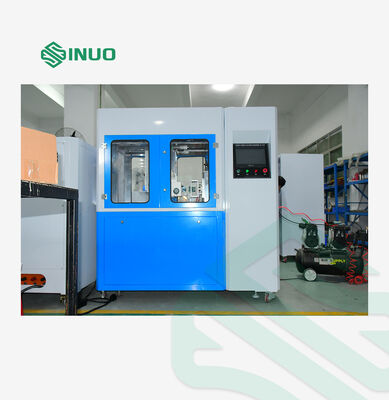

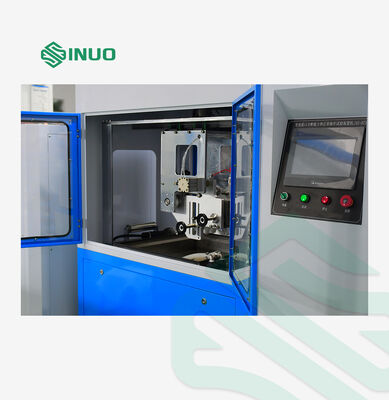

Probador de conector de carga de VE IEC 62196-1, probador de durabilidad de tracción y capacidad de ruptura de servoplug

Contenido de la prueba

a) Ruptura y capacidad；b) Operación normal

Rango de muestra de prueba

Pistola de carga de CA y CC

Estación de prueba

Estación única

Método de control eléctrico

Control integrado inteligente PLC Mitsubishi, operación de interfaz táctil hombre-máquina a color de 7 pulgadas

Modo de operación

 Operación manual o controlada por programa

Función

Tiene la función de simular la operación normal de la interfaz de carga, que puede realizar la operación de inserción y extracción de la interfaz de carga, también tiene la configuración programable de la velocidad de prueba, el tiempo de prueba y el número de veces de prueba

Modo de accionamiento

El servomotor acciona los movimientos de inserción y extracción y los movimientos de rotación y humectación con líquido, y el cilindro auxiliar realiza la apertura y el cierre del mecanismo de enclavamiento del interruptor.

Dispositivo de sujeción de muestra y método de sujeción

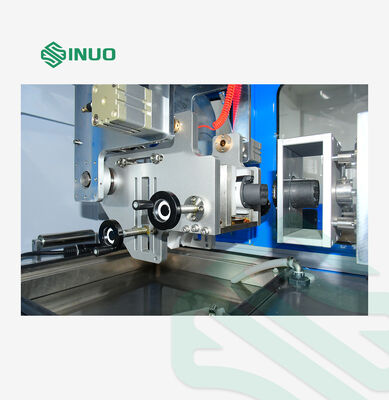

Sujeción mecánica, pinza ajustable tridimensional X/Y/Z, posición de punto de sujeción ajustable, pinza universal adecuada para interfaces de carga de CA/CC de estándar nacional, estándar estadounidense, estándar europeo


Volteo automático

Equipado con un mecanismo de volteo automático en la pinza de la pistola de carga, que puede voltearse 90°, y el tiempo de sujeción del volteo se puede configurar arbitrariamente dentro del rango (0 ~ 600) s, lo que puede lograr la prueba de inmersión en solución según la cláusula 23.3.2 de IEC 62196-1:2022.

Número de ensayos

0~999999 veces, se puede preestablecer, se detiene automáticamente cuando el recuento alcanza el valor establecido

Tiempo de conducción de la capacidad de ruptura

1-999.9s, se puede preestablecer (la norma requiere que el contacto eléctrico se mantenga durante no más de 4s y no menos de 2s)

Velocidad de inserción y extracción

0-10 veces/min, se puede preestablecer (3.75 ciclos/min, 7.5 carreras/min)

Carrera de prueba

0-150mm, se puede preestablecer (la distancia entre el enchufe de prueba y el enchufe de prueba es ≥50mm)

Velocidad de prueba

0-1100mm/s se puede preestablecer directamente en la pantalla táctil

Visualización del valor de fuerza

Equipado con un sensor de fuerza de rango de 50 kg, que puede monitorizar el valor de fuerza en tiempo real, formar una curva de fuerza-tiempo, mostrar la fuerza máxima de inserción y extracción, y mostrar el valor de fuerza actual, rango de valor de fuerza (0 ~ 500) N

Dispositivo de bloqueo

Tiene la función de presionar automáticamente el dispositivo de bloqueo mecánico para simular las condiciones de operación normales.

Tanque de solución

Equipado con un tanque de solución, que puede acomodar la solución simulada de agua salada y polvo según la cláusula 23.3.2 de IEC 62196-1:2022, tenga en cuenta que la solución debe ser preparada por el usuario

Requisitos de inmersión en solución

Se pueden configurar el número de inmersiones, el tiempo de inmersión, el tiempo de secado, los tiempos de inserción y extracción, y los tiempos de ciclo

Carga

Externa, puede funcionar con SN2217-480V250A

Función de detección

Cuando la carga está conectada, puede realizar una alarma de interrupción del circuito y registrar el número de veces actual.

Protección de seguridad

Protección de puesta a tierra, protección contra cortocircuitos, protección contra sobrecargas
