Teste de vibración de alta potencia de 11KN Simulación sinusoidal, aleatoria y de choque de banda completa

Eficiencia del amplificador11S24 parámetros del generador de excitación electromagnética

Fuerza máxima de excitación sinusoidal

1100kg.f pico (11KN)

Fuerza máxima de excitación aleatoria

1100kg.f rms (11KN)

Fuerza máxima de excitación de impacto

2200kg.f pico (22KN)

Rango de frecuencia

00～3300 Sensibilidad:

Desplazamiento máximo

51 mm p-p

Velocidad máxima

2m/s

Aceleración máxima

100G(980 m/s²LA12

Frecuencia de resonancia de primer orden

30000 Hz±5%

Carga efectiva300

kg  Frecuencia de aislamiento de vibraciones

2.5 Hz

Diámetro de la bobina móvil

Ф

240mm Sistema de protección servo

10

Fuga de flujoTornillo en la mesa

1

00×M10Fuga de flujo

＜

10gaussMomento excéntrico admisible

300N

·mTamaño del equipo

920L

mmx610Dmmx610Dmm (sin mesa de expansión)LA12

Aproximadamente 1100

Kg (sin mesa deslizante horizontal)LA12

K amplificador de potencia de conmutación digitalPotencia de salida

12

KVAResistencia a tierra

1

00VCorriente de salida

100

AEficiencia del amplificador

≥90%

Frecuencia de conmutación

116KHz

Relación señal/ruido (SNR)

≥65dB

Nivel de ruido

≤70dB

Tamaño del amplificador

910L

mmx610Dmmx1150HmmSistema de protección servo

Función

Temperatura, presión del viento, sobre-desplazamiento, sobre-voltaje, sobre-corriente, bajo-voltaje de entrada, falla externa, fuente de alimentación de control, falla lógica, pérdida de fase de entrada

Controlador de vibración digital VCSusb-2

Configuración de hardware

2 canales de entrada simultáneos, 1 canal de salida

Seno, aleatorio, choque clásico

Computadora de control

Computadora de marca con monitor LCD de 17", teclado y mouse óptico

Software

Con interfaz de operación bilingüe (chino/inglés), admite análisis en dominio del tiempo y de frecuencia, control de fuente de señal, análisis de barrido sinusoidal y más. Puede generar automáticamente informes de prueba en WORD, y cuenta con funciones para visualización de señales/datos, almacenamiento, configuración de parámetros de prueba y análisis de datos.

Sensor de aceleración L

TE C04A07Rango de frecuencia: 1-

8000Hz Sensibilidad:

30pc/gRango de temperatura: -40 - 160℃

Mesa de extensión vertical VT60

Material

Aleación de magnesio, anodizado duro en superficie

Tamaño de la mesa600mm×600mm

Agujero fijo

Agujero fijo

Frecuencia de uso

Seno: 2

000 Hz; Aleatorio: 2000Hz

PesoAproximadamente 57

KG

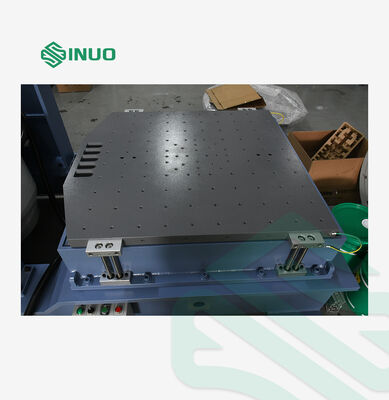

BMesa deslizante de película de aceite horizontal HG60Material

Aluminio/

Aleación de magnesio, anodizado duro en superficie

Tamaño de la mesa600mm×600mm

Agujero fijo

Casquillo de tornillo de acero inoxidable M8, duradero y resistente al desgaste

Frecuencia de uso

Seno: 2

000 Hz; Aleatorio: 2000Hz

PesoAproximadamente 57

KG

B402Sventilador de refrigeración (incluye silenciador)

Potencia del ventilador4 KW

Caudal del ventilador

40.8m³/Min

Presión del ventilador

0.049

kgf/cm2

Requisitos eléctricosFuente de alimentaciónCA

Trifásica 380V/50Hz,

25

KVAAire comprimido0.6Mpa Resistencia a tierra

≤4Ω

Rendimiento del equipo y ventajas estructurales

1. Estructura optimizada del cuerpo de la mesa de vibración

Adopta una bobina móvil de fundición de precisión y pulida manualmente, combinada con una guía axial de doble rodamiento y un sistema de soporte de carga fotoeléctrico. Suprime eficazmente la desviación axial y el desplazamiento rotacional durante pruebas de vibración de alta frecuencia, mejorando enormemente la estabilidad de la prueba y la vida útil. El diseño de doble circuito magnético logra una distribución uniforme del campo magnético y una fuga de flujo ultrabaja, evitando interferencias con las muestras de prueba y los equipos circundantes. La superficie adopta tratamiento anticorrosión por fosfatación y tecnología de pintura de automóviles de alta calidad, con excelente resistencia al desgaste y a la oxidación para operaciones continuas industriales a largo plazo.
