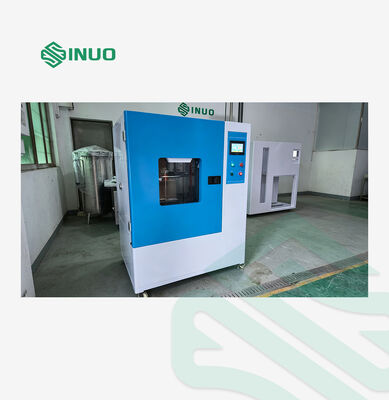

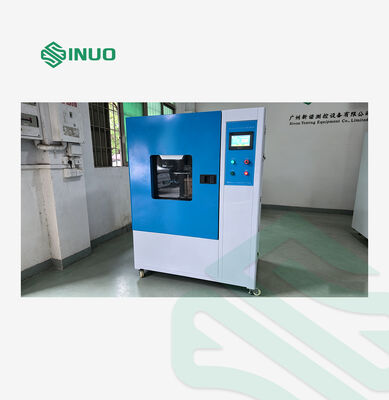

IEC 60529 IPX1-2 Cámara de ensayo de lluvia por goteo vertical para piezas electrónicas y automotrices

Parámetros técnicos

Parámetros estructurales

Tamaño de la placa de goteo

En el caso de los vehículos de las categorías A y B, el valor de la presión máxima de los vehículos de las categorías A y B será igual al valor de la presión máxima de las categorías A y B.

Tamaño de la cámara interna

En el caso de los vehículos de las categorías M1, M2 y N3

Dimensión externa general

El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero.

Diámetro del agujero de goteo

Ø0,4 mm

El espacio entre los agujeros de goteo

20 × 20 mm

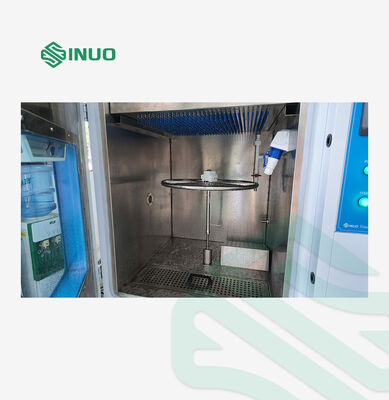

Diámetro del giradiscos

Ø600 mm

Parámetros funcionales

Volumen de las precipitaciones

Se aplicarán las siguientes medidas:
IPX2: 3 ± 0,5 mm/min

Modo de regulación del flujo

Ajuste manual

Modo de elevación de la placa por goteo

Tipo fijo no elevable; elevación realizada por una plataforma giratoria de muestreo

Altura de elevación del giradiscos

400 ∼ 700 mm

Capacidad de carga del giradiscos

50 kilos

Ángulo de inclinación del giradiscos

0° o 15° (referencia horizontal)

Velocidad de rotación del giradiscos

1 r/min (para el ensayo IPX1)

Rango de tiempo de prueba

0-999 minutos

Dispositivos de protección de seguridad

Protección contra fugas de tierra, protección contra escasez de agua, protección contra cortocircuitos

Parámetros eléctricos

Fuente de alimentación

Acción de corriente alterna 220 V

Potencia nominal

1.0 kW

Accesorios estándar

1 ejemplar del manual de operación
1 copia del certificado de fábrica
1 tarjeta de garantía del equipo
1 cartucho de filtro
100 agujas de goteo de prueba
20 bases de aguja de goteo de latón

Condiciones de funcionamiento

El usuario garantizará las siguientes condiciones y completará las conexiones correspondientes.

Sitio de instalación

1. El suelo plano con drenaje suave; los pisos y las paredes deberán estar impermeables, equipados con alcantarillas o zanjas de drenaje.
2. Capacidad de carga del suelo ≥ 200 kg/m2
3. Sitio bien ventilado
4. No hay vibraciones severas alrededor del equipo
5. No hay interferencia de campo electromagnético fuerte alrededor del equipo
6. No hay sustancias inflamables, explosivas o corrosivas ni polvo cerca del equipo
7. Espacio adecuado para el funcionamiento y el mantenimiento alrededor de la unidad: espacio libre de 600 mm en la parte trasera, izquierda, derecha y superior
8. 1200 mm de espacio libre en el lado delantero del equipo

Condiciones ambientales

· Temperatura: 5 °C ~ 35 °C
· Humedad relativa: ≤ 85% de HRC
· Presión atmosférica: 86 kPa ~ 106 kPa

Condiciones de suministro de energía

Voltado y frecuencia

AC 220V±10%, 50Hz±10%; alambre activo + alambre neutro + alambre de tierra protectora

Potencia instalada

1.0 kW

Resistencia protectora de la tierra

Resistencia a la puesta a tierra de protección inferior a 4 Ω

Interruptor de energía

1. El usuario instalará en el lugar de instalación un interruptor de corriente residual independiente (RCCB) de capacidad equivalente exclusivamente para este equipo.
2. Se prohíben los interruptores de cuchillo o los enchufes de pared.
3. El interruptor de corriente residual se instalará a menos de 2 metros del equipo.

Requisitos de suministro de agua

1. El usuario deberá suministrar agua con una presión de agua ≥ 0,2 MPa, equipada con un grifo de 4 puntos en el lugar de instalación.
2. El grifo de agua deberá estar a menos de 2 metros del equipo.

Requisitos de suministro de aire

Se requiere un compresor de aire; presión de aire recomendada: 0,6 ~ 0,8 MPa.
