Probador de ignición por hilo incandescente IEC 60695-2-20 UL 746C para componentes eléctricos

Probador de ignición por hilo caliente IEC 60695-2-20 UL 746C para componentes eléctricos

Información del producto

El aparato de prueba de ignición por hilo caliente cumple con IEC60695-2-20-1995, ASTMD3874-1997, IEC60950-1999, UL746A-2000, UL746C-2000, IEC829-1998.

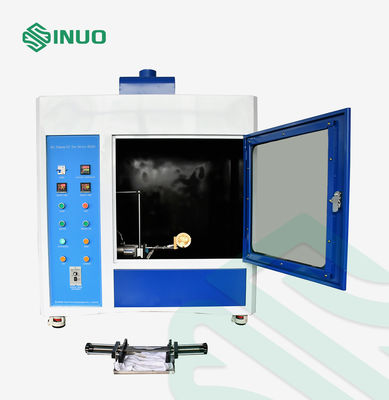

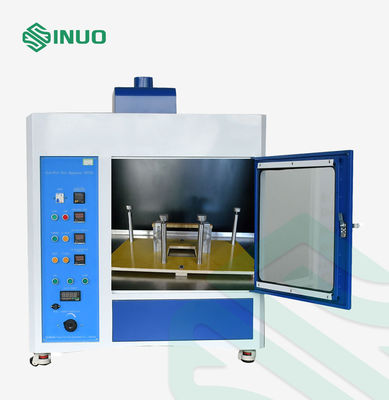

Esta cámara tiene un fondo negro en el interior, con dispositivo de ventilación e iluminación, el tiempo y la potencia se pueden mostrar en la pantalla táctil, con una gran ventana de observación para observar y registrar cómodamente, los componentes de alta calidad garantizan la estabilidad y precisión de las pruebas.

Principio de funcionamiento

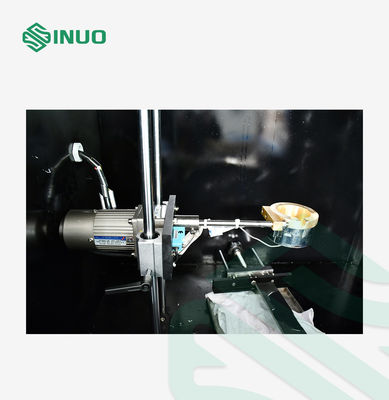

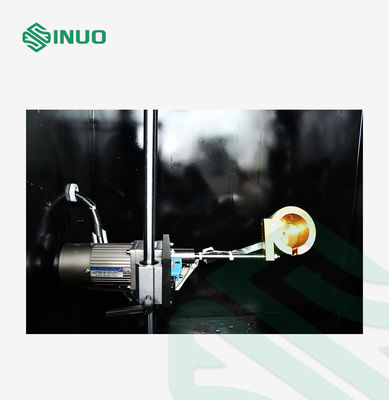

La prueba de ignición por hilo caliente utiliza un cable eléctrico de tamaño específico (0,5 mm de longitud 250 mm) y material específico (Ni80/Cr20), después de pre-recocido con la potencia de calentamiento requerida (0,26 W/mm) y el tiempo especificado (8 s ~ 12 s), enrollando 5 círculos completos en la muestra según una cierta tensión de enrollado (5,4 N) y un paso de enrollado (6,35 mm), se prueba la muestra enrollada por el cable eléctrico durante 120 s bajo la potencia de calentamiento estipulada (0,26 W/mm), evaluando el riesgo de incendio de la muestra según el resultado de la prueba, si se enciende y el tiempo de ignición.

Características principales

• Soporta pruebas según IEC 60695-2-20 y ASTM D3874
• Aplicable a la evaluación de seguridad de productos eléctricos y electrónicos
• Control PLC con pantalla táctil de 7 pulgadas
• Ajuste y visualización digital de la potencia de calentamiento
• Duración de recocido y prueba preestablecible
• Cable de resistencia Ni80/Cr20 especificado para pruebas estandarizadas
• Tensión de enrollado y paso de enrollado controlados
• Gran ventana de observación para un monitoreo visual conveniente
• Sistema de iluminación y ventilación interna
• Fondo de cámara de prueba negro para una mejor observación de la llama/ignición
• Diseño compacto de laboratorio con componentes eléctricos fiables

Parámetros técnicos

Control y operación

El sistema de control PLC integrado y la pantalla táctil de 7 pulgadas proporcionan una interfaz sencilla para configurar y supervisar los parámetros de prueba.

Los operadores pueden preestablecer el tiempo de recocido, la duración de la prueba y la potencia de calentamiento, mientras que la pantalla táctil proporciona visualización de parámetros en tiempo real durante la operación.

El sistema de control digital reduce el ajuste manual y ayuda a mantener condiciones de prueba consistentes entre especímenes, lo que hace que el equipo sea adecuado para pruebas de seguridad contra incendios repetibles en laboratorio.

¿Por qué elegir este probador de ignición por hilo caliente?

Control de calentamiento preciso

La potencia de calentamiento se puede ajustar digitalmente para lograr la condición de prueba especificada de 0,26 W/mm, lo que apoya procedimientos de prueba consistentes.

Preparación controlada del espécimen

El arreglo de enrollado dedicado ayuda a mantener la tensión de enrollado especificada de 5,4 N y el paso de enrollado de 6,35 mm.

Operación fácil con pantalla táctil

El control PLC y una pantalla táctil de 7 pulgadas hacen que la configuración de parámetros y el monitoreo de pruebas sean más convenientes para los operadores de laboratorio.

Mejora de la observación de pruebas

El interior de la cámara negra, el sistema de iluminación y la gran ventana de observación proporcionan una vista más clara del comportamiento de ignición.

Ajustes de prueba flexibles

Tanto las duraciones de recocido como las de prueba se pueden preestablecer según el procedimiento de prueba, lo que proporciona una mayor flexibilidad para aplicaciones de laboratorio.

Amplias aplicaciones de prueba de materiales

El equipo se puede utilizar para la evaluación de riesgo de incendio de materiales plásticos, poliméricos y aislantes eléctricos, lo que lo hace adecuado para laboratorios de seguridad eléctrica, fabricantes e instalaciones de pruebas de terceros.
