El ensayo de cortocircuito externo controlado a temperatura

En el caso de los equipos de ensayo de circuito corto, el ensayo de circuito corto debe realizarse en el lugar de ensayo.

Resumen del producto:

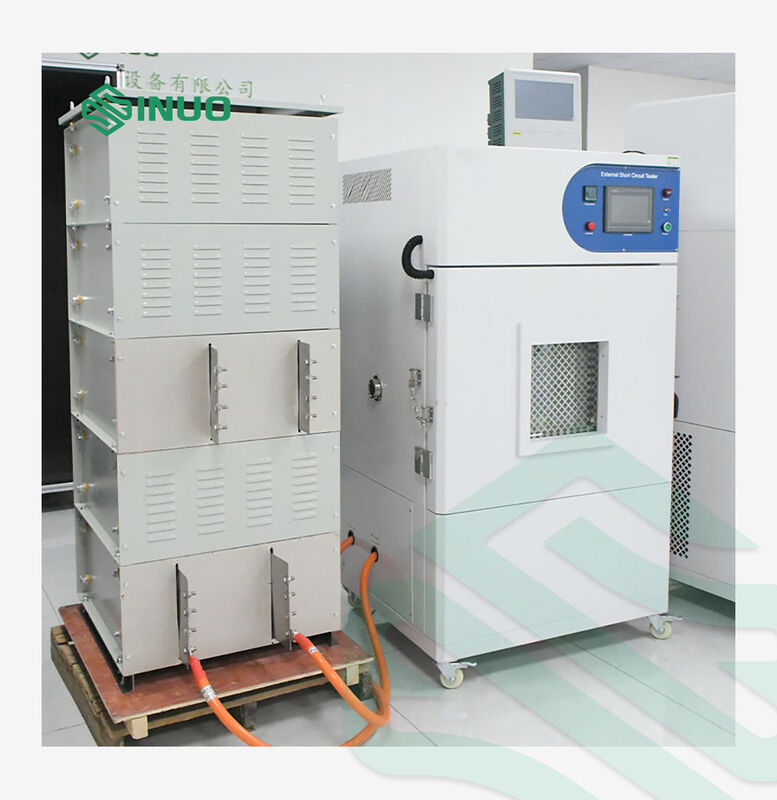

El probador de cortocircuito externo controlado por temperatura está diseñado para pruebas de seguridad de baterías de litio, pruebas de abuso de células de batería y pruebas de cortocircuito externo.

Con una corriente de carga máxima de 1000 A, una resistencia incorporada de 20 mΩ y un tiempo de respuesta de corriente continua ≤ 5 μs, el sistema proporciona un entorno de ensayo de cortocircuito de alta corriente controlado y repetible.

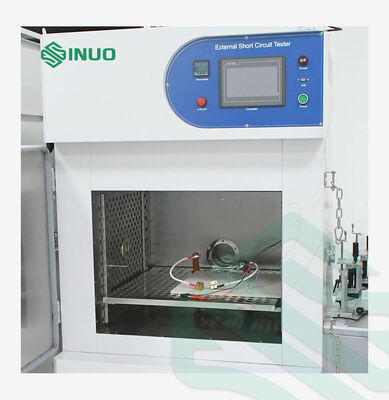

La cámara de control de temperatura integrada, monitoreo de la temperatura de la superficie de la batería, control automático del PLC,los gases de escape y la protección a prueba de explosiones lo hacen adecuado para laboratorios de I+D de baterías, laboratorios de ensayos de seguridad y aplicaciones de control de calidad.

Las normas aplicables:

Se ajusta a la norma de prueba T de la cláusula 4.5 de la UN 38.3.5, UL 1642, IEC 62619:2017, punto 7.2.1, IEC 62133-1:2017, punto 7.3.2, IEC 62133-2:2017, cláusula 7.3.1 y 7.3.2, IEC 62133:2014, cláusula 7.3.2,8.3.1, 8.3.2, IEC60086-4 punto 6.5.1, IEC60086-4 punto 6.5.86. ¿Qué quieres decir?5.9 y así sucesivamente.

Características clave

• 1000A de corriente de carga máxima para ensayos de cortocircuito de baterías de alta corriente
• Tiempo de respuesta de corriente continua ≤ 5 μs para respuesta rápida de cortocircuito
• Resistencia incorporada de 20 mΩ para ensayo de cortocircuito externo controlado
• Intervalo de temperatura: RT+10°C a 100°C
• Monitoreo de la temperatura superficial de la batería de 2 canales, rango de -20 a 800°C
• PLC + control táctil para el funcionamiento automático del ensayo
• Acquisición de corriente continua de 0 ‰ 1000 A con una precisión de ± 0,5% F.S.
• Protección integrada de escape de humo, alivio de presión y protección de seguridad a prueba de explosiones

Rendimiento básico:

1. Funcionamiento y control sencillos: interfaz hombre-máquina con pantalla táctil, control de edición táctil; la batería se coloca en el estante del termostato.Cierre la puerta y presione el botón de prueba de pantalla táctil para completar automáticamente la prueba.
2. Seguridad y resistencia a las explosiones: Las cajas interior y exterior han sido reforzadas en diseño.
3. Diseño estético general: aspecto hermoso y elegante.
4. Conveniente para moverse en posición: la parte inferior del equipo está diseñada con ruedas universales y patas niveladoras para facilitar el movimiento y la fijación del equipo.

Requisitos de ensayo y pasos:

1. Después de que el equipo entre en el laboratorio, ajuste la distancia entre la parte delantera, trasera, izquierda y derecha del equipo, ajuste los pies de nivelación para que la base esté nivelada y fije las copas de ruedas.
2. Conecte el cable de alimentación al dispositivo y pruebe la máquina.

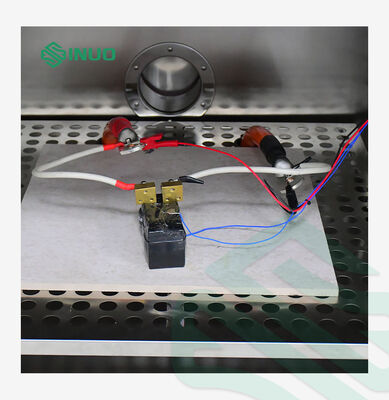

3. Establecer los parámetros de ensayo, colocar la batería en el estante de la caja de ensayo interior, cerrar la puerta y iniciar el ensayo.
4. Durante el ensayo, la puerta no puede abrirse a voluntad hasta que se haya completado el ensayo.
