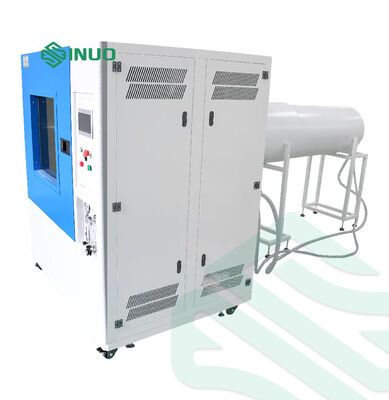

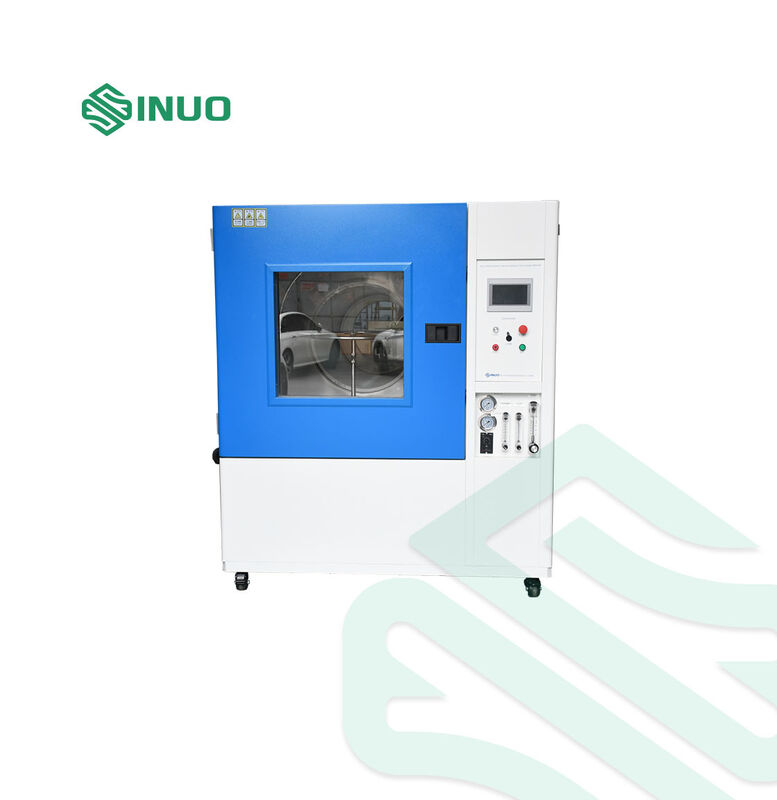

Equipo de prueba de pulverización de agua a alta presión IPX5 IPX6 según IEC 60529 Cámara impermeable

La cámara de prueba de impermeabilidad IPX5 IPX6 está diseñada para pruebas de protección de ingreso y clasificación IP según IEC 60529. Cuenta con boquillas de chorro de agua dedicadas, flujo y presión ajustables, un plato giratorio motorizado y circulación continua de agua para pruebas fiables y repetibles.
Adecuada para productos eléctricos, electrónicos, de iluminación y automotrices, la cámara admite pruebas de impermeabilidad para el desarrollo de productos, la inspección de calidad y la verificación de cumplimiento.

Equipado con dos boquillas de pulverización dedicadas de acero inoxidable:

• IPX5: Boquilla de Ø6.3 mm
• IPX6: Boquilla de Ø12.5 mm

El sistema admite dos niveles de prueba de chorro de agua a alta presión dentro de una cámara de prueba.

El sistema de pulverización de agua incorpora un medidor de flujo digital y un manómetro para el monitoreo y ajuste de las condiciones de prueba.

El agua recolectada en la parte inferior de la cámara se devuelve al tanque y se recircula continuamente, lo que hace que el sistema sea adecuado para pruebas de impermeabilidad repetidas.

El plato giratorio de 1600 mm de diámetro gira a una velocidad ajustable de 1 a 7 rpm, lo que ayuda a exponer diferentes superficies de la muestra al chorro de agua.

El controlador de pantalla táctil LCD permite a los operadores configurar el tiempo de prueba y controlar el proceso de prueba de manera conveniente.

La cámara y las tuberías de pulverización están fabricadas con acero inoxidable SUS304 para mayor durabilidad y resistencia a la exposición continua al agua.

El sistema opera a través de un sistema de circulación de agua a alta presión de circuito cerrado.
El agua se almacena en el tanque en la parte inferior de la cámara. Durante la prueba, la bomba extrae agua del tanque y la presuriza antes de entregarla a través de las tuberías de pulverización de acero inoxidable.

Para las pruebas IPX5 e IPX6, la boquilla de pulverización correspondiente dirige el agua hacia la muestra de prueba. La muestra se coloca en el plato giratorio motorizado, mientras que el plato giratorio gira a la velocidad preestablecida.

El caudal de agua y la presión de pulverización se monitorean durante la prueba, y el agua se recolecta y se devuelve al tanque para una circulación continua.
Esta configuración ayuda a proporcionar condiciones estables y repetibles para las pruebas de impermeabilidad IP y la evaluación de protección de ingreso.

Tamaño de la cámara interior	2000*2000*1000 mm (Ancho*Profundidad*Alto)
Tamaño de la cámara exterior	Aprox. 4800*2060*1800 mm (Ancho*Profundidad*Alto)
Tamaño de la muestra
Diámetro del plato giratorio	1600 mm
Capacidad de carga del plato giratorio	10 kg
Número de boquillas de pulverización	2; 1 para IPX5 y 1 para IPX6
Superficie de exposición al agua	Lado del producto
Distancia boquilla-muestra	2500*3000 mm
Diámetro de la boquilla	IPX5: φ6.3 mm IPX6: φ12.5 mm
Caudal de agua	IPX5: 12.5 ± 0.625 (L/min) IPX6: 100 ± 5 (L/min)
Diámetro de la tubería	Mangueras de alta presión de 1/4 de pulgada y 1 pulgada, 1 cada una
Presión de pulverización de agua	30–200 kPa, ajustable según el caudal
Velocidad del plato giratorio	1–7 rpm
Duración de la pulverización	3, 10, 30, 9999 min, ajustable
Tiempo de operación	1–9999 min, ajustable
Sistema de circulación de agua	Circulación continua de agua
Manómetro	Muestra la presión de pulverización de agua
Sistema de control	Sistema de control con pantalla táctil autodesarrollado (Teelong)
Sistema de pulverización	Bomba de agua, manómetro y soporte de tubería de pulverización fija
Material de la tubería de pulverización	Acero inoxidable
Material de la cámara	Acero inoxidable SUS304
