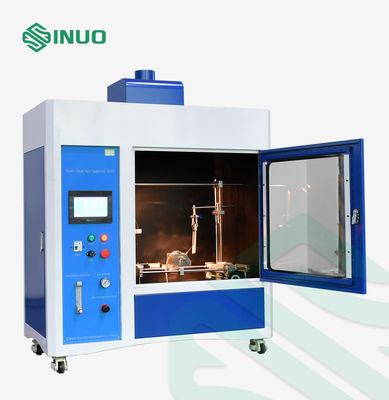

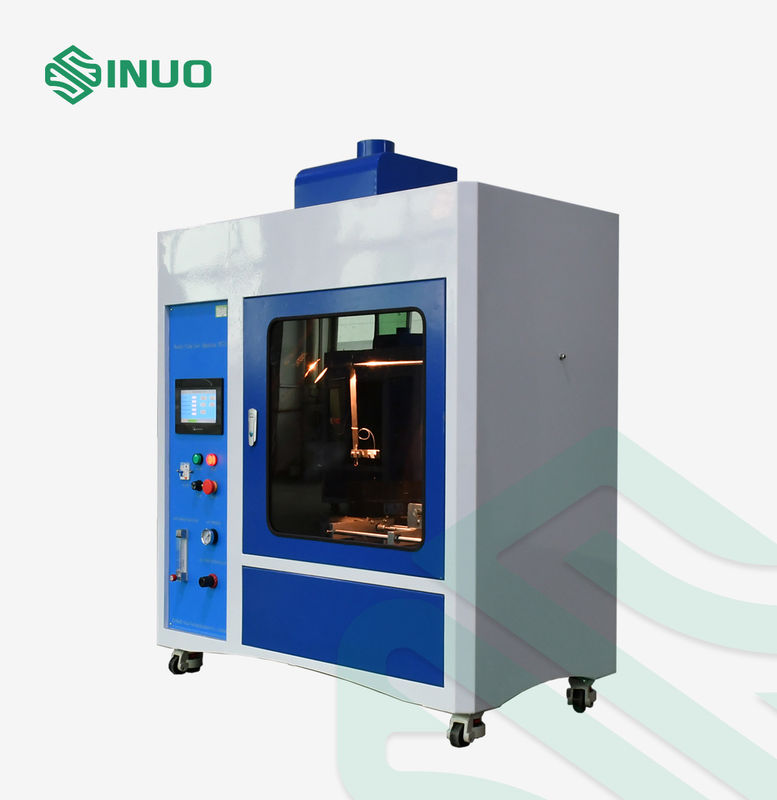

Probador de llama de aguja IEC 60695-11-5 con control PLC y pantalla táctil

El aparato de ensayo de llama de aguja está diseñado para evaluar el riesgo de incendio de productos eléctricos y electrónicos, componentes, materiales aislantes y materiales sólidos combustibles en condiciones de falla.

El probador aplica una llama de aguja controlada a la muestra de ensayo en un ángulo especificado y evalúa si el material se inflama, así como la duración de la llama y el comportamiento de combustión después de la exposición..

El equipo está diseñado de conformidad con la norma IEC 60695-11-5 y es adecuado para ensayos con llama de aguja en condiciones de ensayo especificadas.

Con control PLC y una pantalla táctil a color de 7 pulgadas, el SN773 proporciona un funcionamiento de prueba automatizado y un monitoreo de parámetros conveniente para aplicaciones de laboratorio y control de calidad.

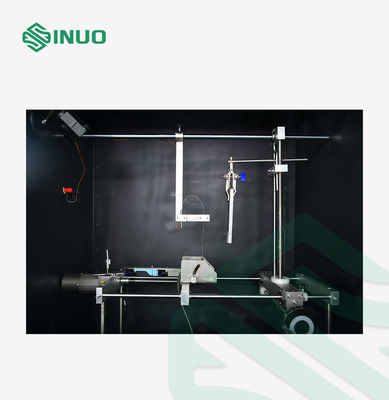

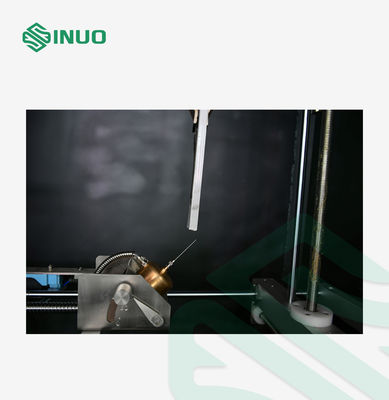

En el ensayo se utiliza un quemador en forma de aguja con gas butano.45°a la muestra durante el ensayo.

Se aplica una llama específica a la muestra durante el tiempo requerido.

• Si la muestra se enciende
• Si la combustión continúa después de la aplicación de la llama
• Duración de la quema
• Propagación de la llama o comportamiento de combustión

El ensayo ayuda a evaluar la resistencia de los materiales y componentes a la ignición causada por una pequeña llama externa en condiciones anormales o de falla.

El sistema de control PLC automatiza la secuencia de ensayo y mejora la repetibilidad de los ensayos.

Una interfaz de pantalla táctil fácil de usar permite a los operadores establecer y controlar los parámetros de ensayo de manera conveniente.

La altura de la llama se puede ajustar a 12 ± 1 mm y se puede comprobar utilizando el visor de altura de la llama suministrado.

El temporizador integrado permite medir con precisión la duración de la ignición y la combustión.

El procedimiento de ensayo incluye un sistema independiente de corriente de aire para ayudar a mantener las condiciones de ensayo requeridas.

Parámetro/modelo	No incluye:
Voltado de trabajo	Acción de corriente alterna de 220 V/50 Hz
Control de las emisiones	PLC
Muestra	Pantalla táctil a color de 7 pulgadas
Dispositivo de tiempo	Se trata de una serie de medidas de seguridad.
Combustible	Diámetro de la tubería interior φ0,5 mm ± 0,1 mm, OD ≤φ0,9 mm, L ≥ 35 mm, acero inoxidable
Ángulo de combustión	inclinación de 45° (en ensayo) o vertical (cuando se ajuste la altura de la llama)
Altura de la llama	12 ± 1 mm ajustable ((con visor de altura de la llama)
Categoría de gas	95% de butagas (puede utilizar el gas de encendedor embotellado)
Rango de ensayo de temperatura	0 a 1000 °C
Requisito de calentamiento por llama	De 100° a 700°,tiempo para los valores estándar dentro de 23,5S±1S
Termócouple de temperatura	φ0,5 blindaje de alambre de níquel-cromo/níquel-aluminio K-termócúpulo
Taller de trabajo	0.5 cubo, caja de acero inoxidable, fondo negro de yogur.
Proceso de ensayo	Procedimiento de ensayo de control automático, corriente de aire independiente
Ajuste del tamaño del volumen	Ajuste del caudalímetro
Accesorios	Un tablero de pino blanco *1 Papel de tejido *5 Medidor de altura de la llama según la figura A.3 *1 Un mando a distancia*1: Una tubería de escape de papel de aluminio *1
Tamaño y peso del equipo	Se trata de un producto que contiene un contenido de nitrógeno en el contenido de nitrógeno.
Se ajusta a la norma	IEC 60695-11-5 y demás.
