Equipo de prueba anti-goteo para electrónica de aviación civil DO-160G con velocidad de goteo de 140L/m²/h

Equipo de prueba anti-goteo para electrónica de aviación civil DO-160G con velocidad de goteo de 140L/m²/h

Nombre De La Marca:	Sinuo
Número De Modelo:	No incluidos en la lista
Cuota De Producción:	1
Precio:	Customized
Condiciones De Pago:	T/T
Capacidad De Suministro:	10 juegos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

Calibration Certificate (Cost Additional)

Tiempo de prueba:

0-99.9 minutos

Altura de goteo:

0-500 mm

Velocidad de goteo:

Se aplican los siguientes requisitos:

Espaciado de goteo:

25 mm × 25 mm

área de goteo:

WD = 800 × 800 mm

Diámetro de goteo:

0.33 mm±0.01 mm

caja interior:

El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles fósiles.

Caja exterior:

La velocidad de salida es de 1280 × 2050 mm × 2150 mm.

Detalles de empaquetado:

caja de madera contrachapada

Capacidad de la fuente:

10 juegos por mes

Resaltar:

Cámara de prueba antigoteo con velocidad de goteo de 140L/m²/h

Cámara de prueba impermeable de altura de goteo de 0-500 mm

Equipo de prueba de goteo de acero inoxidable SUS304

Descripción del producto

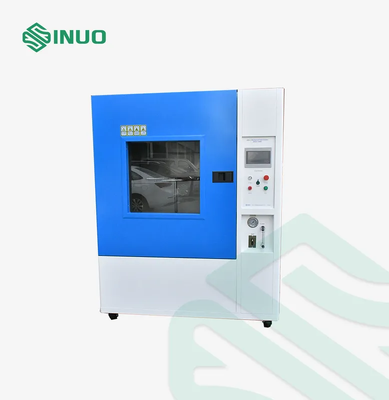

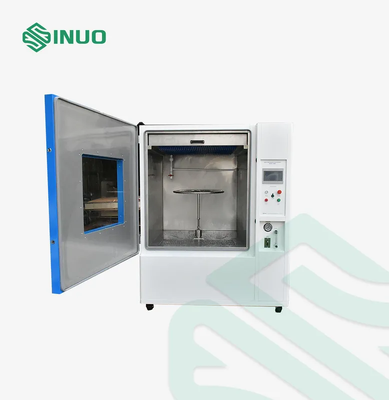

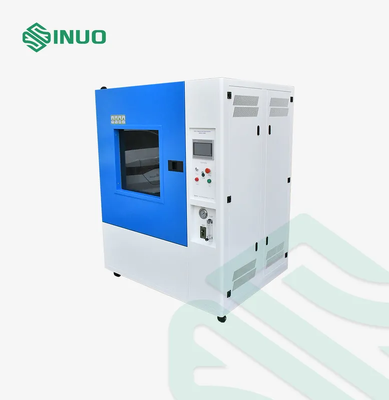

Equipo de Prueba de Goteo de Agua para Electrónica de Aviación Civil DO-160G

Descripción General del Producto

El Equipo de Prueba de Goteo de Agua para Electrónica de Aviación Civil DO-160G está diseñado para la prueba de impermeabilidad de equipos de a bordo y aviónica expuestos a agua que cae o gotea durante la operación de la aeronave.

El sistema simula un entorno controlado de goteo de agua sobre la muestra de prueba y ayuda a evaluar si la carcasa y el equipo pueden mantener el rendimiento requerido después de la exposición al agua.

Propósito de la Prueba

La prueba está diseñada para verificar si el equipo de aviónica tipo W puede mantener un rendimiento adecuado cuando se expone a un entorno de goteo de agua. Evalúa el rendimiento protector de la carcasa del producto contra el goteo de agua.

Principio de la Prueba

El equipo controla el flujo de suministro de agua para lograr la tasa de goteo requerida de 140 L/m²/h. Genera un flujo de agua uniforme sobre toda la superficie de la carcasa de la muestra de prueba para simular el entorno de goteo especificado.

Estructura y Características del Equipo

El sistema controla el flujo de suministro de agua para mantener una tasa de goteo de 140 L/m²/h y proporciona una distribución uniforme del agua en toda la superficie de la carcasa de la muestra.

Fuente de Alimentación

220 V CA ±5%, 50 Hz

Entorno Operativo

El equipo debe instalarse y operarse en las siguientes condiciones:

Elemento	Requisito
Temperatura Ambiente	15–35°C
Humedad Relativa	25–75% HR
Presión Atmosférica	86–106 kPa (860–1060 mbar)
Instalación	Suelo plano con iluminación adecuada
Seguridad Eléctrica	Interruptor o enchufe a prueba de fugas de agua
Agua y Drenaje	Buenas instalaciones de entrada y drenaje de agua

Fuente de Agua

Utilice agua limpia o agua del grifo libre de impurezas. El equipo está equipado con un dispositivo de limpieza y filtración de agua para ayudar a garantizar una calidad de agua adecuada para la prueba de goteo.

Parámetros Técnicos:

Control y Operación	Sistema de control inteligente PLC y pantalla táctil
Dimensiones de la caja interior y exterior	Caja interior Ancho x Profundidad x Alto = 1000×1000mm×1000mm, caja exterior Ancho x Profundidad x Alto = 1280×2050mm×2150mm
Área de prueba de goteo	Ancho x Profundidad = 800×800mm, otros tamaños se pueden personalizar
Altura de goteo	La distancia entre la aguja y la muestra es de 0-500 mm, ajustando la altura del plato giratorio o elevando la muestra
Velocidad de goteo (flujo de agua)	140L/m²/h, ajuste automático, consulte la figura A de la norma, el equipo utiliza un caudalímetro electrónico para controlar la cantidad de agua inyectada en el tanque de agua, de modo que el caudal de la aguja cumpla con los requisitos de la norma
Diagrama esquemático

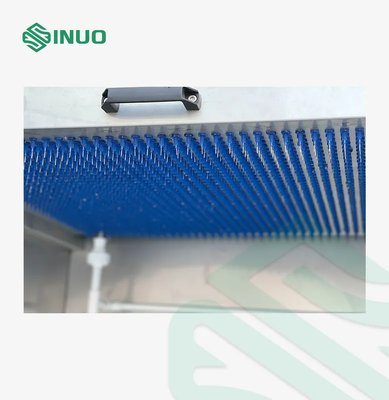

Diámetro del orificio de la bandeja de goteo de lluvia	0.33mm±0.01mm
Espaciado de los orificios de goteo	25mm×25mm, disposición matricial
Monitoreo de temperatura del líquido, monitoreo de temperatura ambiente,	El equipo está equipado con un termostato, que puede calentar la muestra. Asegúrese de que la temperatura de la muestra sea al menos 10°C superior a la temperatura del agua. Los parámetros de temperatura están limitados según JJF1101. Asegure la uniformidad de la temperatura en la cámara experimental.
Ubicación de la caja de goteo	Ubicada en la parte superior de la caja interior, posición fija.
Tiempo de prueba	0-99.9min, se puede preestablecer.
Material de la caja	La caja interior está hecha de acero inoxidable SUS304.
Sistema de circulación de agua	La entrada de agua tiene un dispositivo de filtro de limpieza, y el agua de goteo de prueba se recoge automáticamente en el tanque de agua a través del chasis y se puede reciclar.
Protección de seguridad	Protección de secuencia de fases, protección contra fugas, protección contra escasez de agua, protección contra anomalías
