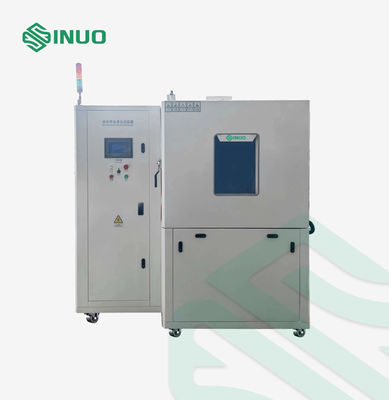

Cámara de prueba de choque térmico ISO16750-4 para piezas de vehículos, prueba de salpicaduras de agua helada

Cámara de prueba de choque térmico ISO16750-4 para piezas de vehículos, prueba de salpicaduras de agua helada

Nombre De La Marca:	Sinuo
Número De Modelo:	SN4421
Cuota De Producción:	1
Precio:	Customized
Condiciones De Pago:	T/T
Capacidad De Suministro:	10 juegos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

Calibration Certificate (Cost Additional)

Rango de temperatura:

RT+10℃~150℃

temperatura del agua:

0~+4℃

Profundidad de inmersión:

76±5mm (Control de altura del rebosadero del tanque de agua)

Ciclos de prueba:

0~100 veces, ajustable

Carga de cesta:

≥50kg (elevación controlable automáticamente)

Orificio de prueba:

100 mm de diámetro con tapón de silicona.

Detalles de empaquetado:

caja de madera contrachapada

Capacidad de la fuente:

10 juegos por mes

Resaltar:

Cámara de prueba de choque térmico compatible con ISO16750-4

Equipo de prueba automotriz de salpicaduras de agua helada y modos de prueba duales

Sistema de prueba de piezas de vehículos con control de temperatura de precisión

Descripción del producto

ISO16750-4 Cámara de ensayo de choque térmico para pruebas de salpicaduras con agua helada de piezas del vehículo

Resumen del producto

The Automotive Ice Water Splash Test Equipment is a specialized environmental testing system designed to evaluate the resistance of vehicle components against thermal shock caused by cold water splash and immersion conditions.

Según la norma ISO 16750-4:2010, cláusula 5.4 y los requisitos del VW80000,Este sistema de prueba simula condiciones de conducción en invierno donde los componentes de automóviles calentados están expuestos repentinamente a agua helada de carreteras mojadas.

Mediante la aplicación repetida de la exposición a temperatura controlada y el impacto de agua helada, el equipo ayuda a identificar posibles fallas tales como agrietamiento del material, daños en el sello,y defectos relacionados con la expansión térmica en componentes eléctricos y mecánicos de automóviles.

Es ampliamente utilizado por los fabricantes de automóviles, proveedores de componentes de vehículos eléctricos, laboratorios de pruebas de vehículos e institutos de investigación para la verificación de la confiabilidad y el control de calidad.

Características clave

Simulación realista de choque térmico automotriz

El sistema reproduce las duras condiciones de carretera en invierno calentando la muestra de ensayo y aplicando pruebas rápidas de salpicaduras de agua helada o de inmersión para evaluar la resistencia al choque térmico.

Disponibles dos modos de ensayo

Apoya las dos:

Prueba de choque térmico por salpicaduras de agua helada
Pruebas de inmersión de componentes con motor

para la evaluación integral de las piezas de automóviles.

Control de temperatura y agua de precisión

Los sistemas independientes de calefacción y refrigeración permiten un control estable de:

Exposición a altas temperaturas
Temperatura del agua helada
Duración de la fumigación
Frecuencia del ciclo de ensayo

Sistema de salpicaduras conforme a las normas

El sistema de boquilla de salpicadura se fabrica de acuerdo con los requisitos de ensayo automotriz con construcción de acero inoxidable SUS316, lo que garantiza la resistencia a la corrosión y la fiabilidad a largo plazo.

Operación de pantalla táctil inteligente

Un controlador de pantalla táctil en color de 7 pulgadas permite condiciones de prueba programables, monitoreo en tiempo real, registro de datos y operación automática de prueba.

Áreas de aplicación

El equipo de ensayo de salpicaduras de agua helada VW80000 es adecuado para ensayos:

Aplicación	Propósito de la prueba
Componentes de las baterías de los vehículos eléctricos	Evaluación del choque térmico y de la fiabilidad del sellado
Partes eléctricas para automóviles	Prueba de resistencia a las salpicaduras en agua fría
Componentes del compartimento del motor	Simulación de las condiciones de conducción en invierno
Sensores y módulos electrónicos	Verificación de la durabilidad ambiental
Sistemas de iluminación del vehículo	Análisis de la expansión térmica y el crack
Proveedores de automóviles	Validación de productos e inspección de calidad

Principio del ensayo

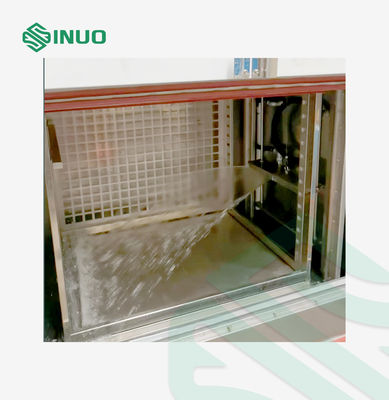

Prueba de choque térmico por salpicaduras de agua helada

El DUT (Dispositivo en Prueba) se calienta primero dentro de la cámara de temperatura a una temperatura especificada.

Después de alcanzar la condición requerida, se rocía agua helada sobre la superficie del componente durante una duración controlada.

La prueba ayuda a detectar:

Las grietas de los materiales causadas por el esfuerzo térmico
Fallas en el sello
Daños estructurales causados por diferentes coeficientes de expansión

Cámara de prueba de choque térmico ISO16750-4 para piezas de vehículos, prueba de salpicaduras de agua helada

Prueba de choque térmico por inmersión

El DUT caliente se sumerge en un tanque de agua helada mientras está encendido.

La profundidad de inmersión se controla en aproximadamente 76 ± 5 mm, lo que permite evaluar la fiabilidad de la impermeabilidad y la resistencia al choque térmico en condiciones extremas.

1Dimensiones y prohibición de muestras
Tamaño del estudio	Se aplicará el método de ensayo de la prueba de la velocidad.
Las dimensiones exteriores (aproximadamente)	En el caso de los vehículos de las categorías A y B, el valor de los vehículos de las categorías A y B se calcula en función de los valores de los vehículos de las categorías A y B.
Norma ejecutiva	M3499-1:2017 Se aplican las siguientes condiciones:2010 VW80000: 2009-10 y así sucesivamente
2Indicadores técnicos
Rango de temperatura	NT1cambio de temperatura
Desviación de temperatura	≤ 2°C
Uniformidad de la temperatura	≤ 2°C (por encima de la condición de no carga)
Tasa de temperatura interior	Temperatura ambiente +10°C ∼150°C≤45min
Temperatura del agua de ensayo	0 ~ + 4 °C
Uniformidad de la temperatura del tanque de agua	≤ ± 0,5°C
Tasa de enfriamiento de la temperatura del agua	Temperatura del cuarto 2°C≤30min
Profundidad de inmersión	76 ± 5 mm (regulación de la altura del desbordamiento del depósito de agua)
Número de ciclos de ensayo	0~100 veces, ajustable
Carga de la canasta	≥ 50 kg (elevación controlada automáticamente)
Volumen de la canasta	≥ 500500500 mm
Tamaño de la muestra	≤ 500 × 500 × 500 mm
Patrón de boquilla de salpicaduras de agua helada	La boquilla y el sistema de calibración de presión se fabrican de conformidad estricta con las especificaciones de GB/T28046.4-2011:5.4La pantalla exterior de la caja puede controlar el flujo de la boquilla y otras funciones
Diagrama de rociado de agua
Cuantidad de agua de hielo	1 PC
Flujo de volumen de agua relacionado con la superficie	QA = 3 l/m2 s
Tiempo de pulverización	3s
Ciclos de ensayo	0 ~ 100 veces, ajustable
Distancia entre la boquilla y el producto	325 ± 25 mm
Líquido de ensayo	Agua desionizada o +5%NaCl+3% de polvo fino de Arizona
Líquido de ensayo	Reciclables
Volumen del depósito de agua helada	Alrededor de 80L
Tiempo de cambio	≤ 20 s
El poder	12 kW
Función de limpieza automática	Una vez finalizado el ensayo, la tubería y la muestra se limpian automáticamente.
Otros requisitos	Sistema de drenaje autónomo, sistema de protección automática para levantar y bajar la cesta y tecnología antiobstrucción para las boquillas

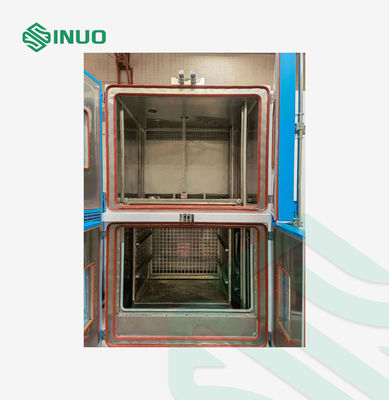

3Características estructurales

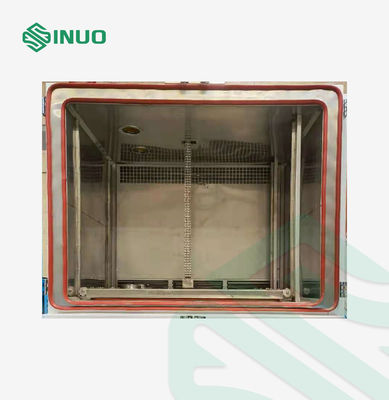

Material de las cajas	Este equipo adopta una estructura de soldadura integrada. A. Material de la caja exterior: placa de acero con spray de plástico B. Tanque interior: se utiliza acero inoxidable SUS316 para toda la caja interior y el interior de la puerta
Puerta de caja	Estructura de una sola puerta; la puerta contiene ventanas de observación y tiras de sellado resistentes a altas temperaturas (tiras de sellado de doble capa) para garantizar que el agua de ensayo y la temperatura no se filtran. Vidrio templado al vacío de múltiples capas, hay luces en la caja, y la ventana de observación no refleja la luz.
El aislamiento	Lleno de espuma de poliuretano + fibra de vidrio para garantizar el rendimiento de aislamiento térmico, de aproximadamente 100 mm de espesor
Agujero de ensayo	Diámetro de 100 mm con tapón de silicona
Sistema circulatorio	Ventilador de circulación, impulsor de acero inoxidable;
Sistema de calefacción	Calentador: calentador eléctrico de nicromo Modo de control: modulación de ancho de pulso de período igual sin contacto, SSR (relé de estado sólido)
Agua de ensayo	Adopte sistema de refrigeración de agua circulante, sin bobinas y agitadores dentro y fuera del tanque de agua
Tanque de almacenamiento de agua	SUS316 Tanque de agua de acero inoxidable
Estructura del depósito de agua	El depósito de agua integrado está integrado con la caja interna de ensayo, el fondo está inclinado, fácil de limpiar y el interior del depósito de agua está limpio y libre de obstrucciones como bobinas.
Control del nivel del agua del tanque de inmersión	La inmersión en agua y el rociado son el mismo tanque de agua, y la pantalla táctil puede establecer diferentes niveles de agua para reducir el desperdicio del líquido de ensayo
Diseño libre de congelación	No hay fenómeno de formación de hielo cuando se prueba con agua del grifo o agua purificada
Recarga del depósito de agua	Flotación mecánica DN25
Desagüe del tanque, desbordamiento	Válvula de bola de Φ32mmPVC, tubo de Φ32mmPVC
Panel de control	Controlador, botón de operación
Sistema de refrigeración	Adopta el Tecumseh francés o el compresor Condensador: Un condensador con aletas se utiliza para proporcionar un lugar para la refrigeración y el refrigerante para proporcionar el intercambio de frío y calor para el sistema de refrigeración Intercambiador de calor: intercambiador de calor de aleación de titanio (no está permitido ningún intercambiador de calor de material propenso a la oxidación) Dispositivo de aceleración: La válvula de expansión y el tubo capilar se utilizan para combinar y controlar, como el dispositivo de aceleración de este equipo,de modo que el estado del refrigerante se puede cambiar después de pasar a través de este dispositivo
Sistema de filtración	La tubería de suministro de agua está equipada con un filtro fácil de limpiar para reducir las impurezas.
Las ruedas móviles	Cuatro. Apoyo para los pies: 4 apoyos fijos para los pies
Sistema de control	Termostato: controlador de pantalla táctil a color de 7 pulgadas Modo de funcionamiento: Las condiciones de ensayo pueden programarse arbitrariamente dentro del alcance de la capacidad de ensayo. Precisión de control: 0,1 °C Modo de control: control automático PID Medición de la temperatura: resistencia al platino PT100
El controlador	Controlador de pantalla táctil de 7 pulgadas en color verdadero: La pantalla táctil puede controlar la temperatura de la caja, la temperatura del tanque de agua, el caudal, la bomba de agua y el tiempo de prueba, etc.;el caudal y la temperatura se muestran directamente en la pantalla táctil, y se utilizan la corriente constante automática y la temperatura constante.
Método de ajuste	Menú en inglés, entrada de pantalla táctil
Modo de funcionamiento	Funcionamiento periódico, funcionamiento continuo
Configuración del programa	El nombre del programa de prueba y los parámetros del programa se pueden personalizar, y se admite el almacenamiento e importación del programa.
Función de muestra	Actualización dinámica en tiempo real de datos de muestreo y parámetros de ajuste, función de actualización de curvas en tiempo real. Puede mostrar presión, flujo, temperatura, tiempo de prueba, etc.
Tiempo de ensayo	0-999 min (control por pantalla táctil), hay opciones de tiempo estándar correspondientes para diferentes requisitos de impermeabilidad.
Frecuencia de ensayo	1-999 veces (control por pantalla táctil)
Función de alarma	Apagado automático de la alarma, visualización y exportación de registros de alarma, configuración de alarma y funciones de análisis de fallas
Función de registro	El tiempo de muestreo es de 10 segundos y se pueden registrar la curva y los datos experimentales en un plazo de tres meses.Se puede exportar por USB2.0, se puede imprimir y registrar en el PC, y generar el informe de datos.
4Sistema de seguridad
Parada de emergencia	El equipo está equipado con un zumbido de alarma de fallo, y un botón de parada de emergencia está configurado en el panel de control.
Sistema de refrigeración	Sobrecalentamiento del compresor; sobrecorriente del compresor; sobrepresión del compresor; sobrecalentamiento del ventilador de condensación
Caja de ensayo	Sobre-temperatura regulable; fusible de temperatura del espacio de ensayo; sobre-temperatura del límite del canal de aire acondicionado; sobrecalentamiento del motor del ventilador
Las demás	Secuencia de fase de potencia principal y protección contra pérdidas de fase; protección contra fugas; protección contra sobrecarga y cortocircuito El interruptor de alimentación principal tiene una función de protección contra fugas; Equipado con un dispositivo de protección de la seguridad de las vías fluviales; alarma de escasez de agua.
5. Condiciones de uso (el usuario garantiza que se cumplen las siguientes condiciones)
Emplazamiento de instalación	El suelo es plano y bien ventilado. No hay vibraciones fuertes alrededor del dispositivo; No hay un campo electromagnético fuerte alrededor del dispositivo; No hay sustancias inflamables, explosivas, corrosivas ni polvo alrededor del equipo; Se reserva un espacio adecuado para el uso y el mantenimiento alrededor del equipo, véase el manual para más detalles.
Condiciones ambientales	Temperatura: 5°C-35°C Humedad relativa: ≤ 85% Presión del aire: 86 kPa106 kPa
Condiciones de suministro de energía	Accesorios para el transporte de vehículos Variación de tensión: AC (380 ± 38) V
Capacidad de la batería Corriente máxima	Rango de fluctuación permitido de frecuencia: (50±0,5) Hz La resistencia de puesta a tierra del cable de tierra de protección es inferior a 4Ω El usuario deberá configurar el interruptor de aire o de alimentación de la capacidad correspondiente para el equipo en el sitio de instalación, y Y este interruptor debe ser utilizado de forma independiente para este dispositivo

¿Por qué elegir el equipo de ensayo de salpicaduras de agua de hielo de SN?

Ventajas	Beneficio
Cumplimiento de las normas ISO y VW	Cumple con los requisitos mundiales de pruebas automotrices
Simulación de las condiciones reales de la carretera	Reproduce entornos de impacto de agua fría en invierno
Capacidad de prueba doble	Soporta pruebas de choque térmico por salpicaduras e inmersión
Diseño de alta fiabilidad	SUS316 cámara y componentes resistentes a la corrosión
Operación inteligente	Pruebas automatizadas con registro de datos
