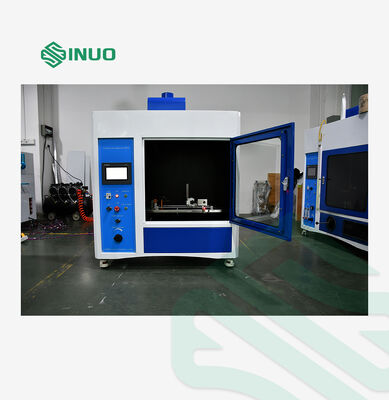

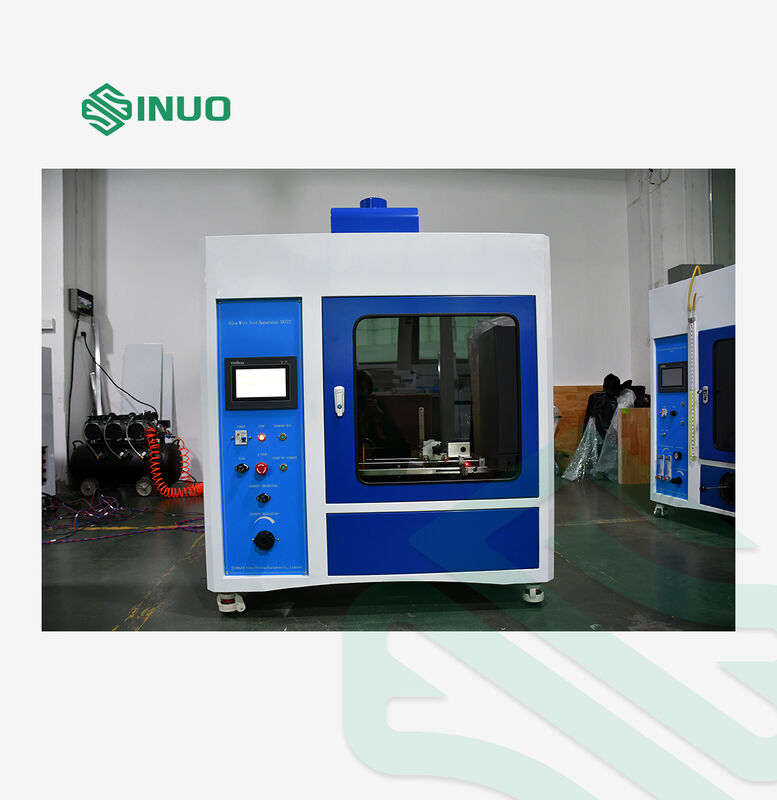

Probador de hilo incandescente IEC 62196-1 para conector de carga de VE y prueba de inflamabilidad de plástico aislante

Probador de hilo incandescente IEC 62196-1 para conector de carga de VE y prueba de inflamabilidad de plástico aislante

Nombre De La Marca:	Sinuo
Número De Modelo:	SN772A
Cuota De Producción:	1
Precio:	Customized
Condiciones De Pago:	T/T
Capacidad De Suministro:	10

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

Calibration

Duración de la prueba:

30s ±1s

Fuerza de prueba:

0,95N ± 0,1N

Velocidad de movimiento de la muestra:

10 mm/s ~ 25 mm/s

Modo de operación:

Control PLC, operación con pantalla táctil a color de 7 pulgadas

Temperatura de calibración:

960°C ±10°C, calentado por hilo incandescente energizado

Tira de plata de calibración:

pureza 99,8%, área 2 mm², espesor 0,06 mm

Detalles de empaquetado:

caja de madera contrachapada

Capacidad de la fuente:

Resaltar:

IEC 62196-1 glow wire tester

EV charging connector flammability tester

insulating plastic flammability test equipment

Descripción del producto

Probador de Alambre Incandescente IEC 62196-1 para Conector de Carga de Vehículos Eléctricos y Prueba de Inflamabilidad de Plástico Aislante

Información del Producto

Este probador de alambre incandescente es adecuado para probar equipos eléctricos, componentes eléctricos a bordo de automóviles, dispositivos de conexión de carga conductiva para vehículos eléctricos (pistolas de carga, enchufes de carga, módulos de carga, piezas plásticas aislantes internas de cargadores a bordo), enchufes y tomas industriales, materiales aislantes sólidos y diversos materiales poliméricos combustibles sólidos. Adopta tecnología de simulación para evaluar riesgos de incendio inducidos por estrés térmico de corta duración de fuentes de calor como componentes incandescentes y resistencias de sobrecarga, realizando pruebas de riesgo de incendio y pruebas de ignición de llama sin fuentes de llama externas para productos eléctricos y electrónicos, electrodomésticos y materiales correspondientes para probar su temperatura de ignición por alambre incandescente, inflamabilidad e índice de inflamabilidad por alambre incandescente.

Probador de hilo incandescente IEC 62196-1 para conector de carga de VE y prueba de inflamabilidad de plástico aislante

Principio de Prueba

El probador de alambre incandescente calienta un alambre de calentamiento eléctrico de material (aleación Ni77/Cr20) y forma especificados a un rango de temperatura de prueba (550℃ ~ 960℃) a través de alta corriente durante 1 minuto.

Luego presiona verticalmente el alambre contra la muestra de prueba durante 30 segundos bajo una fuerza estándar de 0.95N.

Observando si la muestra y el acolchado subyacente se encienden, y registrando la duración de la combustión sostenida, el probador evalúa:

1. Riesgo de incendio de dispositivos eléctricos y electrónicos terminados;

2. Rendimiento de ignición, temperatura de ignición por alambre incandescente (GWIT), inflamabilidad e índice de inflamabilidad por alambre incandescente (GWFI) de materiales aislantes sólidos y otras sustancias combustibles sólidas.

Probador de hilo incandescente IEC 62196-1 para conector de carga de VE y prueba de inflamabilidad de plástico aislante

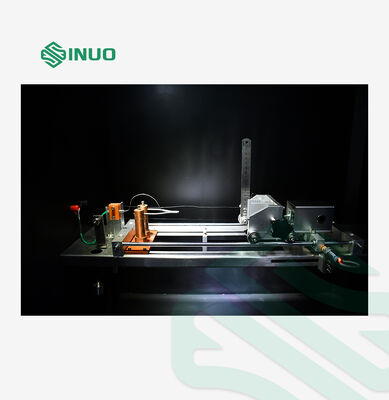

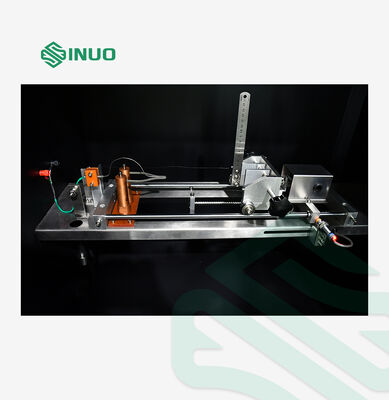

Estructura y Características

Un actuador de válvula electromagnética controla con precisión la profundidad de penetración del alambre incandescente en la muestra.

El probador retrae automáticamente el alambre incandescente una vez completada la duración de combustión especificada.

Entorno Operativo

Fuente de alimentación: CA monofásica 220V±10%, 50/60Hz

Temperatura ambiente: 10℃ ~ 35℃

Humedad relativa: 30% ~ 60%

Entorno: Libre de polvo pesado, gas corrosivo, atmósferas inflamables y explosivas

Parámetros Técnicos

Modelo	SN772A (Versión con Pantalla Táctil)
Modo de Operación	Control PLC, operación con pantalla táctil a color de 7 pulgadas
Alambre Incandescente	Φ4mm ± 0.04mm, composición de aleación estándar: >77% Níquel / 20 ±1% Cromo
Fuerza de Prueba del Alambre Incandescente sobre la Muestra	0.95N ± 0.1N
Profundidad de Penetración del Alambre Incandescente en la Muestra	7mm ± 0.5mm
Velocidad de Movimiento de la Muestra	10mm/s ~ 25mm/s
Calibración de Temperatura
Temperatura de calibración	960°C ±10°C, calentado por alambre incandescente energizado
Termopar	K-tipo NiCr-NiAl blindado RS φ1mm importado original, temperatura máxima de resistencia 1100°C
Tira de plata de calibración	pureza 99.8%, área 2mm², espesor 0.06mm
Bandeja de Recolección	Tablero de madera de pino de 10 mm de espesor cubierto con papel de seda de 12~30 g/m², colocado a 200±5 mm debajo de la muestra de prueba
Cámara de Prueba	Volumen interno >0.5 metros cúbicos; distancia mínima entre la muestra y la pared interior de la cámara ≥100mm Fondo negro mate, iluminancia de fondo ≤20Lux, equipado con ventilador de escape
Duración de la Prueba	30s ±1s
Procedimiento de Prueba	El carro impulsa el movimiento automático de la muestra; el carro se retrae automáticamente después de que el alambre incandescente penetra 7 mm en la muestra
Iluminación	Lámpara de iluminación de cámara controlada incorporada
Dimensiones y Peso Totales	11005501200mm, 140kg
