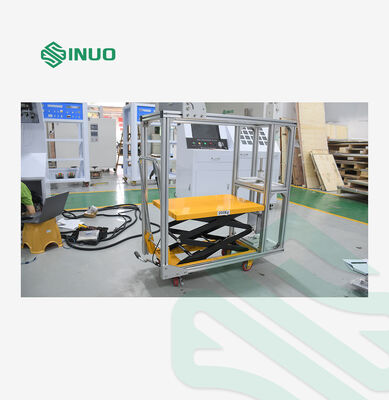

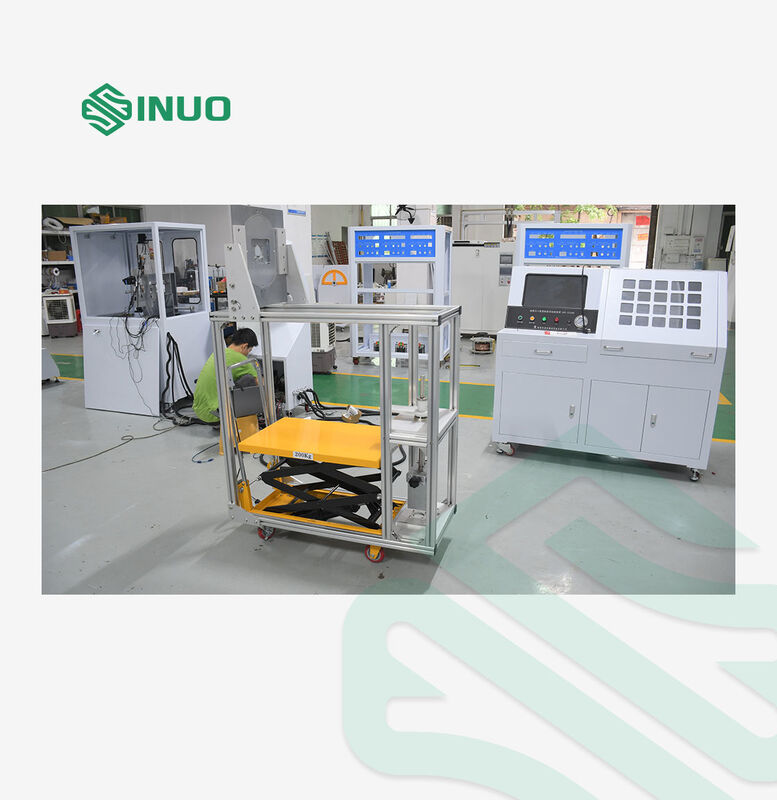

IEC 62196-1 Aparato de ensayo de carga mecánica del conector de carga EV

Restricción de la muestra de prueba:Conectores de carga

Propósito de la prueba:El conector de carga deberá estar diseñado para facilitar la inserción y extracción de la pistola de carga y deberá evitar que la pistola se desconecte del enchufe durante el funcionamiento normal. Esta prueba verifica si la fuerza máxima requerida para sacar la pistola de carga del enchufe cumple con los límites estándar especificados.

Principio de prueba:Fuerza máxima de extracción del casquillo: aplique la fuerza total combinada de los pesos estándar especificados (pesos principales, pesos adicionales, ganchos y accesorios de sujeción) y el conjunto del enchufe de prueba sobre el enchufe de prueba; el enchufe se separará del enchufe.

Entorno operativo:Temperatura de funcionamiento: 5–35°C; Humedad: 30 %–90 % HR

Estación de prueba	Estación única

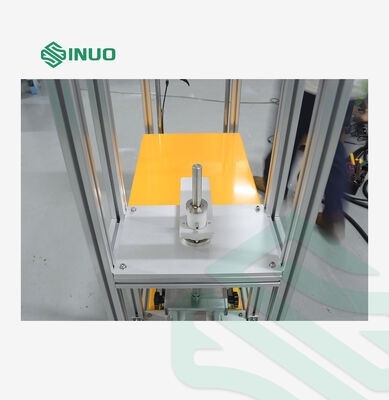

Configuración del medidor	Fabricado en acero S136. El calibre de pasador se fabrica según la dimensión estándar mínima con una tolerancia de +0,01/0 mm, una tolerancia de espaciado entre centros de ±0,05 mm y una rugosidad de la superficie Ra de 0,8 μm. El medidor es un accesorio opcional.
Artículos de prueba	7.11.8: Prueba de carga mecánica para conectores de carga / Cláusula 14.1.6 (IEC 62196) 7.15.1.1: Prueba del dispositivo de bloqueo / Cláusula 14.1.5 (IEC 62196) 7.17.1 d) e) f): Ensayo de fuerza de extracción / Cláusula 14.1.5 (IEC 62196)
Principales parámetros técnicos del probador de carga mecánica del conector de carga
Diagrama de configuración de prueba
Duración de la tenencia	60 segundos. Realizado por cilindro hidráulico que acciona la bandeja para levantar pesas; tiempo controlado manualmente.

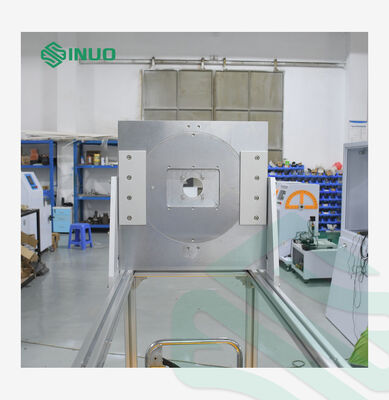

Ciclos de prueba	4 veces, una prueba en cada intervalo de 90° alrededor del eje horizontal, operación manual.
Configuración de peso de carga mecánica	165N: 1 pieza de peso principal de 148,5N + 1 pieza de peso adicional de 16,5N 300N: 1 pieza de peso principal de 270N + 1 pieza de peso adicional de 30N 440N: 1 pieza de peso principal de 396N + 1 pieza de peso adicional de 44N 660N: 1 pieza de peso principal de 594N + 1 pieza de peso adicional de 66N 750N: 1 pieza de peso principal de 675N + 1 pieza de peso adicional de 75N Nota: El peso de las pesas principales incluye la masa del gancho; La fuerza de carga objetivo se logra apilando y combinando diferentes pesos.
Principales parámetros técnicos de la prueba del dispositivo de bloqueo
Diagrama de configuración de prueba
Tiempo de espera de la prueba	60 segundos. Los pesos se elevan y bajan mediante una bandeja accionada por un cilindro hidráulico; El tiempo se controla manualmente.
Selección de carga de prueba	Consulte la Tabla 7
Requisito de prueba	El dispositivo de bloqueo deberá desbloquearse durante la prueba.
Configuración del peso de la fuerza de extracción	Pistola de carga CA: 100N (90N + 10N) Pistola de carga CC: 140N (126N + 14N)

• Cumplimiento total de IEC 62196
  Admite pruebas de fuerza de extracción, dispositivo de bloqueo y carga mecánica; Datos de prueba aceptados por SGS/TÜV para certificación global.
• Solución de prueba de CA/CC todo en uno
  La estación única cubre pistolas de carga de CA y CC con pesos de rango múltiple (100 N–750 N), lo que reduce los costos adicionales de equipo y el espacio de laboratorio.
• Calibre S136 opcional de alta precisión
  El calibre de clavija de acero antioxidante S136 con tolerancia estricta garantiza resultados de prueba precisos y repetibles.
• Operación manual fácil y estable
  Levantamiento de pesas hidráulico con tiempo de retención ajustable de 60 segundos; Prueba horizontal de 90° en 4 direcciones, respaldada por manuales de operación y guía remota por video.
• Amplia adaptabilidad a las condiciones de trabajo
  Rendimiento estable a 5–35 ℃, 30 %–90 % RH; no se necesita potencia adicional para cargar peso.
