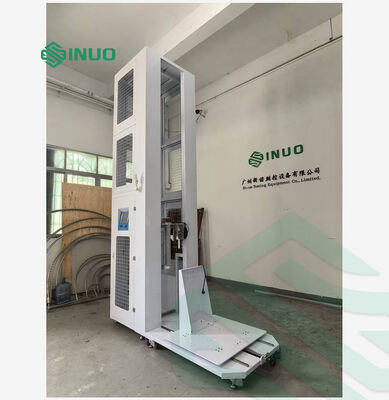

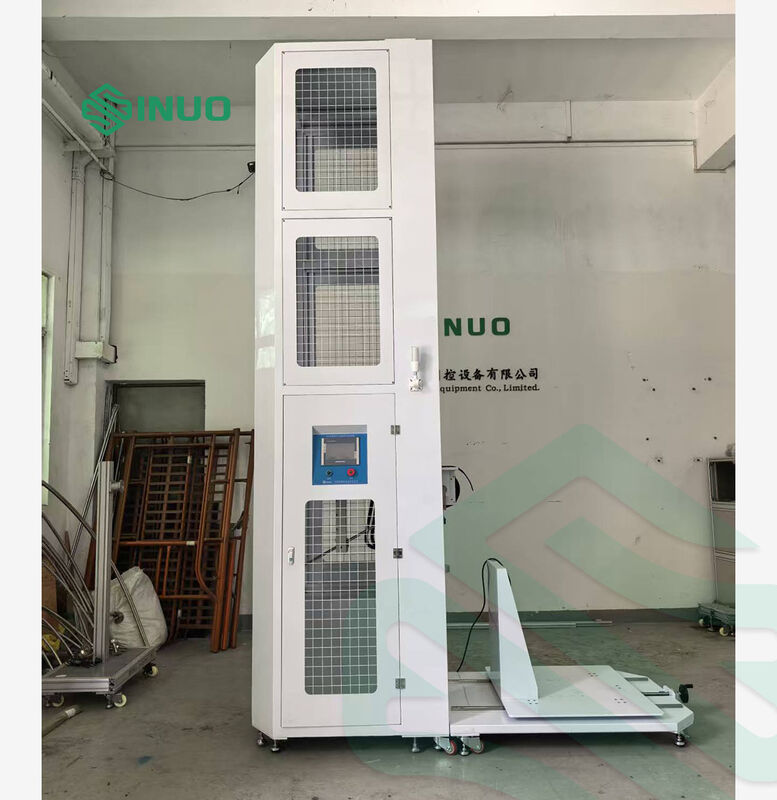

Aparato de ensayo de impacto con martillo para la descarga del péndulo de la pila de carga EV para el ensayo IEC 61851 IK

Este aparato de prueba de impacto de péndulo de pila de carga está especialmente desarrollado para realizar pruebas de resistencia mecánica en pilas de carga de vehículos eléctricos y gabinetes de distribución de energía. Admite dos modos de prueba de impacto estándar: impacto de péndulo e impacto de martillo vertical. Al convertir la energía potencial gravitacional en energía cinética, simula con precisión impactos de colisiones mecánicas externas en las carcasas de los equipos. Equipada con una interfaz de operación táctil intuitiva y una función confiable de frenado contra impactos secundarios, la máquina ofrece resultados de pruebas estables y repetibles para verificar la durabilidad estructural de la pila de carga de vehículos eléctricos.

1.IEC 61851-1:2017 Sistema de carga conductiva para vehículos eléctricos - Parte 1: Requisitos generales, Cláusula 12.11

2.IEC 60068-2-75:2014 Pruebas ambientales – Parte 2-75: Pruebas – Prueba Eh: Pruebas de martillo

3.IEC 62262:2021 Grados de protección proporcionados por envolventes para equipos eléctricos contra impactos mecánicos externos (código IK)

4.IEC 62477-1:2022 Requisitos de seguridad para sistemas y equipos de convertidores electrónicos de potencia - Parte 1: General, Cláusula 5.2.2.4.3

5.IEC 62439-7:2022 Redes de comunicaciones industriales – Redes de automatización de alta disponibilidad – Parte 7: Protocolo de redundancia de anillo, Cláusula 10.2.701.2

Este equipo está diseñado para realizar pruebas de resistencia mecánica en pilas de carga de vehículos eléctricos y gabinetes de distribución de energía para sistemas de carga de vehículos eléctricos.

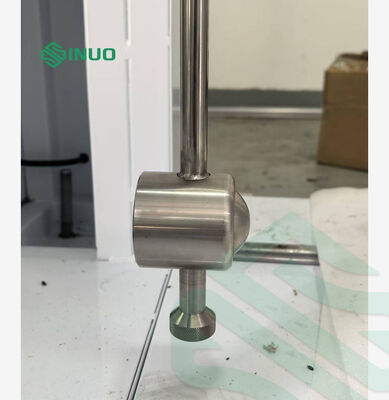

Prueba Eha (Impacto de péndulo): El peso de impacto se suelta libremente desde una altura determinada a lo largo de un brazo de péndulo de 1 metro. Golpea la muestra horizontalmente en el punto vertical más bajo. La energía potencial gravitacional se convierte en energía cinética para completar la prueba de impacto sobre la muestra.

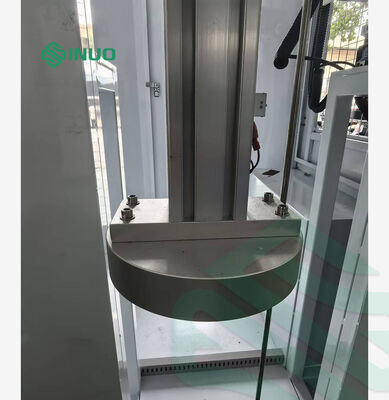

Prueba Ehc (Impacto de martillo de caída vertical): el peso de impacto cae verticalmente desde el reposo a una altura específica a lo largo de un tubo guía sobre la superficie horizontal de la pieza de prueba. La conversión de energía potencial gravitacional en energía cinética realiza la prueba de impacto de la muestra.

Diagrama de estructura de la siguiente manera:

• Modos de prueba duales integrados
Combina el impacto lateral del péndulo y el impacto superior del martillo vertical en una sola máquina, simulando colisiones reales y golpes de objetos que caen sobre pilotes de carga. No es necesario comprar dos dispositivos separados, lo que ahorra espacio y costos de adquisición.

• Energía de impacto que cumple con los estándares
Admite energía de impacto de 5J y 20J que coincide con los grados IK08 e IK10, cumpliendo plenamente con los estándares de prueba IEC. Los datos de prueba se pueden utilizar directamente para la certificación del producto.

• Función anti-impacto secundario
Bloquea automáticamente el péndulo de rebote después de un golpe para evitar golpes repetidos en las muestras, lo que garantiza resultados de prueba precisos y repetibles.

• Control táctil PLC inteligente con operación remota
Todos los parámetros, como la altura del impacto y el retardo de frenado, se configuran en la pantalla táctil. El control remoto por infrarrojos está disponible para una operación fuera del sitio más segura. También cuenta con parada de emergencia, sobrecarga del motor y protección contra fugas.

• Amplio rango de prueba ajustable
La altura de impacto se puede ajustar eléctricamente de 300 mm a 2000 mm. La plataforma de muestra de 1,0 m × 1,2 m se adapta a la mayoría de las pilas de carga de CA/CC montadas en la pared y en el suelo.

• Estructura flexible y estable
Equipada con ruedas bloqueables y patas de apoyo, toda la unidad se puede mover a diferentes estaciones de trabajo y fijar firmemente durante la prueba. La plataforma admite un desmontaje rápido para gabinetes de carga grandes.

• Accesorios estándar completos
Viene con brazo de péndulo estándar, múltiples cabezas de martillo y fundas para pruebas de 5J y 20J, listo para usar inmediatamente después de la entrega.
