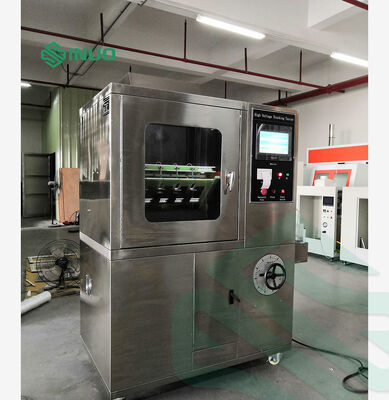

Pruebador de detección de fugas de alta tensión. Equipo de prueba de erosión de detección de aislamiento IEC 60587.

Pruebador de detección de fugas de alta tensión. Equipo de prueba de erosión de detección de aislamiento IEC 60587.

Resumen del producto

El ensayo de seguimiento de alta tensión SN774B está completamente diseñado en estricto cumplimiento con Se aplicarán las disposiciones siguientes:2022, las normas reconocidas a nivel mundial para evaluar la resistencia al seguimiento y a la erosión de los materiales aislantes eléctricos en entornos de trabajo altamente contaminados y húmedos.

Diseñado para ensayos de tensión constante (método 1 especificado en la cláusula 6.4 de ambas normas), este equipo simula condiciones de servicio duras del mundo real:alta tensión de frecuencia de potencia más goteo de electrolito contaminante en muestras de ensayo inclinadas a 45°Prueba cuantitativamente el rendimiento de seguimiento y erosión de plásticos termoestable/termoplásticos, aislamiento de cables EV, aisladores eléctricos y accesorios de cableado,capacidad de anti rastreo de materiales y grados para la I+D de nuevos materiales, control de calidad entrante e inspección de certificación de terceros.

Parámetros técnicos

Diagrama esquemático eléctrico

Industria de las aplicaciones

• Fabricantes de piezas de vehículos eléctricos de nueva energía

• Fabricas de aislantes eléctricos

• Ingeniería de plantas de compuestos de plásticos

• Laboratorios de electrodomésticos

• Instituciones de pruebas y certificación de terceros

• Proveedores de componentes eléctricos

Ventajas clave del producto

1. Prueba automática secuencial de 5 estaciones: una sola fuente de alimentación de alto voltaje cambia secuencialmente entre los cinco accesorios de muestra para mejorar la eficiencia de los ensayos por lotes;
2. Control inteligente con pantalla táctil industrial PLC+ de 7 pulgadas: ajuste preestablecido de parámetros de todo el proceso, sincronización automática y juicio automático de aprobación/desacuso después de la finalización del ensayo;
3. Sistema de goteo de bomba peristáltica de alta precisión: flujo de líquido contaminante ultraestable con un error inferior al 0,2%.
4. Protección de seguridad de múltiples capas: bloqueo de puertas de alto voltaje + corte automático de corriente excesiva + protección completa del equipo de puesta a tierra;
5. Trazabilidad de los datos: visualización en tiempo real del voltaje/corriente/tiempo, almacenamiento de datos de ensayo y exportación de informes USB para la presentación de certificaciones.
