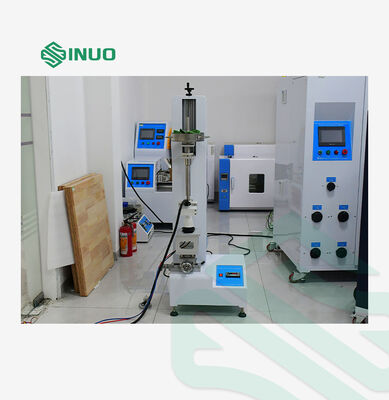

Aparato de prueba de fuerza de retirada para conector de carga de vehículos eléctricos.

Diseñado de acuerdo con la cláusula 16.16 de IEC 62196‑3:2026, este probador de fuerza de extracción se aplica especialmente para verificar la fuerza de inserción de las interfaces de carga de vehículos eléctricos. Comprueba si la fuerza máxima de conexión entre la pistola de carga y la entrada del vehículo cumple con los requisitos estándar: fije la pistola de carga verticalmente, cargue el peso principal estándar sobre ella, luego deje que un peso de 0,8 kg caiga libre desde una altura de 5 cm para impactar el peso principal, y la pistola de carga se insertará completamente en la entrada hasta la posición de contacto especificada después del impacto.

Estación de prueba	Estación única
Método de control	Manual, el instrumento muestra datos de fuerza en tiempo real
Método de elevación	Manual
Método de caída de peso adicional	Manual

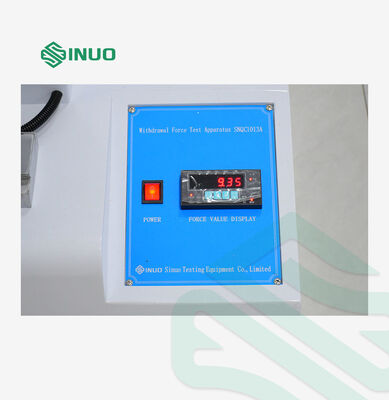

Monitoreo del valor de fuerza	Sensor de presión de pulso + pantalla de instrumentos

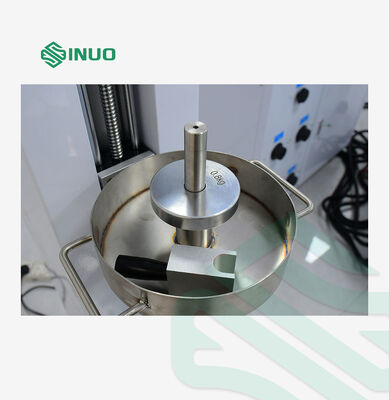

Configuración de peso	Peso principal de la pistola de carga de CA: 9,2 kg Peso principal de la pistola de carga CC: 13,2 kg Peso adicional: 0,8 kg Nota: El peso del peso principal incluye el peso de la abrazadera, la varilla guía, el recipiente de bolas de acero y la muestra de la pistola de carga. El peso del peso principal excluyendo la muestra es de aproximadamente 4 kg. Además, se configuran bolas de acero de 10 kg para ajustar el peso de modo que todo el peso principal cumpla con los requisitos de fuerza de inserción de las pistolas de CA o CC.
Altura de caída de peso adicional	5cm
Insertar posicionamiento inicial	Deslizamiento de precisión y posicionamiento de rodamientos de guía lineal larga.

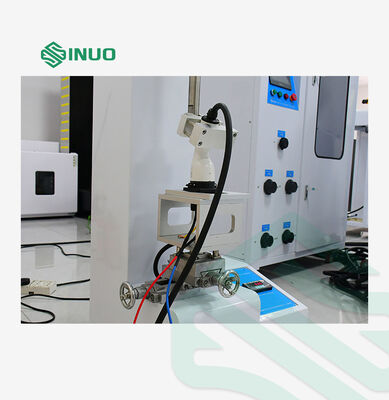

Accesorio de pistola de carga	Mango de sujeción, dirección ajustable, para que el cabezal de la pistola quede verticalmente hacia abajo.

La caída libre de peso de 0,8 kg desde 5 cm está definida en la cláusula 16.16 de IEC 62196‑3:2026 para la inspección de impacto de la inserción de la entrada de carga de vehículos eléctricos, y SNQC1013A es el probador dedicado para implementar esta prueba estándar. El peso que cae simula el impacto de inercia cuando los usuarios conectan las pistolas de carga, verificando si la pistola de carga puede bloquearse en la posición de contacto total después del impacto. Omitir esta prueba de caída estandarizada generará una resistencia de enchufe desigual, mal contacto y riesgos térmicos durante la carga, lo que provocará fallas en la certificación y problemas de seguridad posventa, por lo que SNQC1013A es un equipo de control de calidad indispensable para verificar las propiedades de inserción de la entrada de carga.
