Sistema de prueba de vibración sinusoidal y aleatoria con fuerza de 700 kgf y tabla de 600 mm

¿Qué desafíos de aplicación encuentran comúnmente los clientes durante las pruebas de vibración?

El desafío principal de las pruebas de vibración es cómo simular de manera realista los entornos complejos que los productos pueden experimentar durante el transporte, el vuelo o la operación real, como barrido sinusoidal, vibración aleatoria y condiciones de choque, garantizando al mismo tiempo el cumplimiento de los estándares internacionales, incluidos GB, GJB, MIL, IEC y otros.

Al mismo tiempo, muchos clientes no están seguros de cómo seleccionar el equipo adecuado según sus condiciones de prueba específicas, como el rango de frecuencia, el nivel de aceleración y los requisitos de carga útil.

Esta solución se basa en la combinación central del agitador de vibración electrodinámico A07S23, el amplificador de potencia de conmutación digital LA07K y el controlador VCSusb-2, junto con la mesa de expansión vertical VT60 y la mesa deslizante horizontal HG60. Puede cubrir completamente los requisitos de pruebas de impacto, vibración aleatoria y barrido sinusoidal de 1 a 4500 Hz, al mismo tiempo que proporciona una fuerza sinusoidal de 700 kgf y una mesa de 600 × 600 mm.

Todos los diseños cumplen con los principales estándares internacionales, como GB, MIL e IEC, y están equipados con refrigeración eficiente, múltiples funciones de protección de seguridad y funciones de generación automatizada de informes.

¿Cuál es el diseño clave del sistema de vibración?

La clave está en el diseño estructural del agitador electromagnético y sus componentes móviles.

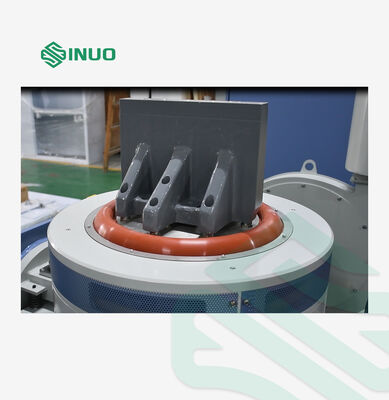

El agitador electrodinámico A07S23 que ofrecemos presenta las siguientes especificaciones principales:

• Clasificaciones de fuerza
  • Fuerza sinusoidal: 700 kgf
  • Fuerza aleatoria: 600 kgf
  • Fuerza de choque: 1200 kgf

• Gran capacidad de desplazamiento
  • Desplazamiento máximo: 51 mm pp
  • Adecuado para pruebas de gran amplitud

• Respuesta de alta frecuencia
  • Rango de frecuencia: 1–4500 Hz

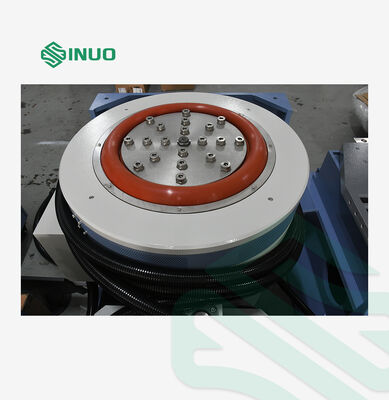

• Diseño de bobina móvil
  • Diámetro: 230 mm
  • Peso: sólo 7 kg
  • La estructura liviana garantiza un excelente rendimiento de alta frecuencia
  • Fabricado mediante fundición y mecanizado manual de precisión.
  • Equipado con sistema de soporte de carga fotoeléctrico y guía axial de doble cojinete.
  • Reduce eficazmente la vibración transversal y mejora la durabilidad.

• Momento excéntrico permitido
  • 300 N·m
  • Adecuado para instalación de carga excéntrica

• Fuga magnética
  • <10 gauss
  • Alta seguridad operativa

Además del agitador en sí, ¿qué sistemas de soporte se requieren para una solución de prueba completa?

Un sistema completo de prueba de vibraciones requiere al menos los siguientes componentes:

1. Amplificador de potencia conmutado digital LA07K

• Potencia de salida: 7 KVA
• Eficiencia: ≥90%
• Basado en tecnología IGBT
• Cumple con CE
• Relación señal-ruido: ≥65 dB
• Nivel de ruido: ≤70 dB

2. Soplador de enfriamiento B402S (con silenciador)

• Potencia: 4 KW
• Flujo de aire: 40,8 m³/min

El cuerpo agitador adopta:

• Canales de flujo de aire en forma de panal
• Conductos de flujo de aire divididos de doble capa

Esto mejora significativamente la eficiencia de enfriamiento.

3. Se proporcionan dos plataformas de expansión

Mesa de expansión vertical VT60

• Tamaño: 600 × 600 mm
• Material: aleación de magnesio y aluminio.
• Superficie anodizada dura
• Equipado con insertos roscados de acero inoxidable M8
• Frecuencia utilizable hasta 2000 Hz
• Peso: aprox. 45 kilos

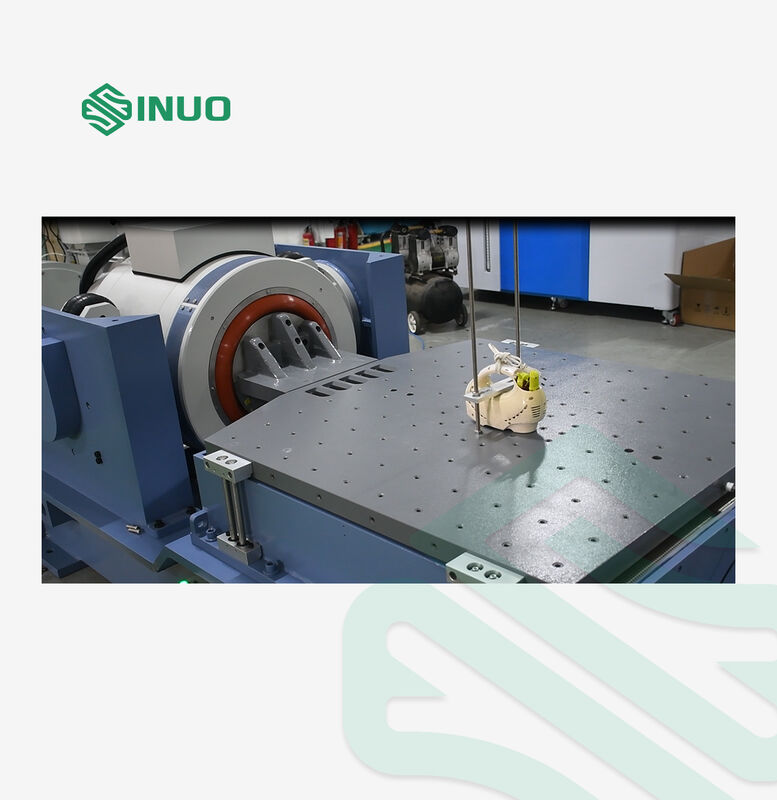

Mesa deslizante horizontal HG60

• Tamaño: 600 × 600 mm
• Equipado con base de granito natural y sistema de suministro de aceite independiente.
• Proporciona una alta resistencia al momento de vuelco
• También admite operación hasta 2000 Hz

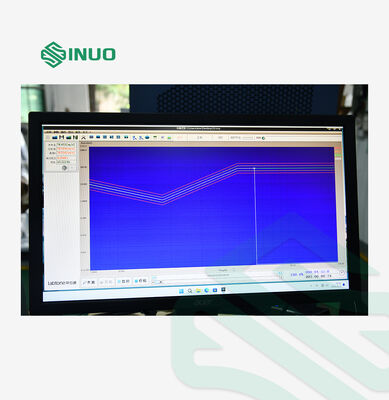

4. Controlador de vibración digital VCSusb-2 + sistema de servoprotección

Características del controlador

• 2 canales de entrada / 1 de salida
• DSP de punto flotante de 32 bits
• ADC/DAC de 24 bits
• Rango dinámico >90 dB
• Soporta:
  • Prueba seno
  • Vibración aleatoria
  • Prueba de choque clásica
• Generación con un solo clic de informes Word/PDF en chino e inglés

Funciones de servoprotección

Monitoreo en tiempo real de:

• Temperatura
• Presión de aire
• Sobredesplazamiento
• sobretensión
• sobrecorriente
• Pérdida de fase

Garantizar la seguridad tanto de los equipos como de las probetas.

Sistema fotoeléctrico de autocentrado

Ajusta automáticamente la posición de la bobina móvil para mantener el equilibrio durante la carga y descarga.

¿Qué nivel de rendimiento real puede alcanzar este sistema?
