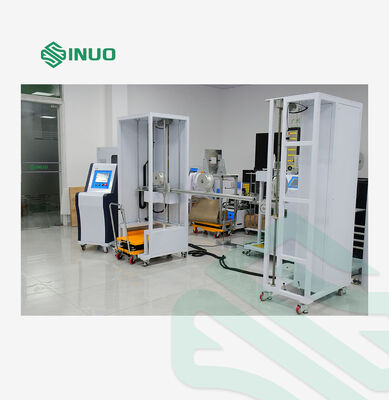

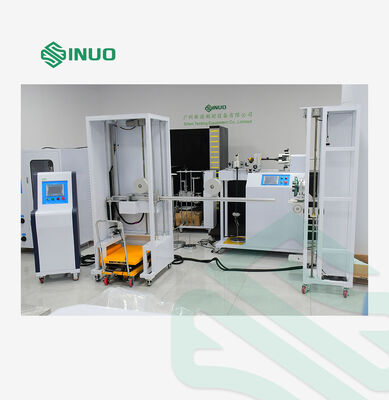

IEC 61851-23 Aparato de ensayo de fuerza de tracción y par de anclaje de cable para estaciones de carga AC/DC de vehículos eléctricos

Este aparato esespecialmente utilizado para realizar pruebas de fuerza de tracción y torsión de anclaje de cables en estaciones de carga de CA y CC de vehículos eléctricos., para verificar y evaluar si el anclaje del cable o el dispositivo de fijación del cable de la estación de carga puede liberar eficazmente a los conductores en los terminales de la fuerza de tracción y el par, y para comprobar su capacidad para soportar la fuerza de tracción y el par especificados según lo exigen las normas. El equipo adopta control automático PLC y accionamiento de motor, con rendimiento estable y alta precisión de prueba, cumpliendo plenamente con los requisitos de prueba estándar para las pruebas de confiabilidad del anclaje de cables de estaciones de carga de vehículos eléctricos.

Está diseñado y fabricado según IEC 61851-23:2023 Cláusula 11.6.102, Figura 110, Figura 111 y Tabla 114.

Contenido de la prueba	Pruebas de torsión y tracción del cable de la estación de carga de vehículos eléctricos

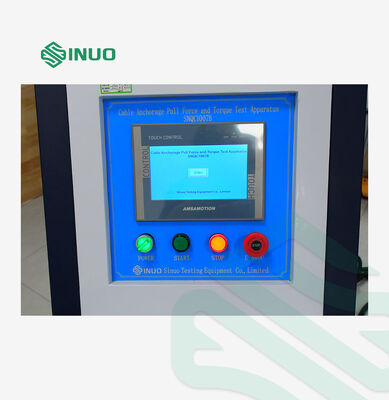

Modo de operación de control	Control automático PLC, funcionamiento con pantalla táctil.
Modo de conducción	Eléctrico
Tirar de aplicar	Cumple con las especificaciones 160N, 200N, 240N, 250N, 500N, realizadas mediante superposición de pesos.
Aplicar par	Cumple con las especificaciones de 0,6 N·m, 0,7 N·m, 1,4 N·m, 2,7 N·m, 5,4 N·m, 11,0 N·m, 16,3 N·m, realizadas mediante superposición de pesos.

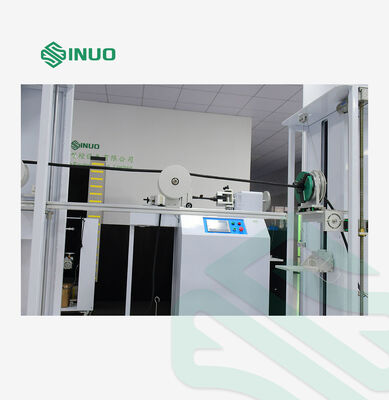

rueda de torsión	R100 mm (Ф200 mm) ±0,5 mm
Frecuencia de tracción	1 vez/s, el tiempo de extracción real se detecta mediante una señal eléctrica
Ciclos de tracción	1-999999 ciclos, se puede preestablecer, el valor predeterminado es 100 ± 1 ciclos
Tiempo de aplicación del par	0-99H59M59S, se puede preestablecer
Protección contra fallas de energía	Con función de memoria de almacenamiento de datos de apagado
Artículos fijos	Abrazadera universal, un juego
Tabla de selección de coincidencia de peso
Configuración adicional	El equipo cuenta con una altura de fijación ajustable que varía de 500 a 1200 mm (es decir, la posición de salida del cable), lo que le permite cumplir con los requisitos de prueba de estaciones de carga con diferentes posiciones de salida de cable.

• Control PLC + accionamiento por motor
• Fuerza de tracción estable mediante pesas; torsión mediante combinación de pesas + brazo de torsión
• Ciclos de tracción preestablecidos y duración de la prueba de torsión; parada automática al finalizar
• El desplazamiento máximo permitido posterior a la prueba del cable conector de carga de vehículos eléctricos cumple con los límites estándar
• Compatible con muestras de estaciones de carga equipadas con cables de carga de diferentes longitudes

• Fuente de alimentación: CA 220 V ± 10 % / 50–60 Hz, 1 kW
• Temperatura de trabajo: 0–40 ℃
• Humedad: 30 %–90 % HR
• Dimensiones: aprox. Ancho 4000 × Fondo 600 × Alto 1850 mm
• Peso: aprox. 300 kilos
