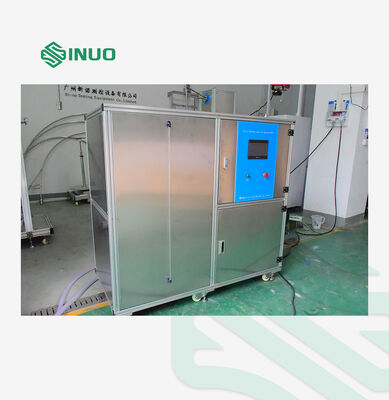

IEC 60529 Equipo de ensayo de pulverización de agua IPX3~IPX6 para productos electrónicos y automotrices

Peso de los productos

Parámetros de las boquillas de pulverización

Diámetro exterior: Ф102mm, diámetro esférico: SФ75.5mm, 1 agujero en el centro, 2 círculos interiores de 24 agujeros a 30° de inclinación,4 círculos exteriores de 96 agujeros a 15° de inclinación, un total de 121 agujeros de Ф0.5mm,con un peso de aluminio igual o superior a 20 g/m2.

Flujo de agua

10L/min±5%, el caudalímetro se puede ajustar mediante el rotímetro, el caudalímetro electrónico es opcional

Presión

50-150Kpa, el rango de medición del manómetro: 0-0,25Mpa

Escudo en movimiento

Hecho de aluminio, puede ser desmontable

Indicaciones para el rociado de agua

El ángulo de rociado del agua puede ajustarse

Protección de la salud

Parámetros de la boquilla de la manguera

El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.

Tasa de entrega

IPX5: 12,5 ± 0,625 L/min

IPX6: 100 ± 5 L/min

Distancia entre la boquilla y la superficie del recinto

2.8m (La distancia desde la boquilla hasta la superficie central de la plataforma giratoria, estándar requiere 2.5-3m)

Direcciones del chorro de agua

El ángulo del chorro de agua se puede ajustar

En general

Control y operación

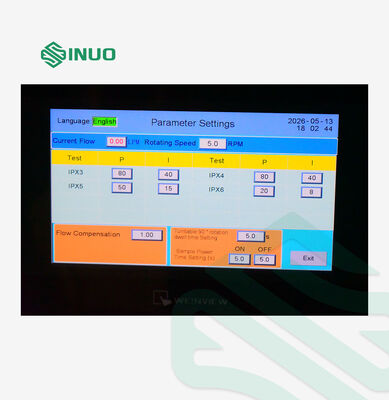

Sistema de control inteligente de PLC y pantalla táctil

Método fijo con boquilla

La boquilla de rociado y las boquillas de la manguera se fijan en el soporte

Indicador de presión

0 ~ 0,25MPa, puede mostrarse

Duración del ensayo

0.01S ¢ 99.9 min, puede ser preseleccionado

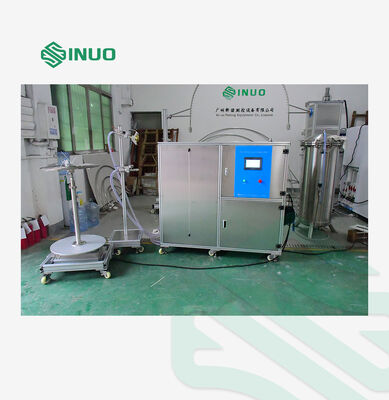

Dispositivo giratorio

Diámetro: Φ600 mm, velocidad de rotación: 1 r/min, capacidad de carga: ≤ 50 kg

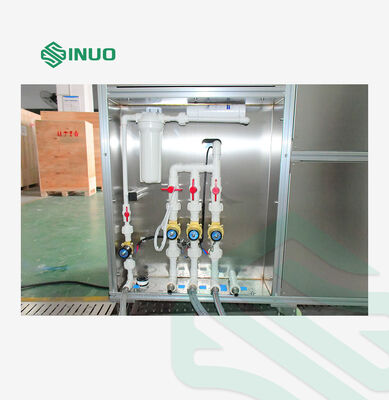

Tanque de almacenamiento de agua

Este sistema de ensayo adopta una estructura de tipo abierto, el agua de ensayo no se recicla y está equipado con un depósito de agua de acero inoxidable de aproximadamente 500 litros.El tanque de almacenamiento de agua está equipado con una válvula de flotación de nivel de agua para controlar automáticamente la entrada de aguaEl depósito de agua y la parte de control eléctrico están integrados.

Protección de la seguridad

Protección de la secuencia de fases, protección contra fugas, protección contra la escasez de agua, protección anormal.

Fuente de alimentación

Ac 220V,50Hz
