IEC 60529 IP5X/IP6X Cámara de ensayo de arena y polvo para productos electrónicos y automotrices

IEC 60529 IP5X/IP6X Cámara de ensayo de arena y polvo para productos electrónicos y automotrices

Nombre De La Marca:	Sinuo
Número De Modelo:	SN441-2250L
Cuota De Producción:	1
Precio:	Customized
Condiciones De Pago:	T/T
Capacidad De Suministro:	10 juegos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

Calibration Certificate (Cost Additional)

Polvo fino:

Por debajo de 75 mm

Medidor de flujo de aire:

1 a 20 litros por litro

Caudal de aire:

No más que 2m/s

Concentración de polvo:

³ de los 2kg/m

Tiempo de prueba:

1s~99h (ajustable)

Fuerza:

3KW (sin carga)

Detalles de empaquetado:

madera contrachapada

Capacidad de la fuente:

10 juegos por mes

Descripción del producto

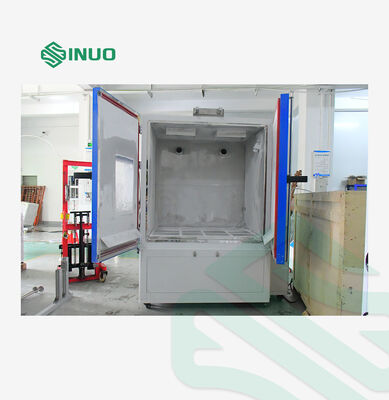

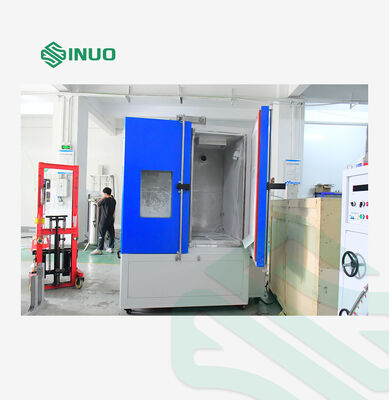

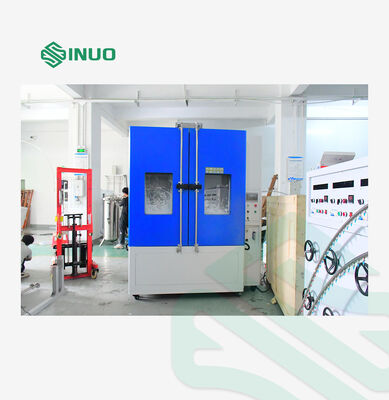

Cámara de Prueba de Arena y Polvo IEC 60529 IP5X/IP6X para Productos Electrónicos y Automotrices

Descripción del Producto

La Cámara de Prueba de Arena y Polvo SN441-2250L está diseñada para cumplir con los estándares de prueba IEC 60529 IP5X y IP6X, proporcionando una simulación confiable de entornos hostiles cargados de polvo para la calificación y verificación de confiabilidad del producto.

Este equipo se utiliza ampliamente para evaluar la resistencia de productos eléctricos y electrónicos, componentes automotrices y de motocicletas, sellos y carcasas contra la entrada de polvo. Evalúa el rendimiento del producto durante el uso en el mundo real, el almacenamiento y el transporte en condiciones arenosas o polvorientas, ayudando a los fabricantes a identificar riesgos de daño potenciales causados por partículas en suspensión. La cámara simula con precisión entornos de arena y polvo al aire libre generados por condiciones naturales o perturbaciones artificiales como el movimiento de vehículos.

Parámetros Técnicos

Tamaño de la cámara interior	150010001500mm(AnPAl)
Tamaño de la cámara exterior	Aproximadamente 200018002300 mm(AnPAl)
Rango de temperatura de horneado del polvo	RT+10℃～60℃
Polvo fino	Por debajo de 75um
Caudal de aire	No más de 2m/s
Concentración de polvo	2kg/m³
Dosificación de talco	2～5kgm³
Método de soplado de polvo	De arriba hacia abajo
Medidor de flujo de aire	1-20L/M
Diámetro del alambre de malla metálica	50um
Espaciado nominal entre líneas	75um
Tiempo de choque	1s～99h (ajustable)
Temporización del tiempo de prueba	1s～99h (ajustable)
Ciclo de control de soplado de polvo	1s～99h (ajustable)
Tiempo de vacío	1s～99h (ajustable)
Función de control del controlador	(1) Tiempo de soplado de polvo (parar, soplar) h/m/s ajustable; (2) Período de ciclo ajustable; (3) Tiempo de prueba preestablecido: 0s~999h99m99s ajustable; (4) Modo de encendido: apagado-encendido-apagado
Ventilador de circulación	Motor de bajo ruido de aleación cerrada. Ventilador centrífugo multieje
Medidor de flujo de aire	La tasa de vacío se mide utilizando un medidor de flujo digital
Carga útil	Máx. 100 kg
Ventana de observación	1 unidad
Iluminación	1 unidad
Enchufe de alimentación para pieza de prueba del sistema de control	Enchufe a prueba de polvo AC220V 16A
Sistema de control	Controlador PLC + pantalla táctil (Sinuo)
Sistema de vacío	Válvula reguladora de presión, boquilla de succión, juego de tres piezas reguladoras de presión, tubería de conexión, bomba de vacío
Sistema de calentamiento de polvo	Camisa de calentamiento de mica de acero inoxidable
Material de la cámara interior	Panel de espejo de acero inoxidable SUS201
Material de la cámara exterior	Tratamiento de pulverización electrostática de placa de hierro A3
Estructura básica	La cámara de prueba, el puerto de succión de polvo, el dispositivo de soplado de polvo circulante, el sistema de vacío, la válvula de flujo, el sistema de calentamiento, la pantalla protectora, etc.
Entorno de uso	Fuente de alimentación: AC380V trifásica de cinco hilos, 50Hz. Hacer un interruptor automático de 32A. El interruptor automático debe tener un bloque de terminales. El cable de alimentación es de ≥ 4m².
Condiciones ambientales	Temperatura (23±5)℃; Humedad relativa 25%～70%HR; Presión atmosférica 86～106kPa
Potencia	3KW (sin carga)
Sistema de protección de seguridad	Protección de secuencia de fase, protección contra fugas, protección contra anomalías, protección contra sobretemperatura del instrumento.

Principio de funcionamiento

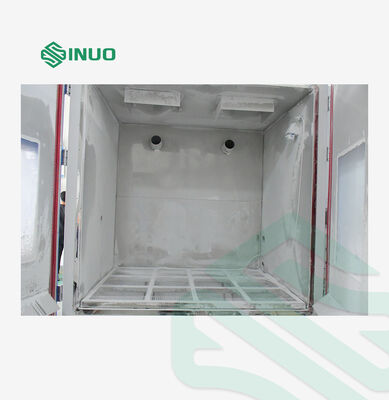

El sistema presenta una estructura de embudo cónico con un puerto de recolección de polvo en la parte inferior. Un ventilador de circulación de turbina de alta presión extrae el polvo del puerto de extracción inferior, lo transporta a la parte superior de la cámara interior y permite que caiga libremente de arriba hacia abajo. Esto crea un ciclo de circulación de polvo continuo y repetible para pruebas consistentes.

Características Clave

Cumple con las especificaciones de prueba IEC60529 IP5X, IP6X
Soplado de polvo de arriba hacia abajo para una simulación realista del entorno
Control PLC + pantalla táctil para un ajuste preciso de los parámetros
Temporización totalmente ajustable: ciclos de prueba, vibración, soplado de polvo y vacío
Interior de acero inoxidable para durabilidad, fácil limpieza y resistencia a la corrosión
Sistema de vacío integrado con medidor de flujo de aire digital
Protecciones de seguridad integradas: alarmas de secuencia de fase, fugas, sobretemperatura y funcionamiento anómalo
Enchufe a prueba de polvo para pruebas de muestras en vivo
Ventana de observación grande e iluminación interior
